Бесплатная DHL доставка WP3082ADAM (8AI) _ 0-20MA/4-20MA модуль ввода аналоговых сигналов/RS485 MODBUS RTU связи

Детальная информация о товаре

1. Описание продукта

8-канальный одноконцевый аналоговый тип: DC 0-20 мА/4-20 мА, с использованием 12 бит AD чип Использование стандарта связи RS485 MODBUS RTU. Он может быть сеточным с программным обеспечением конфигурации, ПЛК и промышленная сенсорная панель Связь статус светодиодный Коммуникационная цепь, предназначенная для защиты от осветления и помех Может быть использован для сбора сигналов и контроля промышленного полевого аппарата 3 года гарантии качества для нормального использования

2. Параметры

Аналоговый iutput 8ch одноконцевый Аналоговый диапазон iutput DC 0-20 мА/4-20 мА Аналоговая точность iutput ±0. 02 мА Рабочая температура-20-70 °C Внешний источник питания DC 9 V-30 V/2 W Изоляции защиты 1500VDC Способ установки стандартный din-направляющий рельс или винт Размеры 125 × 73 × 35 мм

3 Интерфейс высокой четкости

AVcc	Xternal PSU положительный терминал ввода
AGnd	Внешний блок питания отрицательный терминал вход
AI_1 +	Положительный терминал первого аналогового входа
Gnd	Заземление сигнала, отрицательный терминал первого аналогового входа
AI_2 +	Положительный терминал второго аналогового входа
Gnd	Заземление сигнала, отрицательный терминал второго аналогового входа
AI_3 +	Положительный терминал третьего аналогового входа
Gnd	Заземление сигнала, отрицательный терминал третьего аналогового входа
AI_4 +	Положительный терминал четвёртого аналогового входа
Gnd	Заземление сигнала, отрицательный терминал четвёртого аналогового входа
AI_5 +	Положительный терминал 5-го аналогового входа
Gnd	Заземление сигнала, отрицательный терминал 5-го аналогового входа
AI_6 +	Положительный терминал шестого аналогового входа
Gnd	Заземление сигнала, отрицательный терминал шестого аналогового входа
AI_7 +	Положительный терминал 7-го аналогового входа
Gnd	Заземление сигнала, отрицательный терминал 7-го аналогового входа
AI_8 +	Положительный терминал восьмого аналогового входа
Gnd	Заземление сигнала, отрицательный терминал восьмого аналогового входа
485A	RS485 сигнала A +
485B	RS485 сигнала в-режиме

4 Аналоговые диаграмма применения

Бесплатная DHL доставка WP3082ADAM (8AI) _ 0-20MA/4-20MA модуль ввода аналоговых сигналов/RS485 MODBUS RTU связи

5 Связь инструкция

5,1 параметры связи (настройка по умолчанию): 9600, N, 8,1

Параметр	Описание продукта:
9600	Скорость передачи данных
N (без проверки)	Проверьте Бит
8	Данные бит
1	Стоп-бит

5,2 команда для сбора входного сигнала аналогового количества:

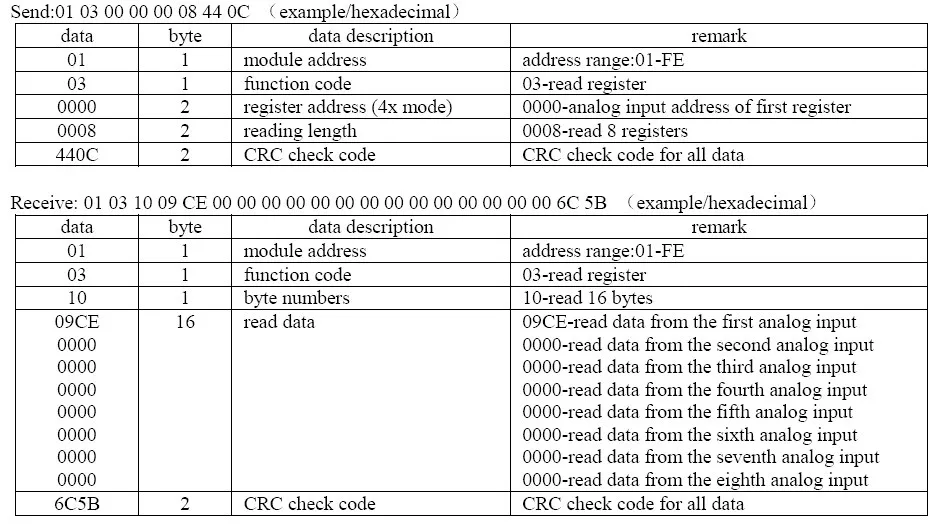

Бесплатная DHL доставка WP3082ADAM (8AI) _ 0-20MA/4-20MA модуль ввода аналоговых сигналов/RS485 MODBUS RTU связи

Полученная команда означает, что данные первого аналогового входа “09CE”, и они равны 2510 в десятичной дроби, затем заменить в fomula: I = (данные * 20) /4095 = (2510*20)/4095 & asymp; 12,26 ма. Ток в другом канале 0ма.

Команда 5,3 для настройки Адреса модуля:

Отправка: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)

Дата	Байт	Описание данных	Обратите внимание
00	1	Адрес модуля	00-Отправка группы
06	1	Код функции	06-запись одного регистра
0064	2	Адрес регистра (4x режим)	0064-изменить адрес модуля
0001	2	Записи данных	Установить новый адрес для модуля, диапазон 0001-00FE
0804	2	CRC код проверки	Код проверки CRC для всех данных

Приема: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)

Эта команда означает отправить код на модуль, установить адрес модуля как 01, эта настройка может быть сохранена при отключении питания; адрес по умолчанию модуля-01, каждый модульАдрес можно присваивать отдельно при использовании нескольких модулей для сети. требуется внимание, что только один модуль может быть использован в сети 485 при использовании многоадресной отправки, в противном случае все модули будут использовать один и тот же адрес в сети 485. Когда модуль получает правильную команду, он сделает соответствующие действия и отправит ответ обратно мастеру. Это удачное общение.

Команда 5,4 для настройки параметров связи:

Отправка: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)

Бесплатная DHL доставка WP3082ADAM (8AI) _ 0-20MA/4-20MA модуль ввода аналоговых сигналов/RS485 MODBUS RTU связи

Приема: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)

Эта команда означает отправку кода на Модуль и установка параметров связи как “9600, N (без проверки), 8, 1”. Эта настройка может быть сохранена при отключении питания. По умолчанию параметром связи является “9600, N (без проверки), 8, 1”. Необходимо обратить внимание, при выборе правильного параметра связи в настройках связи и перезапуске терминала связи, настройка будет выполнена. как правило, чем ниже скорость передачи данных, тем ниже скорость транзакции, но выше стабильность транзакции. Также верно и обратное. Когда модуль получает правильную команду, будут приняты соответствующие действия и ответ будет отправлен обратно мастеру. Это удачное общение.

6. Светодиодный индикатор

Когда модуль включен, светодиод зеленый. Когда модуль находится под связью, светодиодный мерцает. Когда модуль получает правильную команду, светодиодный зеленый. Когда модуль получает неправильные команды или команды для других модулей, светодиодный индикатор красный.

7. Инструкция по отладке ПК

Этот модуль предоставляет программное обеспечение для настройки параметров и тестирования функций. Выполните следующие действия:

Подключите модуль и компьютер с помощью преобразователя RS485. Подключите питание 12 В или 24 В с модулем и включением питания. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительная и отрицательная мощность клеммы правильно подключены перед включением питания. Откройте программное обеспечение, выберите правильный номер модуля, вы увидите окно проверки функций или настройки параметров. Установите правильный параметр, открытый интерфейс связи. Выберите соответствующие настройки, коллекции и элементы управления.
