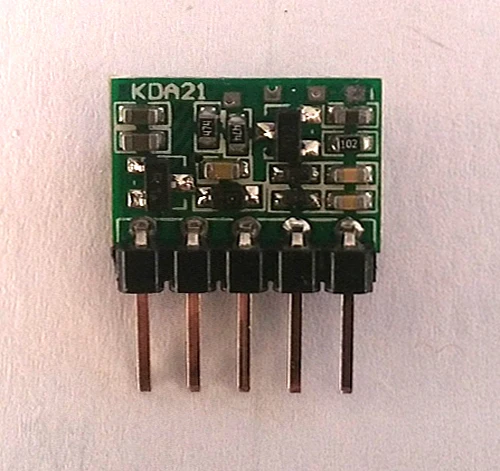

KDA21 B переключатель синхронизации цепи 2 ключа управления 1 выход синхронизации закрыть

KDA21BType я сроки коммутационная плата

Напряжение подачи: Direct3V-18V;

Выходной ток: Максимальная непрерывная выходная мощность 1500ма;

Временной интервал: минимальный time1second, длинный time200Minute;

Точность времени синхронизации (нормальный режим): 1 seconds 20 секунд are5 %;

20 при более чем секундах is1 %;

Размер: 13,3 мм * 12 мм (длина штифтов в комплект не входит);

Расстояние между штырьками: 2,54 мм;

Резервный ток: низкий to1.5uA;

Рабочий ток: нормальный режим is1.5mA, режим энергосбережения is10uA;

Описание контакта:

VCC -- положительный полюс блока питания +

Vo -- Напряжение Выход

TG1-триггер сигнала input1, триггер застежка

TG2 -- триггер сигнала input2, триггер работы

GND -- отрицательный полюс источника питания-

Функция Описание:

-- Включение питания без выхода

-- TG2After triggervoend Выход Питание Напряжение, delayed1Automatic отключения после секунд 。 задержки periodTG2Each trigger1Secondary время increase1second, он может быть продлен на to20second;
-- TG1After triggervoend, нет напряжение 。
-- 1 # точечный защита от короткого замыкания: временной интервал Expansion10times, время, range10second-200second
-- 2 # точечный защита от короткого замыкания: временной интервал Expansion60times, время, range1Minute-20Minute
-- 1 #, 2 # настройки короткого замыкания: временной интервал Expansion600times, время, range10Minute-200Minute
-- 3 # точка настройки: открытая дорога является нормальным режимом, короткого замыкания для режима энергосбережения.

Примечания: в режиме энергосбережения, ошибка времени синхронизации увеличится до±20% (изменение температуры окружающей среды в некоторой степени повлияет на время.)

Выход с защитным диодом, прямое соединение индуктивности нагрузки, таких как реле.

Схема проводки (управляющая релейная нагрузка в качестве примера):

Профиль:

'
