Плата привода двигателя, продаваемая в нашем магазине, основана на тестах и отзывы пользователей. Непрерывное улучшение и обновление, все в натуральном виде!
Обычное издание
Общая версия параметры
Тип дисковой пластины: JYQD_V6.3E1
Диапазон напряжения: 12 V-36 V
Максимальный ток: 20A
Движущая сила: ≤500вт(Относительно рабочего напряжения)

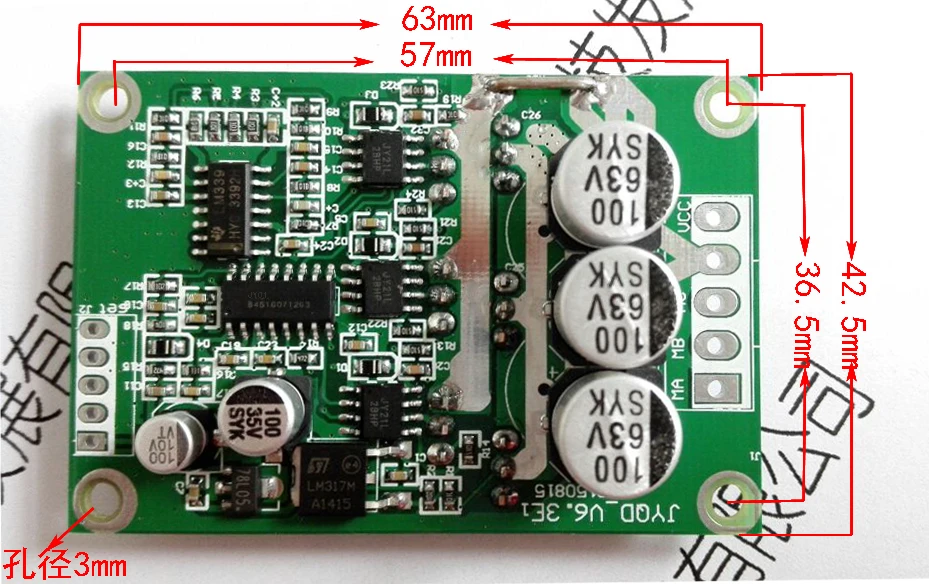

Размер: 63 MM * 42,5 MM * 17 MM
Функция регулирования скорости: регулирование скорости напряжения или одночиповый микрокомпьютер управления PWMAdjust скорость (пожалуйста, обратитесь в службу поддержки клиентов для MCU управления проводкой информации.)
Общая версия параметры
Тип дисковой пластины: JYQD_V6.3E1
Диапазон напряжения: 12 V-36 V
Максимальный ток: 20A
Движущая сила: ≤500вт(Относительно рабочего напряжения)
Размер: 63 MM * 42,5 MM * 17 MM
Обычная версия: 63 мм * 42,5 мм * 17 мм
Специальное издание: 63 мм * 42,5 мм * 28,5 мм
Высота общего выпуска (рис. Ниже)
Высота определенного выпуска (рис. Ниже)Как использовать, метод проводки
Режим проводки обычной версии такой же, как у специальной версии.
Инструкции по монтажу клеммы управления (слева):
Описание порта сверху вниз
1 、 GND Земля
2. VR порт регулятора метод подключения может контролировать скорость с помощью регулирования напряжения orPWM контроль скорости регулирования напряжения может контролироваться led регулируемым сопротивлением.Иллюстрация с примерами: потенциометр 20 k 3 положение ноги только промежуточные ноги jointVRport боковой разъем 5vport боковой разъем gndport контроль путем регулировки напряжения
3. Z \ F вперед и назад порты метод проводки meet5VOne направление meetGNDOne направление

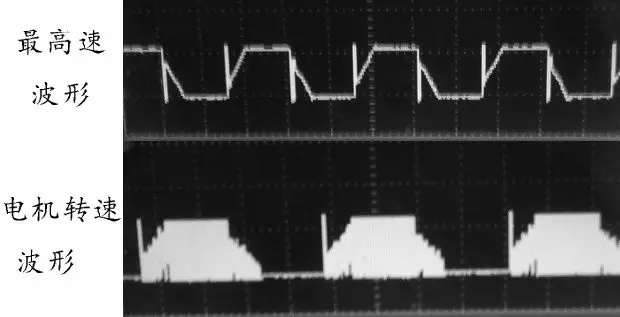

4. Односкоростной импульсный выходной порт вывода круга импульсов =Полюсного logarithm×3
5. 5В контрольный терминал 5В выходной порт напряжения
Инструкции по электропроводке (справа):
Описание порта сверху вниз
1. VCC положительный входной порт питания (12-36 в)
2. GND отрицательный входной порт источника питания
3. MC DC бесщеточный и Бессенсорный/один из трех проводов Холла-free motorW
4. MB DC бесщеточный и Бессенсорный/один из трех проводов Холла-free motorV
5. MA DC бесщеточный и Бессенсорный/один из трех проводов Холла-free motorU
ЯF используется в60WNo теплоотвод необходим в течение этого времени, необходимо добавить радиатор, снижение эффективности вождения без радиатора, чрезмерная температура может привести к постоянному повреждению! площадь радиатора зависит от рабочего состояния. (рекомендуется, чтобы площадь отвода тепла Размер больше квадратных сантиметров)! обратите внимание на заднюю часть при установке радиатор6onlymosinsulation труб, неизолированные слова, постоянное повреждение приводной пластины! рекомендуется добавить теплопроводную силиконовую смазку с обеих сторон изоляционного листа при установке изоляционного листа.!
Схема установки радиатора:
Нажмите на изолятор на радиаторе, чтобы избежать задней части привода plate6короткого замыкания только для трубы, лучше добавить теплопроводную силиконовую смазку с обеих сторон изоляционного листа.
'
