51 один чип микрокомпьютер экспериментальная обучающая доска с PID функцией контроля температуры

51 один чип микрокомпьютер экспериментальная обучающая доска beltpidтемпературный контроль Функция измерения и контроля экспериментов

Один 、 преимущество

Эта доска развития предназначена для студентов, специализирующихся на автоматизированных измерениях и управлении в одном из вузов. С момента рождения до настоящего времени она была восемь лет.

Сотрудничать с школьников。 Обычные с самого начала51Разработка для интеграции функцийADОMCUДизайн сейчас в норме51Функциональная конструкция, модернизированные версии не могут запоминать сколько раз. текущая версия стабильная, сильная обучающая способность, экспансия, сильный ручной работы, она также может быть использована в традиционных учебниках, это может лучше соответствовать экспериментальным требованиям по измерению и контролю.

Теперь его главная особенность: его также можно узнать.51Одночиповый микрокомпьютер, используемый новичками, также может использоваться студентами, специализирующимися на измерениях и управлении.AD/DAСпециального назначения чипPCF8573,Монитор измеряет динамическое сканирование4Битовая цифровая трубка, есть также различные функциональные схемы., чтобы удовлетворить требования Традиционного Обучения, фронтаISPБлок питания и загрузка, всеВвода/выводаИзвлечение, удобное для вторичного развития или расширения. Кроме того, оснащен контролем температурыPIDСхемы и процедуры, помогут вам глубоко понять эссенцию измерения и контроля:AD、Постоянного тока、 ИPID。

1) UseSTC8952RC (и standard51instructions 、 полностью совместим позицию стопы), он-лайн serializationispdownload 。

2) Режим питания: источник питания USB и загрузка

3) USBSerial portRS232 (PL2303chip)

4) 4 индивидуальные люминесцентные трубки, 1A индикатор мощности

5) Четыре-цифровой, цифровой трубки

6) 4 Независимая клавиатура (содержит внешние кнопки прерывания), 1 Кнопка сброса или загрузки

7) DS1302 ломтик

8) AT24C02a ломтик

9) Thermistor1branch

10)Нагревательное сопротивление 1 индивидуальная

11) 12864LCD Интерфейс

12) PCF8573a ломтик

13) Adpotentiometer

14)Зуммер

15) DS18B20Temperature датчик (запасные части)

16) IrDAInfrared приемник (пульт дистанционного управления в качестве дополнительного аксессуара)

Четыре 、 компакт-дисков для передачи данных

Список файлов корневых каталогов:

Он оснащен одночипной экспериментальной инструкцией и интеллектуальным инструментом экспериментальной книги.

Обычные напылением Упаковочный лист:

Среди"12Контроль температуры Системы"Возьмите дляPIDСистема контроля температуры. выход с завода для этой процедуры.

Короткая функция этой системы выглядит следующим образом:

/Абстракция: Система регулятора температуры(Температура дисплей с точностью до0,1Степень)

/Диапазон регулирования температуры устанавливается на35-65Степень

/В общей сложности5Вид режим:

/Шаблон0: Отображение температуры в реальном времени (спереди1Режим отображения цифровой трубки, после2Бит дисплей в режиме реального времени значение температуры, точность до0.1C

/Шаблон1: Установка целевой температуры (35-65Град.)

/Шаблон2:PIDПараметрыPПараметрический режим регулировки (0,0-50,0)

/Шаблон3:PIDПараметрыЯПараметрический режим регулировки (0,0-50,0)

/Шаблон4:PIDПараметрыDПараметрический режим регулировки (0,0-50,0)

/Номер один режим отображения значение цифровой трубки, последние три значения параметров дисплея

/ПрессРежимКлавишный дисплей, соответствующий режим, нажмитеВверх, вниз,Изменение параметров, ПрессENTКлюч возврата режим0То есть, отображается значение температуры в реальном времени.

5. система контроля температуры

Верхнее компьютерное программное обеспечениеC + + Builder6.0Развития 。

Связь между верхним компьютером и нижним компьютеромRS232ИлиRS485Режим связи. в котором настроен последовательный порт9600Скорость aud верхний компьютер может быть установленPIDПараметры, параметры настройки температуры могут быть установлены, он также может отображать температуру тока в режиме реального времени. температура может быть применена.PIDКонтроль запуска.

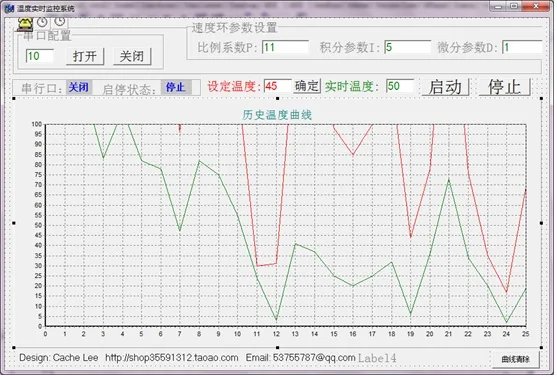

Среди, использование последовательного порт, связьMSCOMMУправление 。Label4Контроль этикеток для отображения времени Пекина В кривой температуры, красная линия настройки температуры, зеленая линия для температуры в реальном времени. после открытия последовательного порта отображение значений температуры в реальном времени иTchartУправляйте, чтобы добавить точки данных для рисования кривых.

В связи с поддержкой полудуплексногоRS485Режим связи, хост-компьютер, микрокомпьютер с одним чипом управляется как рабочий компьютер. После того, как хост отправит команду, верните данные с машины.PIDЗапуск температуры, нажав кнопку запуска после открытия последовательного порта, время запуска, команда запуска будет выпущена иPIDЗагрузка параметров и установка параметров температуры. при модификации заданной температуры нужно нажать рядом, чтобы убедиться? "ключ, Загрузка параметров настройки температуры. есть два управления таймером, триггерное событие, чтобы понять отображение Пекинского времени, триггерное событие загружает команду измерение температуры. после открытия последовательного порта, каждыйSЧасы в режиме реального времени измерение температуры 。

Протоколы связи определяются следующим образом:

Команды, передаваемые с верхнего компьютера на нижний компьютер:

Команду «Пуск»:7Байт

0xAA 0x01Настройка Температуры и соотношение цена/качествоPПараметрЯПараметрDПараметр0xFF

Единый заказ:4Байт

0xAA 0x04 0x00 0xFF

Установка Температура команда:4Байт

0xAA 0x03Настройка Температуры и соотношение цена/качество0xFF

Измерение температуры команда:4Байт

0xAA 0x02 0x00 0xFF

Анализ интерфейса работы контроля температуры:

Изображение объяснение:

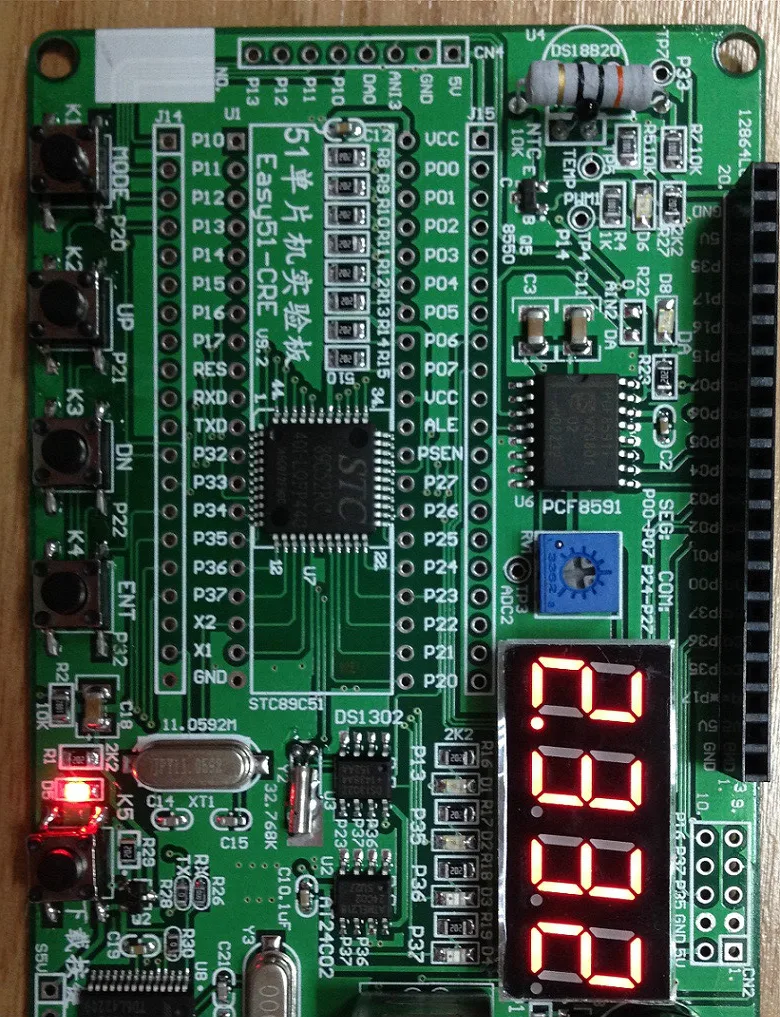

Нижняя использования компьютераEasy51-CRE 9,2Макетная плата. основной чипSTC89C52RC,Применение4Отображение по бит общей катодной цифровой трубки

При использовании485Связь время,RS485Контрольный штырь трансивера определяется какP13В тех случаях, когдаP13Низкий уровень,MCUВ состоянии получения данных. КогдаP13На высоком уровне,MCUВ состоянии передачи данных.

SCM таймер0Используется для функции таймера,2 мсПрерывание синхронизации, сканирование цифровой трубки для отображения. Таймер1Генератор скорости Baud, набор как9600BPSПоследовательное прерывание для осуществления функции связи.

Дисплей цифровой трубки имеет пять режимов, определение, как указано выше:

Шаблон0: Отображение температуры в реальном времени (спереди1Режим отображения цифровой трубки, после2Бит дисплей в режиме реального времени значение температуры, точность до0.1C

/Шаблон1: Установка целевой температуры (рекомендуется, чтобы температура была при комнатной температуре.65Град.)

/Шаблон2:PIDПараметрыPПараметрический режим регулировки (0,0-50,0)

/Шаблон3:PIDПараметрыЯПараметрический режим регулировки (0,0-50,0)

/Шаблон4:PIDПараметрыDПараметрический режим регулировки (0,0-50,0)

Обратитесь к рутине для определенного кода
