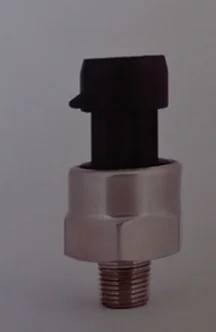

NPTF1/8 -- масло Датчик давления давление преобразователь датчики давления модуль датчика
Описание
Тип: модель давления: CGCY006
Материал: медь (настраиваемый) номер фитинга:/
Диапазон: 0 ~ 1.0MPa (настраиваемый) уровень предотвращения и защиты: IP65
Выходной сигнал: 0,5 ~ 4,5 в (настраиваемый) Тип выхода: цифровой тип
Напряжение питания: 5±0. 25VDC (настраиваемый) Производственный процесс: Пьезорезистивный
Формула выходного напряжения: Vout = (10/3 * P + 0,5) * VDD (V)
P: давление (МПа) VDD: напряжение питания (В)
Характеристика
* Небольшая погрешность на выходе: ± 2% FS (включая нелинейность, люфт и повторяемость, полный температурный диапазон);
* Легкий вес, небольшое накопление, легко установить и работать;
* Нет износа, стабильная производительность, долгосрочный дрейф небольшой, продолжительность жизни в чанчуне;
* Полная совместимость, прямая замена механических датчиков;
* Идеальная защита от перенапряжения.
Технический параметр
| Часто датчик | Количество и соотношение цена/качество | Подготовьте заметки |
| Давление диапазон | Stay0.01MPa… 40MPaAll диапазон давления между | 1MPa и asymp; 145PSI |
| Давление перегрузки | 1,5 двойной Номинальное рабочее давление | 1MPa = 10bar |
| Разрушения давления | 3 двойной Номинальное рабочее давление | 1bar = 100kPa |
| Комплексное точность | ±1. 5% F ±3. 0%; f | 1PSI = 6.8965kPa |
| Стабильный комплект природа | Будет лучше than0.5 % FS/год | 1 атмосферное давление = 101кпа |
| Время отклика | <2 мс | |
| Услуги температуры | -40 ℃ ~ 125℃ | |
| Компенсация температуры | 0℃ ~ 80℃ | |
| Температурный дрейф | <±0. 02% FS/℃ | |
| Линия Природа | <0.15% | |
| Поздно застой | <0.15% | |
| Тяжелый сложный характер | <0.15% | |
| Средний Совместимость | Чистое некоррозионное масло, воздух и вода, подождите | |
| Резьбовой интерфейс | NPTF1/8 (настраиваемый) | |
| Электрическое соединение | Standardpackard Metri-packconnector |
Объяснить
1. Атмосферное давление: давление, оказываемое толстой атмосферой вокруг поверхности земли на предметах на поверхности или поверхности Земли, называется атмосферным давлением. Мощность, название кода: B;
2. поверхностное давление = относительное давление, значение давления, полученное нулевым атмосферным давлением, называется манометром или относительным давлением., кодовое Наименование: Pg;
3. абсолютное давление: с абсолютным нулевым давлением (абсолютным вакуумом) значение давления для ноля называется абсолютным давлением., кодовое Наименование: PABS;
4. абсолютное давление = относительное давление + атмосферное давление, PABS = Pg + B;
5. степень вакуума = атмосферное давление-абсолютное давление, кв = B-PABS. (B> PABS).
Характеристики и применение
CGQY011 датчик давления специально разработан для автомобильного давления масла, воздушный компрессор, приведенный в действие или гидравлическая система, подходит для масла, сточных вод, пара и других средних условий, эта серия продуктов в основном используется для автомобильное масло давления, автомобильное давление кондиционера, торможение давления автомобиля, давление топлива автомобиля, обнаружение высокого давления общего рельса дизельного двигателя, его также можно использовать в других некоррозионных газах. измерение давления жидкостей
CGQY011Type I передатчик давления, нелинейная коррекция и компенсация температуры в полной рабочей температурной зоне, достижения высокой точности измерения всего рабочего температурного диапазона. для включения нелинейности, нулевой температуры дрифта, чувствительности температурного дрифта и других ошибок. типичное применение: автомобильное давление масла, воздушный компрессор, кондиционирование воздуха охлаждение системы, химическая очистка сточных вод и так далее.
Электрическая схема прилагается
