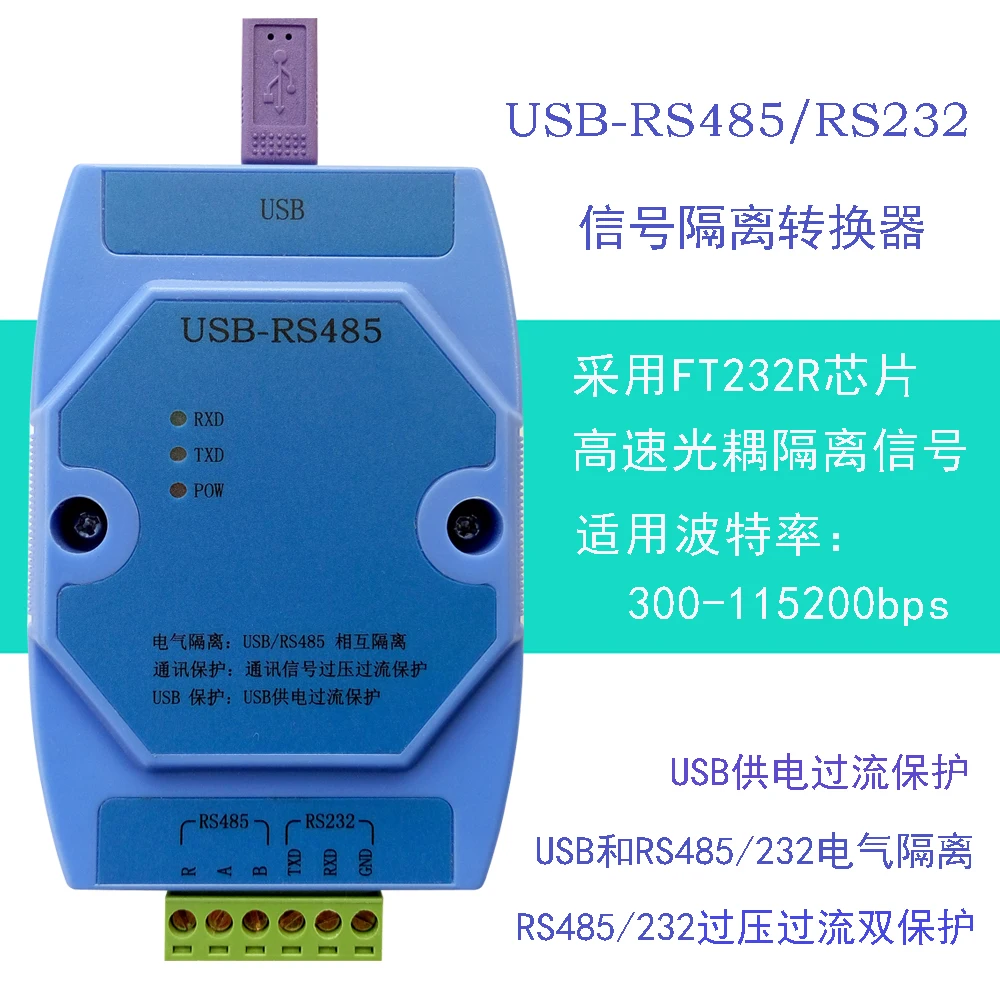

USB к RS485/RS232 преобразователя высокого Скорость Photocoupler изоляции оригинальный FT232R чип
Описание
Покупка Примечания:
1. Если есть какие-либо технические проблемы до и после покупки, пожалуйста, проконсультируйтесь напрямую, если есть технические проблемы.
2. Если вам нужен соответствующий драйвер или программное обеспечение для отладки после покупки, вы можете связаться с продавцом.
Глава I информация о продукте
I.Краткая информация
Персонал промышленного управления, как правило, связывается с некоторыми периферийными устройствами через компьютерные последовательные порты, но при непрерывном развитии компьютерной техники последовательные порты постепенно исчезают с компьютера, что вызывает большое бедствие для персонала промышленного контроля. Как обеспечить стабильный и надежный последовательный порт очень необходим. Этот продукт рожден с специальным раствором.
USBПоследовательный порт чип принимает FT232R, самое стабильное USB до 232 чип. В TTL232 выходной сигнал по сравнению с FT232R отделяется от RS485 и RS232 сигналы через 6N137 высокого качества высокоскоростной фотоэлектрический изоляции. Изоляция между USB и выходными сигналами обеспечивает безопасную и надежную работу связи.
Две.Характеристика
1.USBЧип: FT232R, самое стабильное USB-to-232 чип признанных в настоящее время
2.USBБезопасность интерфейса: источник питания USB использует устройства защиты от перегрузки по току для обеспечения безопасности интерфейса USB.
3.Изоляция электропитания цепи связи: DCDC изолирующий модуль питания принимается
4.Сигнал связи Изоляция: использование высокоскоростной фотомуфты 6N137 для изоляции сигналов
5.Связь выходной сигнал защиты: RS485 и RS232 сигнал связи выходным интерфейсом принять защитное устройство от перенапряжения и перегрузок по току держатель для телефонов с двойной защитой.
6.Индикация сигнала: светодиодный индикатор питания, индикация передачи данных и индикация приема.
Три.Технический индекс
| Проект | Параметр |
| USB | 1Чип USB: FT232R 2Защита от перегрузки по току USB: 0.5A 3. USBЭлектрический интерфейс: USB2.0 квадратное сиденье |
USBИ RS232, RS485 Связь изоляции | 1Изоляция сигнала: изоляция магнетопара 2Напряжение изоляции сигнала: 1000 В (между usb-терминал и рабским терминалом) 3Изоляция питания: изолированный модуль питания DCDC 4Напряжение тока изоляции: 1000 V (между USB и RS232, RS485) |
RS232, RS485 Связь выход | 1Скорость передачи: 1200BPS-115200bps. 2Защита интерфейса: выходной интерфейс принимает перенапряжения и перегрузки по току двойная защита 3. RS485Электрический интерфейс: 3-bit Подключаемый модуль терминал 4.Сопротивление Клеммы: Встроенный 120 Ом Сопротивление терминала, через внешний провод, чтобы выбрать сначала. 5.Количество узлов: максимальная 64 терминалы на RS485 интерфейс 6.Максимальное расстояние передачи: 1200m @ 9600bps |
| Размер модуля | A.Индивидуальный Размер модуля: 104 мм * 72 мм * 26 мм B.Размер направляющая коробка с клеммой: 124 мм * 72 мм * 45 мм |
| Установка режим | Стандартная установка направляющей DIN (35 мм или высокая или низкая направляющая) |
| Рабочая среда | Температура:-10 ~ + 55 C Влажность: 35 ~ 85% (без росы) |
| Рабочее Электропитание | 1Напряжение питания USB: 5 в источник питания с защитой от перегрузки по току 0,5 А 2Потребляемая мощность: менее 1 Вт |
Внешний вид изделия
Пять.Описание функции индикаторной лампы модуля
1.POWИндикация рабочего состояния источника питания
2.ТСДСвязь отправить индикация состояния
3.RXD:Связь получения индикатор состояния
Шесть.Определение клеммы
| Интерфейс зона | Название | Объяснить |
| USB | USB | USBКвадратный разъем интерфейса |
| DB9Открытый интерфейс | RS232 | Нисходящий канал RS232 DB9 разъем интерфейса |
| RS485 | R | RS485Оконечный резистор соединяется с A, когда его необходимо использовать. |
| А | RS485Связь A | |
| B | RS485Связь B |
Семь.Типичное применение Монтажная схема
Восемь.Схема блок-схема
'
