DAM0202 реле 2 в 2 из переключателя Вход RS485, 232 промышленных Управление модуль Modbus-RTU
Описание
Адрес загрузки информации о продукте:
Http://www.juyingele.com.cn/product/I_Okongzhika/695.html
Плотины Серия продукта ссылка:
Http://www.juyingele.com.cn/DAMxuanxing.html

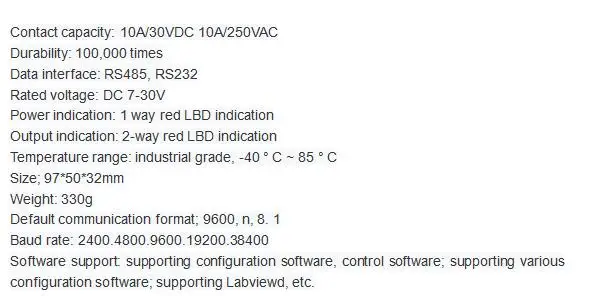

Характеристики продукта
Смеситель DC5V. 7-30 v.24V блок питания на выбор;
Релейный выход изоляции контакта;
Режим связи поддерживает RS232 или RS485 (разделены на два варианта, последовательного порта связи поддерживает только один);
Поддержка Стандартный modbus rtu протокол.
Характеристики продукта
Два реле управление;
Можете установить 0-255 устройства на тот адрес, который указан, 5-разрядный адрес кодовый наборный переключатель может установить 1-31 код адреса, больше, чем 31 можно установить с помощью программного обеспечения;
С функцией мигания, может быть в инструкции с параметрами, управление реле открыть в течение периода времени Автоматически выключено;
С стробоскопической функцией, может управлять временным переключателем реле;
Скорость связи 00: 2400480 0960 0192 00384 (9600) можно изменить по, по умолчанию.
Режим подключения
Схема RS232
Тесты Описание программного обеспечения
Функции программного обеспечения:
Реле статус запрос
Реле независимым управлением
Аналоговый для чтения
Состояние переключателя запрос
Сведения об отладке запрос
Изменения режима работы
Офсетная печать адрес настройки
Реле Объединенный контроль
Функции и настройки режима работы
Подключенных устройств
Http://www.juyingele.com.cn/software/software/ собирает программное обеспечение для отладочной работы hover плотины. Rar программное обеспечение видео учебники (ссылка)
Откройте "juying hover плотины серии конфигурация программного обеспечения"; панель настроек последовательного порта: Выберите свой последовательный порт компьютера, соответствующий оборудованию скорости COM baud по умолчанию скорость передачи (9600) (перед установкой скорости передачи данных) адрес устройства заполняет «254» (254 Для адреса трансляции устройств), Модель оборудования выбора модели, указанные выше четыре параметры оборудования, а затем нажмите открыть последовательный порт, нажмите на реле кнопка "JD1" в том случае, если реле ответ соединение будет успешным
Как изменить адрес устройства
Введение адрес устройства
Адрес смещения устройства относится к смещению, основному на тонком кодовом адресе переключателя. Специфическая связь: адрес устройства = кодовый наборный адрес переключателя + адрес смещения.
Адрес устройства для чтения
Настройка и чтение смещенного адреса
Нажмите «Чтение» или «установить» после смещения адреса под программным обеспечением, чтобы прочитать или установить адрес смещения устройства.
Характеристики
- Сертификация
- Европейский сертификат соответствия
- Тип
- Части Кондиционера / Modbus-RTU
- Применение
- Modbus-RTU
