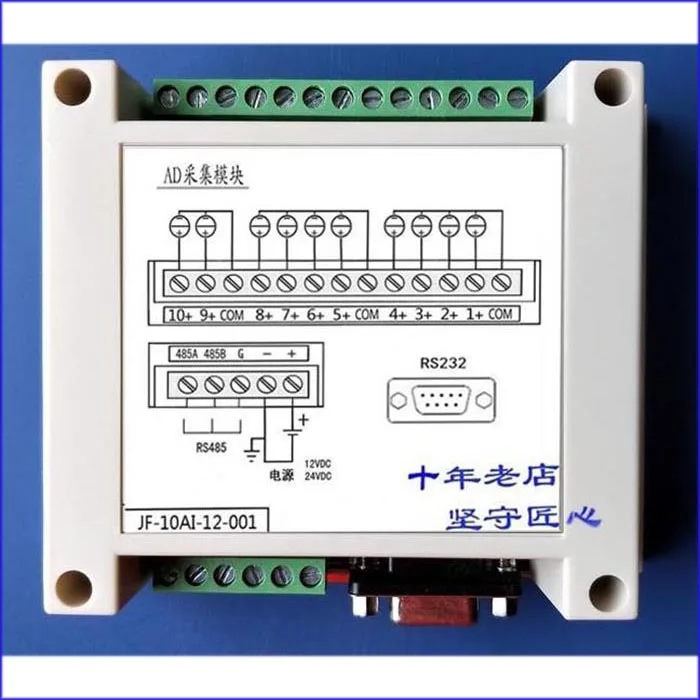

10AD аналоговый модуль сбора тока 4-20mA напряжение 0-10 В Modbus RTU JF10AI 485

Цена: $51.3

есть в наличии

Купить сейчас

Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158

Описание

Ссылка для загрузки вручную: https://pan.baidu.com/s/1BzyR_XJPI5Dw449ysjIeDA пароль: 28bq

Ссылка для загрузки некоторых данных: https://pan.baidu.com/s/1sDpGKimHZEjDDLZfqXeCpA пароль: mjup

Стандартный 232/485 контролируемых аналоговый модуль

1.Основные характеристики

10-полосный 12 бит AD вход, поддержка 0-5 В, 0-10 В, 4-20мА (по умолчанию)0 ~ 10 в,) Три вида Обнаружение сигнала (переключение перемычки,Независимая Перемычка тока/напряжения для каждого канала).

1-way Стандартный промышленности 485 Серийный Порты и разъёмы (модуль-RTU)Соглашения)

1Автомобильный Стандартный232Последовательный порт (поддержка)Modbus-RTUСоглашения)

1,1Модуль Введение:

Модуль принимает RS485 + RS22 коммуникационный порт и основан на стандартных датчик modbus протокол, которое имеет широкое применение значения. Его модели включают расширенный входной и выходной модуль, модуль ввода аналоговых сигналов, модуль аналогового вывода, модуль измерения температуры и так далее. PLC, MD Series text display и другие устройства, поддерживающие протокол MODBUS, широко используются в системах контроля процесса, таких как температура, поток, уровень жидкости и давление.

10AD аналоговый модуль сбора тока 4-20mA напряжение 0-10 В Modbus RTU JF10AI 485

Программное обеспечение изменяет скорость передачи данных.MODBUSАдрес

10AD аналоговый модуль сбора тока 4-20mA напряжение 0-10 В Modbus RTU JF10AI 485

Read register state & mdash;03Функция таможенный код; не подлежит.
1) Домашняя станция запрос сообщения
Текст сообщения	Длина	Диапазон значений	Пример
Рабочий адрес	1Байт	0x01~ 0x1F	0x01
Функция код	1Байт	0x03	0x03
Начальный адрес	2Байт	0x0000~ 0x001F	0x0000
Вход Кол-во	2Байт	0x0001~ 0x0020	0x0001
CRCПроверка	2Байт	0x0000~ 0xffff	0x840A
Примечание 1: сообщение с запросом на образец хоста, прочитайте журнал удержания, начиная с 0 (4X0001).
2) Нормальное сообщение ответа от рабской станции
Текст сообщения	Длина	Диапазон значений	Пример
Рабочий адрес	1Байт	0x01~ 0x1F	0x01
Функция код	1Байт	0x03	0x03
Количество байт	1Байт	N	0x02
Вход данных	NБайт	0x09C4
CRCПроверка	2Байт	0x0000~ 0xffff	0xBF87
Примечание 1: N = количество байтов данных в ответ.
Примечание 2: Выходные данные, Считываемые из нормального сообщения о отклике рабочей станции 0x09C4, и соответствующий ток (2500/4096) * 20 = 12.2mA (0-4095 соответствует 0-20 мА).
Аналоговый вход & mdash;04Функция таможенный код; не подлежит.
1) Домашняя станция запрос сообщения
Текст сообщения	Длина	Диапазон значений	Пример
Рабочий адрес	1Байт	0x01~ 0x1F	0x01
Функция код	1Байт	0x04	0x04
Начальный адрес	2Байт	0x0000~ 0x001F	0x0000
Вход Кол-во	2Байт	0x0001~ 0x0020	0x0001
CRCПроверка	2Байт	0x0000~ 0xffff	0x31CA
Примечание 1: сообщение с запросом на образец хоста, прочитайте журнал удержания, начиная с 0 (3X0001).
2) Нормальное сообщение ответа от рабской станции
Текст сообщения	Длина	Диапазон значений	Пример
Рабочий адрес	1Байт	0x01~ 0x1F	0x01
Функция код	1Байт	0x03	0x04
Количество байт	1Байт	N	0x02
Вход данных	NБайт	0x09C4
CRCПроверка	2Байт	0x0000~ 0xffff	0x5609
Примечание 1: N = количество байтов данных в ответ. \
\ Примечание 2: Выходные данные, Считываемые из нормального сообщения о отклике рабочей станции 0x09C4, и соответствующий ток (2500/4096) * 20 = 12.2mA (0-4095 соответствует 0-20 мА). \

Читать аналоговые входные (0x04)

Отправляет сигнал:Addr 04 regH regL numH numL crcH crcL

Возврат с самолета:Адрес 04 len d0H d0L……DnH dnL црч угпс

Интерпретация: адрес регистрации из0Начните считать.Numh numLПредставляет количество каналов аналоговая величина, которую следует считывать. У этой карты 5Дорожный аналоговый вход, с использованием12 bitadcКаждый аналог занимает два байта данных.Например, для чтения2Lu он3
