Описание

I.Краткая информация

MB8AI + 8Высокоточная развязка между каналами аналогового модуля сбора, который может собрать аналоговые сигналы (±20mA,4-20mA,±1 V,±10 VКаждый Входной канальный сигнал может быть разным и может быть объединен по желанию; каждый входной канал изолирован друг от друга, который может быть использован в сложных промышленных условиях управления; собранные аналоговые данные сигнала могут быть изолированы через изоляцию.RS485Выход интерфейса; утверждение модуляModbus-RTUСвязь.

Каждый Входной сигнальный канал, вход сигнала, ЦП, вход питания и RS485 связь электрического сигнала изолированы друг от друга, эффективно подавляя все виды последовательного режима и помех общего режима, обеспечивая точность данных, а также обеспечение надежной работы модуля.

MB8AI +Модуль в основном используется в применениях, где сосуществуют несколько аналоговых типов входных сигналов. Подходит дляPLC,Бустет DCSИ различные конфигурации программного обеспечения, оборудования автоматизации и т. Д.

Две.Характеристика

1.8Дорожный аналоговый вход сигнала, Тип входного сигнала канала может быть установлен в соответствии со своими потребностями.

2.4-20mAВход имеет функцию обнаружения сломанных проводов, что удобно для отлаживания и обслуживания поля.

3.Полностью дифференциальный вход, и каждый канал изолирован друг от друга. Разделительное напряжение канала 300 В.Его можно использовать в сложных рабочих условиях промышленного контроля..

4.Высокоточное Обнаружение сигнала: Высокоточный 24 бит AD и источник напряжения, эталонный коэффициент температуры 10 ppm/.

5.Безопасность: обнаружение сигнала, выход сигнала, источник питания, связь RS485 электрические сигналы изолированы друг от друга.

6.Используя стандартный протокол Modbus-RTU, сигнал связи RS485 выходной интерфейс принимает перенапряжения и перегрузки по току двойной защиты.

7.Тип входного сигнала и формат связи можно установить по.

8.Защита от полярности входного сигнала и защита от перенапряжения.

Три.Технический индекс

Проект	Параметр
AI Входной сигнал	1.Вход канал: 8-канальный видеорегистратор с двумя терминал полностью дифференциальный вход. 2. 8Каналы входного сигнала изолированы друг от друга. Разделительное напряжение канала 300 В. 3.Вход Тип сигнала: 2Видов типаТекущий вход (& plusmn; 20mA, 4)~20mA) 2Видов типаВходное напряжение (& plusmn; 1 V, & plusmn; 10 V) 4.Настройки: через настройки программного обеспечения, текущий вход должен быть подключен к перемычке на печатной плате. 5.Цикл сканирования: 8 каналов собираются каждые 500 мс. 6. ADРазрешение: 24-битный ссылка на напряжение температурный коэффициент 10 млн. 7.Обнаружение сигнала цепи и защиты входного напряжения: 1000 в
RS485 Связь выход	1.Протокол связи: Стандартный MODBUS-RTU. 2.Расстояние связи: @ 9600bps 1200 m. 3.Коммуникационная среда: обычная витая пара, больше или равна 0.5мм2. 4.Тип интерфейса: Изолированная связь RS485, выходной интерфейс с помощью перенапряжения и перегрузки по току двойной защиты. 5.Скорость передачи: 1200 bps, 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 BPS, bps 57600bps115 200 бит/с. 6.Проверка битов: Нет проверки, даже проверки, нечетная проверка. 7.Бит данных и стоп-бит: 8 бит и 1 бит стоп-бит, эти два параметра не регулируются. 8.Вход питания и защита от изоляции цепи RS485: 1000 В. 9.Режим настройки: адрес модуля, скорость передачи данных и бит проверки можно установить по.
Размер модуля	1.Индивидуальный Размер модуля: l104мм * h72мм * h26мм 2.Размер направляющая коробка с клеммой: L124mm * W72mm * H45mm
Установка режим	Установка стандартной направляющей 35 мм DIN
Рабочая среда	1.Температура:-10 ~ + 55 ~ C 2.Влажность: 35-85% (без росы)
Рабочее Электропитание	1Напряжение питания: 10В-30В широкий диапазон напряжений питания, с блоком питания защита от обратной полярности 2Мощность Потребляемая мощность: менее 2 Вт
Точность измерения	Вход типа	Диапазон измерений	Разрешение дисплея	Точность
	Входной ток	& Plusmn; 20mA и 4-20mA	0.001mA	±0. 1FS
	Напряжение вход	± 1 V	0.001mV	±0. 1FS
		± 10 V	0.01mV	±0. 1FS

Четыре.Внешний вид продукта, определение терминала и индикация состояния

1.Внешний вид изделия

Высокая точность развязка между каналами модуль modbus для <20MA/4-20MA/+ 5 V/+ 10 в аналоговый Вход

2.Определение клеммы

POS терминал	Название	Объяснить	POS терминал	Название	Объяснить
1	AI5 +	Входной сигнальный канал 5 передний конец	26	AI4-	Входной сигнальный канал 4 отрицательных конца
2	AI5-	Отрицательный конец входного сигнальный канал 5	25	AI4 +	Входной сигнальный канал 4 переднего конца
3	AI6 +	Входной сигнальный канал 6 передний конец	24	AI3-	Входной сигнальный канал 3 отрицательных конца
4	AI6-	Входной сигнальный канал 6 отрицательных конца	23	AI3 +	Входной сигнальный канал 3 переднего конца
5	AI7 +	Входной сигнальный канал 7 передний конец	22	AI2-	Отрицательный конец входного сигнальный канал 2
6	AI7-	Входной сигнальный канал 7 отрицательный конец	21	AI2 +	Входной сигнальный канал 2 переднего конца
7	DATA +	RS485 AСвязь +	20	AI1-	Отрицательный конец входного сигнальный канал 1
8	Данных	RS485 BСвязь-	19	AI1 +	Входной сигнальный канал 1 передний конец
9	+ Vs	Мощность вход +	18	AI0-	Отрицательный конец входного сигнальный канал 0
10	GND	Мощность ввода-	17	AI0 +	Входной сигнальный канал 0 передний конец

3.Модуль индикатора иллюстрации

1)POW/комплект;Зеленый свет включен, и модуль работает.

2)TXD/RXD:Связь индикация состояния

Зеленый свет мигает: связь получает данные, но данные не возвращаются.

Зеленый и красный свет поочередно мигает: модуль получает и отправляет данные.

Зеленый свет всегда включен: данные + и подключенная к данным связь RS485 проводка перевернута или отключена.

4.Описание функции правого переключателя сброса модуля

1)Когда параметры связи (адрес модуля, скорость передачи данных, контрольный бит) не являются известными или параметры связи не помещаются, решение состоит в сбросе параметров связи; мы удерживаем переключатель сброса с зажимом и не открываем его; через 5 секунд, Модуль отключается и перезагружается автоматически, а затем Параметры связи были сброшены.

2)Параметры связи после завода и сброса: Адрес: 1, скорость передачи: 9600 bps, контрольный бит: нет.

Пять.Модуль Установка режим

Высокая точность развязка между каналами модуль modbus для <20MA/4-20MA/+ 5 V/+ 10 в аналоговый Вход

Эффект установки передней накладки модуля для передней направляющей с установкой рейки

Шесть.Типичное применение Монтажная схема

1.Напряжение вход (± 1 V,± 5/10 V)Соединение

Высокая точность развязка между каналами модуль modbus для <20MA/4-20MA/+ 5 V/+ 10 в аналоговый Вход

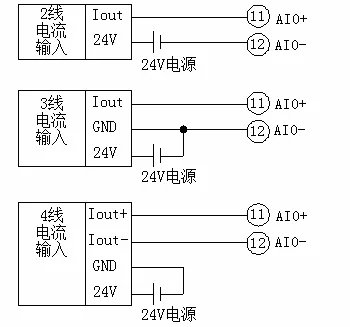

2.±20mA4-20mA постоянный ток Входное проводки

Высокая точность развязка между каналами модуль modbus для <20MA/4-20MA/+ 5 V/+ 10 в аналоговый Вход

3.RS485Связь Монтажная схема

4.Модульная Потребляемая мощность проводки

Высокая точность развязка между каналами модуль modbus для <20MA/4-20MA/+ 5 V/+ 10 в аналоговый Вход

Семь.Различные типы входного сигнала

1.Входной ток

1)Все каналы могут быть подключены непосредственно к plusmn; 20mA, 4-20mA текущий вход, результаты приобретения могут быть непосредственно преобразованы в фактическое значение тока. При использовании вставьте перемычку соответствующего канала на печатную плату внутри модуля.

2)Plussmn; 20mA, 4-20mA сигналы тока могут быть выбраны, и соответствующий канал установлен в соответствующий тип тока при использовании.

3)Результат текущих данных 16-бит Подпись int и считывать данные делится на 1000 является фактическим в настоящее время.

4)4-20mAВход имеет функцию обнаружения отключения термопары. Когда входной ток меньше 2 мА, рассоединение позиции можно осуждать. Статус отключения может быть задан датчиком онлайн-регистратором состояния 10001-10008.

5)Соответствие температурного диапазона измерения тока и конкретных данных

Тип тока
