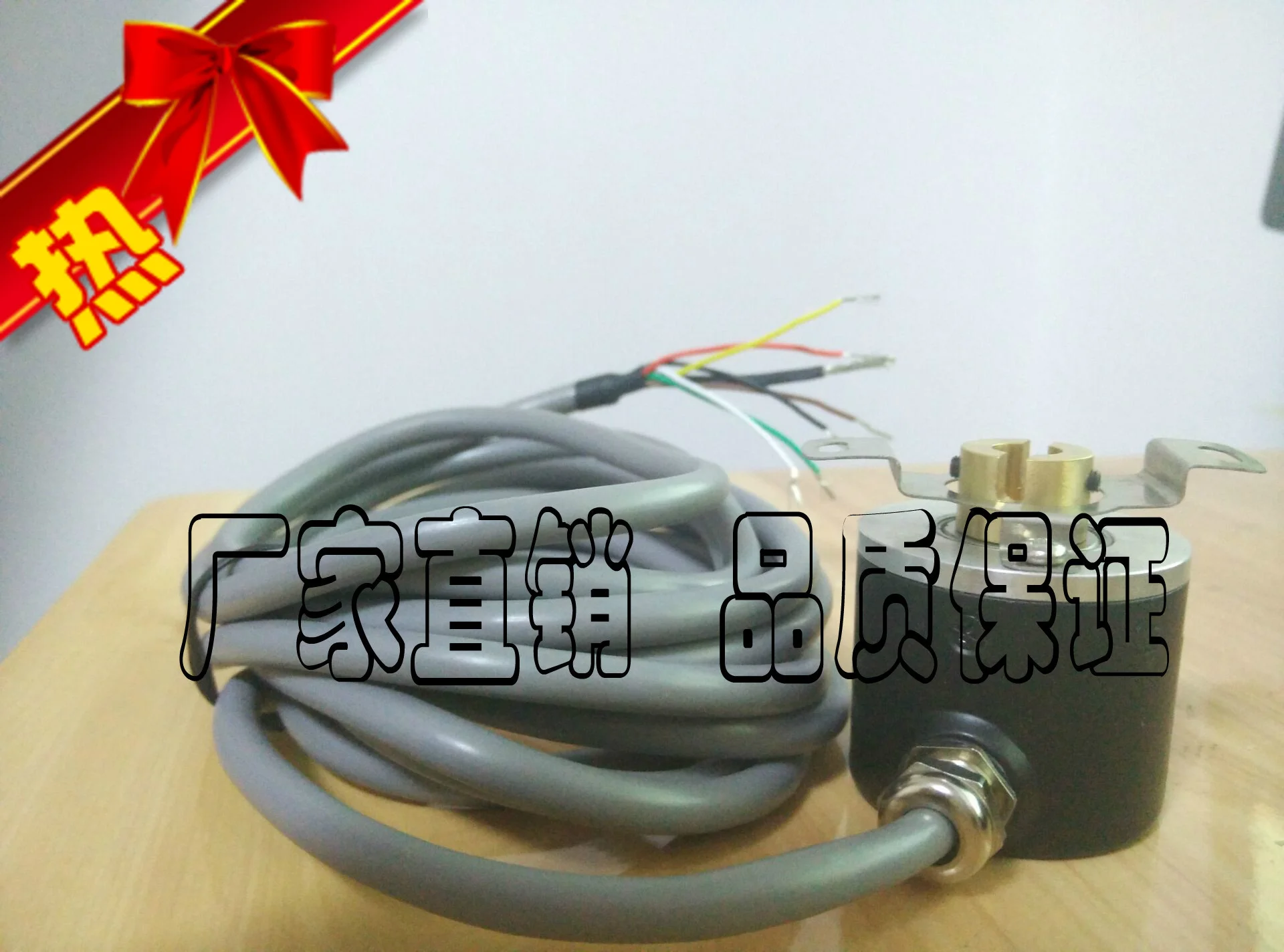

Однооборотные многооборотный дополнительно, абсолютное значение кодер RS485, правда многооборотные передач

Type1: черный один круг несквозное отверстие активной передачи
Type2: красный один круг 6 мм вал активной передачи
Type3: белый один круг несквозное отверстие modbus
Type4: синий один круг 6 мм оси modbus
Type5: оранжево-красный 16 круги несквозное отверстие активной передачи
Type6: розово-красный 16 кругов под глазами 10 мм вал активной передачи
Type7 для заказа цвета: розовый, 16 круги несквозное отверстие modbus
Type8: розовато-16 кругов под глазами 10 мм оси modbus
Type9: лимонно-желтый 64 круги несквозное отверстие активной передачи
Type10: имбирь 64 кругов под глазами 10 мм вал активной передачи
Type11: оранжевый 64 круги несквозное отверстие modbus
Type12: бледно-палевый цвет 16 кругов под глазами 10 мм оси modbus

Правила именования модели кодера,

\
\

Индивидуальный заказ в соответствии с правилами именования

III. Различия между кодировщиками master И slave

\
\

1. хост автоматически высылает информацию о местоположении каждые 10 мс, которая подходит для одного сообщения 485.

\
\

2. Рабочий компьютер отправляется хост-компьютером (PLC, MCU или PC) для чтения команды, а затем кодировщик переустанавливает информацию. Определяя различные номера станции, рабский компьютер может быть подключен параллельно или поделиться той же 485 автобусом с другими 485 устройствами. Рабочий компьютер может быть легко подключен к PLC, HMI, PC и так далее.

\
\

\
\

Абсолютный датчик положенияПреимущества абсолютного кодировщика:

\
\

1.Абсолютный датчик положенияКаждая позиция, определенная в механическом положении, является самостоятельной. Он не требует памяти, без опорной точки, и не подсчитывает все время. Когда он должен знать положение, он должен прочитать его положение. Таким образом, характеристики антипомех кодировщика и надежность данных значительно улучшены.

\
\

2. в любой системе управления нет кумулятивной ошибки.

\
\

3. Когда положение выключения питания изменяется, абсолютный кодировщик может точно знать свое положение, и система будет работать нормально.

\
\

4. Каждая точка во всем путешествии системы имеет свои уникальные данные, и контроль положения системы является более точным.

\
\

5. абсолютное значение энкодера имеет хорошую низкую термостойкость и широко используется в юго-восточной части Китая, который устраняет недостатки фотоэлектрического энкодера. Он также обладает хорошей антивибрационной производительностью и не влияет на работу интенсивной вибрации.

\
\

\
\

\
\

\
\

Кодер Описание:(И мастер, и раб одинаковые)

\
\

1. кодировщик может быть разделен на активный режим и Рабочий режим.

\
\

2. полный спектр кодирующий диск, с переключением между дальним и на липучке 14-bit 16384 с высоким разрешением;

\
\

3. В системе Нет батарей и устройства для счета. Информация о местоположении считывается по одному, без погрешности и кумулятивной ошибки.Внешний диаметр 38 мм облегченная конструкция может быть встроена в различное оборудование.8 мм тип оси

\
\

4. обновление и замена потенциометра, обновление и замена инкрементного кодировщика, повышение точности и надежности;

\
\

5. Абсолютное измерение углового положения различного оборудования, абсолютное значение и надежная схема.

\
\

6. Рабочее напряжение: 5 В, 12 В, 24 В постоянного тока

\
\

7. Протокол связи: скорость передачи данных 19200, 8 бит данных, 1 бит стоп-бит, нет бит четности.

\
\

8. Механическая скорость: 3000 об/мин

\
\

9. Разрешение: Одноконтурный 0,022 & deg, 16 циклов 0,351 & deg, 64 циклов 1,406 & deg;

\
\

10. Рабочая температура:-40 & deg;-80 & deg;

\
\

11. Длина линии кодировщика может соответствовать требованиям заказчика, стандарт 2 м, каждый рост 1 м/10 юаней;

\
\

12. Расцветка кодера: коричневый-VCC; синий-GND; черный-A; белый-B;

\
\

\
\

Энкодер размер диаграммы

\
\

A. Схема выходного размера однопетельного абсолютного несквозное отверстие

\
\

\
\

B, 16-64 циклов абсолютное значение кодировщик (несквозное отверстие выход)

\
\

\
\

C, 16-64 циклов абсолютное значение энкодера (выход оси 10 мм)

\
\

\
\

\
\

\
\

Формат связи и образец кодировщика:

\
\

1 (a)Стандартный образец последовательного порта MODBUS RTU Slave

\
\

Структура рамки данных связи является следующей:

\
\

Отправляет сигнал читать команды

\
\
\
\
\

\
\

Кодер ответить читать команды

\
\
\
\
\
\
\
\

\
\

\
\

Хост отправляет команды записи

\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

\
\

Кодер ответить записи команды

\
\
\
\
\
\
\
\
\
\

\
\

Данные по адресу:

\
\

Адрес данных о положении кодировщика

\
\

Адрес номера станции _1

\
\

Пример:

\
\

Читайте читать номер станции1Кодер данных:

\
\

Отправляет сигнал:0103 00 00 01 84 0A (840 A-это код проверки CRC1 CRC2)

\
\

Кодер реагирования:01 03 02 3D 26 CRC1 CRC2

\
\

Описывает положение кодировщика восстановления как3D26 преобразует десятичное значение в 15654-текущее положение кодировщика

\
\

Номер станции1Изменить кодировщик на номер станции2:

\
\

Отправляет сигнал:01 06 00 00 01 02 59 сертификатом от сертификационной (59 CB-CRC1 CRC2 код проверки)

\
\

Кодер реагирования:01 06 00 00 01 02 CRC1 CRC2

\
\

Примечание: возвращенных товаров кодировщик данные шестнадцатеричный данных, который должен быть превращено в 10 цифр, который является кодировщик значение.

\
\

\
\

I (b), напряжение питания 24 В, стандартный протокол Mobus RTU связи

\
\

Несколько окружностейАбсолютный датчик положенияRS485/MODBUS RTU интерфейс предоставляется для того, чтобы облегчить пользователям возможность использовать PC/PLC/MCU и других цифровых контроллеров для того чтобы достигнуть контроля. Это соглашение полностью соответствует международным стандартам MODBUS и стандарту GB/Z19582.

\
\

Зарегистрировать прайс-лист

\
\

\
\

Только в режиме конфигурации может быть осуществлена работа. Режим конфигурации контролируется программированием. Скорость передачи данных по Bluetooth настройки режима 19200, 8-bit data, 1 бит стоп, без проверки, и MODBUS адрес 1.

\
\

Управление обычные

\
\

1Чтение данных о местоположении (код функции 0x04)

\
\

Хост запрос:

\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

\
\

Slave реагирования:

\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

\
\

2,

\
\

Применение примеров:

\
\

АПрочитайте информацию о положении кодировщика на станции 1.

\
\

Серийная команда: 01 04 04 00 02 70 FB (70 FB код проверки)

\
\

Ответ энкодера: 01 04 04 XX 00 XX

\
\

Первые два XX-данные о положении кодировщика; последние два XX-коды проверки

\
\

\
\

BИзменение станция 1 до станции 2. Подсоедините желтый линии до 24 V, пожалуйста.После завершения модификацииОтсоедините желтую линию, а затемМощность отказ !(Не отключайте желтую линию после отключения питания)

\
\

Serial: 01 100 00 00 00 03 06 00 05 00 02 00 01 CRC1 CRC2;

\
\

Желтая область-номер станции.

\
\

2. Активный формат отправки

\
\

\
\

2. образец связи между активной передачей кодировщика и ПЛК:

\
\

\
\

\
\

Легко изменить в Adobe Illustrator

\
\
