AD637 модуль RMS модуль обнаружения не нужно Потенциометр регулировки точности обнаружения пика (цикл)

1 Введение модуля

AD637Модуль измерения RMS преобразует RMS входного сигнала переменного тока снаружи в выход сигнала постоянного тока, и может рассчитать RMS различных сложных сигналов. Измеряемый входной сигнал RMS может быть такой же высокой, как7 VДля1 VRMSСигнал, его-3dBМаксимальная пропускная способность8 МГц. Кроме того,AD637С помощью пленки выбранной категорией (CS) Пин действие может сделать статическое электричество от2.2mAНиже350uA. Поэтому он широко используется в приобретении данных и инструментах.

Основные особенности модуля заключаются в следующем:

(1)Источник питания широкого диапазона диапазон:± 5 V ~ ± 15В;Широкий диапазон измерений:0 ~ 7 Vrms.

Когда± 5 VДля источника питания, диапазон входного напряжения RMS:0 ~ 1,4 Vrms;

Когда± 12 V ~ ± 15ВДля источника питания, диапазон входного напряжения RMS:0 ~ 7 Vrms.

(2) Измеряемый сигнал постоянного тока (Постоянного тока) Схема соединений для настройки сигнала (Переменного тока)

(3ВысокийТочность измерения:<1%.

(4ОтветБыстраяМедленный измеренияСкорость отклика:<200 ms.

(5Макс3dBПропускная способность:8 МГц.

(6) Выход DC НапряжениеРябьМеньше, чем2mV.

(7) Вход модуля с буфером op-amp, так что модульВысокий входной импеданс:10 МОмМодули буферизированы оп-ампер, поэтому модулиСильная грузоподъемность:100 Ω ~ + и infin;.

(8) Входные и выходные интерфейсы являются гибкими и могут использоваться в двух формах. ОдинИнтерфейс терминала (по умолчанию)ОдинSMAИнтерфейс (по умолчанию не сварен).

(9) Он имеет функцию выбора чипа: он может уменьшить энергопотребление, управляя штифтом выбора чипа, выбор по умолчанию действителен на плате, резерв (не сварен) контактный интерфейс для контроля выбора чипа, резервный выход напряжение RMS функция калибровки: ручной регулировочный потенциометр калибровки, Поскольку конструкция цепи на плате обеспечивает точность измерения, поэтому потенциометр не сварен по умолчанию.

(10) Этот модуль проектирует разъем.GNDОн используется для подключения в мультиметре заушной ручки для облегчения тестирования пользователя.

(11МодульРазмер:5 см×3 см.

(12) В соответствии с фактическими потребностями пользователей, соответствующий модуль может быть настроен. В связи с утомительным процессом отладки необходимо взимать плату за индивидуальную настройку.

2 Интерфейсный модуль

Каждый интерфейс модуля показан на рисунке.

Схема интерфейса модуля

3 Модуль Интерфейс способ подключения

МодульнаяТесты соединениеСхема

4 Модуль отладки эффект

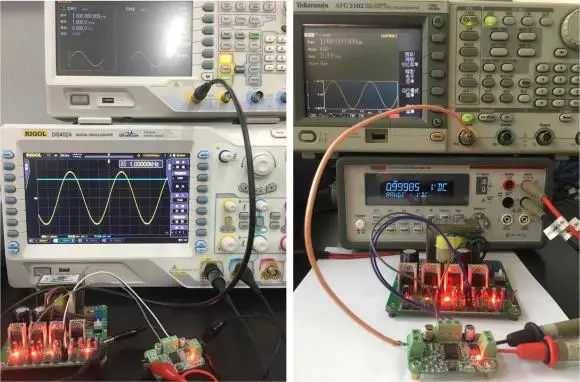

Модуль тестовый входной сигнал биполярная синусоида, частотный диапазон0 ~ 8 МГцВ соответствии с инструкциями по чипу, входные допустимые значения приведены соответственно.10mV,100mV,1 V,3 VИ7 VКогда осциллограф и цифровой мультиметр тестируют результаты.

Условия тестирования: синусоидальный вход; регулятор напряжения постоянного тока Пульсация2.5mVВнутри; с использованием радиочастотного провода.

Следующие результаты тестирования будут немного отличаться из-за различий в устройстве.

Форма выходного сигнала при входе 100 mVrms синусоидальный сигнал

Выход при входе 100 mVrms синусоидальный сигналЭффективное соотношение цена/качество

10 mVrmsСравнение входного и выходного сигнала с 7 Vrms (51/2 цифровой мультиметр)

Вход 10 mVrms & rarr; Время отклика 7 Vrms передача
