16-канала сети Управление доска/магнитную фиксацию/RS485/RS232/Modbus TCP/RTU

1. Введение в аппаратные функции

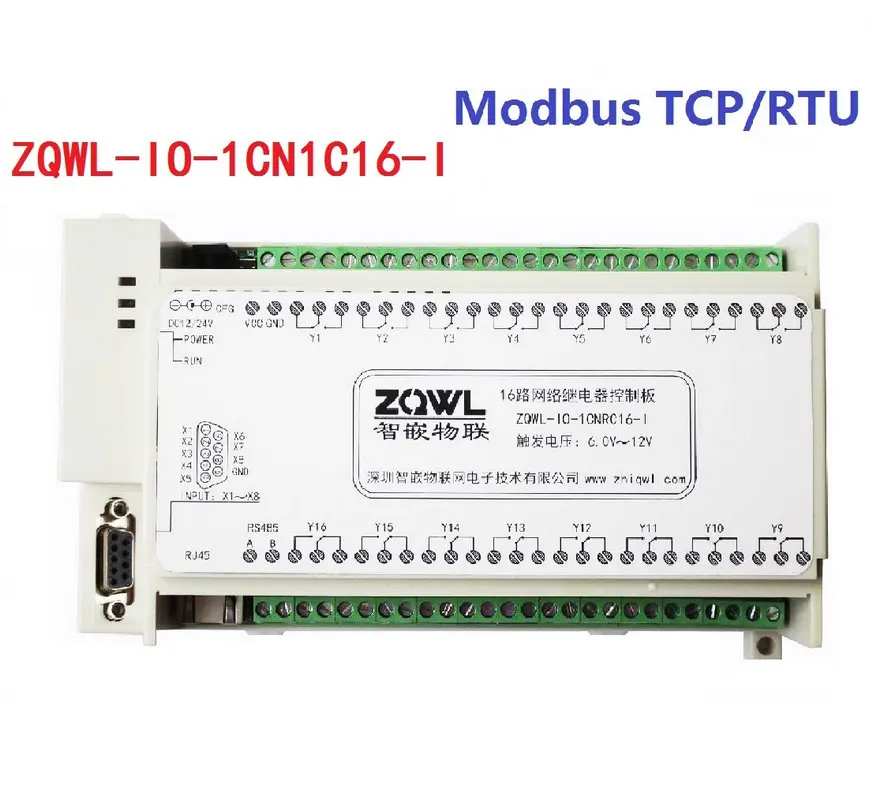

Zqwl-10-1cnic16-1 является промышленного класса 10 панель управления с 16 линий и 3A магнитное фиксирующее реле выход. Он имеет 1 канала порта Ethernet и 1-канал RS485/RS232 интерфейс связи: источник питания ЦП управления плате изолированный источник питания, RS485/RS232 источника питания и связи изолированы, и оборудование имеет супер анти-помехи способности. Сетевая Часть платы управления принимает встроенный "zqwl-10-3btlc32" основной модуль для обеспечения стабильности сетевой связи. Плата управления обеспечивает три протокола связи: Modbus TCP, Modbus RTU и настраиваемый протокол.

2. характеристики сети

Поддержка статического и динамического IP: · Поддержка автоматического переключения пересекающихся и прямого подключения сетевых кабелей · рабочий порт, целевой IP и целевой порт могут быть установлены:

3. Параметры оборудования

Модель: cn1c16 ZQWL-10-1-1 Напряжение питания: 11 В ~ 13 в (рекомендуется 12 В) Ток питания: менее 340ма Сетевой основной модуль: zqwl-io-3btlc32 RS485/RS232: диапазон связи изоляции, Поддержка скорости передачи данных 600460800 Релейный выход: 16 релейных выходов. Каждая цепь имеет три клеммы, а именно: нормально открытый, нормально закрытый и общий терминал: фотоэлектрическая Изоляция: каждая цепь поддерживает ток 3A: магнитное удержание Световой индикатор: источник питания, вход и выход оснащены индикаторным индикатором По умолчанию параметры: RS485/RS232: 115200, 8, n, 1; Управление доска Адрес: 1; IP: 192. 168. 1. 253 Кнопка сброса: менее 5 секунд, сброс системы; более 5 секунд, обратно к заводским настройкам Рабочая температура 40-l-85 Температура хранения: 60-125

Модуль фотографии

'
