Четырехсторонний изолированный 485 концентратор 4-портовый дистрибьютор RS485 1 разделитель 4 более резкое реле Поддержка RS232

Type1: концентратор сети

Тип 2: сеть концентратора с блоком питания

Промышленные Фотоэлектрические изолированные 4-портовый RS485 концентратор

ADM-2542

Информация о продукте

ADM-2542-это 485 ступица для деления автобусов (ступица), специально разработанная для промышленной автоматизации связи, чтобы решить RS-485 требования к сети и системе RS-485 в сложных электромагнитных полях. Поддерживающая скорость передачи до 115,2 кбит/с, RS-485 интерфейс принимает фотоэлектрическую изоляцию технологии, 600 Вт атмосферное перенапряжение цепи защиты, обеспечивая 1000 В изоляционное напряжение может эффективно подавить молниеносную и ОУР защиту.

Размытая цепь, используемая в режиме RS-485, может автоматически ощущать направление потока данных, а автоматическое переключение позволяет цепи управления легко решить проблему задержки RS-485 трансивера. RS-485 расстояние передачи интерфейса более 1000 метров, стабильная производительность. Широко используется в системе сбора пошлин на дорогах, системе мониторинга дорог и системе сбора электроэнергии, это продукт преобразования интерфейса данных с отличной производительностью и хорошей ценой.

Производительность параметр

1. Совместимость со стандартами TIA/EIA RS-485

2. Автоматическая отправка и получение данных: RS232 трехпроводная (TXD. RXD. GND) связь

3. Входной интерфейс: interface и RS-485 интерфейс s

4. выходной интерфейс: 4 RS-485 интерфейса (T/R1 +,-), (T/R2 +,-), (T/R3 +,-), (T/R4 +, -)

5. Скорость связи: 300BPS-115.2KBPS

6. Рабочий Источник питания: DC9-48V, DC12V @ 200MA (макс.) (блок питания 24 В)

7. Грузоподъемность: каждый RS485 может подключать 32 устройства

8. Расстояние связи: 1000 метров (1200 BPS)

9. Светодиодный индикатор: источник питания, индикатор направления данных

10. Режим работы: асинхронный полудуплексный (RS-485)

11. Фотоэлектрическая Изоляция: изоляционное напряжение 1 KVrms/500VDC изоляция, Изоляция DC/DC модуль, RS-485 обеспечивает 600 Вт атмосферное перенапряжение, 15KV защита от ЭСР

12. Электрический интерфейс: RS232 (DB9), RS485 (8-ядерный промышленный контакт), блок питания (2-ядерный промышленный контакт)

13. Средняя передача: витая пара или экранированный провод

14. Режим установки: 35 мм DIN с установкой рейки

15. Размер конструкции: 103x72x27 (мм).Длина x Ширина x высота (мм)

16. Использование окружающей среды:-20 75 и относительная влажность от 5% до 95%.

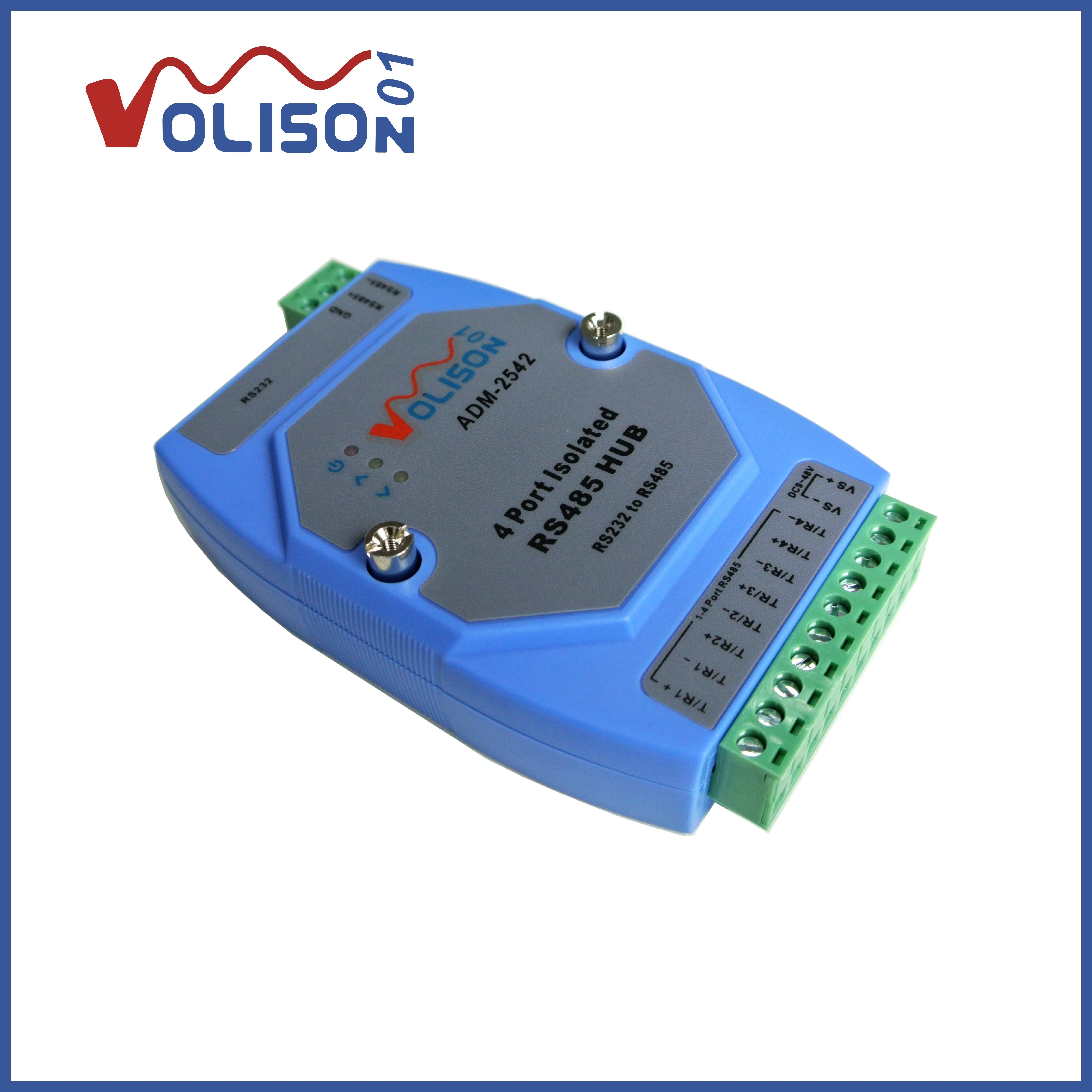

Настоящее Изображение продукции
