IM1281B автомобиля зарядки ворс замер модуль заменяет интеллектуальный счетчик Совместимость с 645 протокол энергии измерительный модуль

\
\

Модуль измерения электрической энергии серии IM1281B представляет собой модуль измерения электрической энергии переменного тока, разработанный Shenzhen Erida Photoelectric co., Ltd., который собирает потребности многих пользователей зарядных свай. Программное обеспечение и оборудование, используемые в этом модуле, все партии, используемые в интеллектуальные счетчики. Это самый маленький блок для измерения энергии. Он поддерживает протокол связи DL/T 645-2007. Пользователи зарядных свай могут заменить интеллектуальные счетчики, чтобы сэкономить. Точность измерения этого модуля отвечает требованиям JJG1148-2018.

\
\

\
\

\
Схема измерения: использование зрелого программного обеспечения и оборудования смарт-трекер \
Схема планирования: чистый блок измерения, нет другой избыточной конструкции \
Измерение переменного тока: напряжение, ток, мощность, коэффициент мощности, частота, электрическая энергия, температура \
Двусторонняя метрология: поддержка (второй маршрут нуждается в настройке) \
Стоимость покупки: лучше, чем смарт-трекер \
Точность измерения: уровень 1,0 \
Дизайн выборки: использование PT, КТ выборки \
Импульсный выход: поддерживает PF Pin выход \
Установка: встроенная Установка \
Интерфейс связи: Поддержка связи UART (ttl) без изоляции \
Эталонный стандарт: удовлетворяющий требованиям стандарта измерения по JJG1148-2018 \
Протокол связи: поддержка DL/T 645-2007 и MODBUS-RTU \

\
\

\
\

\
\

\
\

\
\

Внешний интерфейс канала

\
\

\
\

\
\

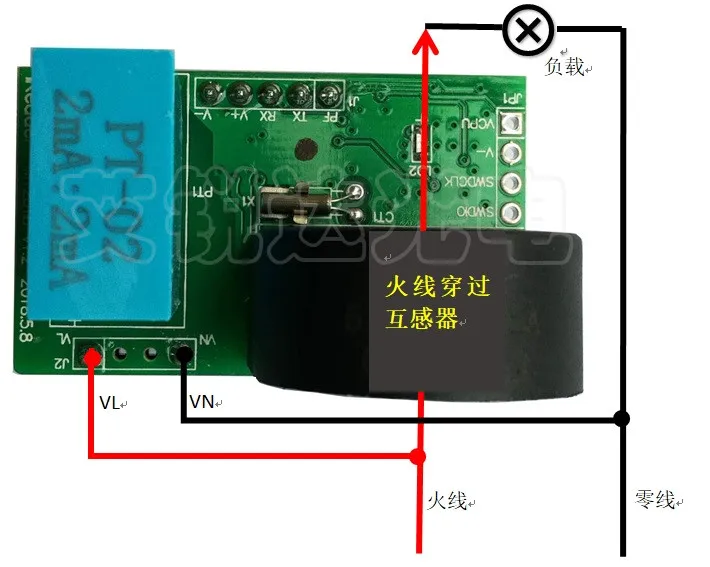

Схема фактической проводки нагрузки

\
\

\
\

Размеры и интерфейс инструкции (посылка библиотеки доступны)

\
\

\
\

PF: Выход ногиАктивная калибровка мощности импульсный выход, по умолчанию низкий уровень выхода, как правило, не нужно брать эту ногу.

\
\

TX:Модуль ttl уровень передачи, прямойУдовлетворитьMCUПолучить(Встроенный модуль1 KПодтягивать, не нужно подтягивать снаружи)

\
\

RX:МодульнаяTtlУровень приема, прямое подключениеMCUОтправить(Встроенный модуль1 KПодтягивать, не нужно подтягивать снаружи)

\
\

V +:Измерительный модуль питания, диапазон: 3,3 V-5,5 V(По умолчанию 5 В, 3,3-5,5 В блок питания нуждается в коротком RDJ, но в то же время функция обратной защиты не работает)

\
\

V-:Мощность земли

\
\

VL: Порт подключения огневой проволоки измеренного напряжения

\
\

VN: Нулевое Подключение провода измеренного напряжения

\
