4-трубы звс высокого Мощность звс низкий Давление индукционный нагрев высокочастотное закаливание

[Посылка конфигурации]

Стандартное Соответствие: нагревательная цепь и нагревательное кольцо медной трубки

Посылка 1: нагревательная цепь, нагревательное кольцо, вентилятор (демонтажная машина), водяной насос, адаптер, водопровод.

Посылка 2: нагревательная цепь, нагревательное кольцо, вентилятор (демонтаж) водяные насосы, адаптеры, трубы, тигли

В нашем магазине есть недавно разработанный 4-трубка высокой мощности звс обновленная версия с максимальным напряжением 54в, а максимальная мощность составляет около 2000 Вт.Диаметр нагревательного кольца по умолчанию составляет 63 мм, что может нагреть тигель нашего магазина и утолить железные стержни и трубы диаметром 10-20 мм. Железная труба диаметром 20-40 мм может нагреваться с помощью 75 мм нагревательного кольца, но температура закалки может не достигать.

\
\

Если вы хотите полный набор рук, вы можете использовать его, подключив провода в своих руках. Два набора тиглов лучше, чем один набор тиглов для плавки металлов. Он может расплавить 250 граммов золота или 140 граммов меди.

\
\

\
\

Наш источник питания-это высокомощный Коммуникационный источник питания, мощность 48 в 3000 Вт. Вспомогательный источник питания имеет входные и выходные линии и воздушный переключатель.

\
\

(Удаление источника питания для коммуникационного оборудования не является полностью новым, и была модифицирована проводка, и с шнуром питания и воздушным переключателем)

\
\

\
\

\
\

\
\

\
\

Схема подключения:

\
\

\
\

Выше находится блок питания с помощью huawei. Фактический источник питания Emerson, huawei, zte и других брендов. Внешний вид отличается, но параметры одинаковые. Потому что источник товаров не обязательно выдает какой из них.

\
\

Ниже приведены две другие схемы электропроводки:

\
\

\
\

[Способ использования]

\
\

1. Закрепите медную трубку на медном столбе печатной платы и затяните винт.

\
\

2. Разрежьте водопроводную трубу на три секции, подключите насос, медную трубу и резервуар для хранения воды, и подключите насос с адаптером питания.

\
\

3. закрепите вентилятор медным столбом, Подключите штекер вентилятора к интерфейсу вентилятора печатной платы и подключите красный и черный провода вентилятора непосредственно к выходу источника питания без вилки. Если это четырехпроводный вентилятор, подключены только красные и черные провода, но желтые и синие провода не подключены.

\
\

4. Электропроводка. Красный толстый провод соединяет выходной положительный полюс, синий провод соединяет отрицательный полюс, а красный провод разрезается на две секции, с пустым пространством посередине. Подключенный шнур питания коричневый подключен [L], синий подключен [N], желто-зеленый подключен [заземление].

\
\

5. При запуске источника питания, он должен быть отключен. Вентилятор питания не может быть закрыт, пока он не начнет вращаться на десять секунд.

\
\

6. На печатной плате есть интерфейс управления. Два провода можно использовать для управления нагревом цепи с помощью реле или небольших переключателей. Если вы не нагреваете что-то, откройте его и отсоедините, или монтажная плата может быть электрифицирована, но два провода этого интерфейса должны быть отключены, в противном случае монтажная плата будет нагреваться.

\
\

\
\

\
\

Тигеля:

\
\

\
\

\
\

\
\

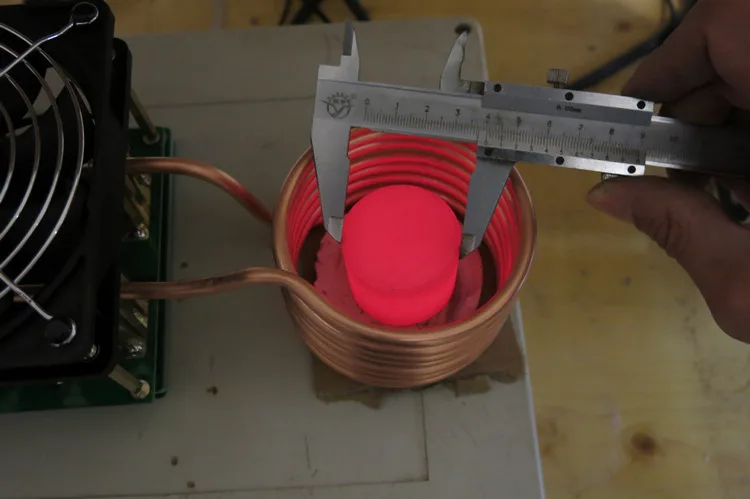

На рисунке ниже используется нагревательное кольцо внутреннего диаметра 75 мм для нагрева железного стержня диаметром 40 мм. Температура превышает диапазон моего термометра. Он составляет 600-700 градусов.
\

\
\

\
\

\
\

\
\

60 лет назад я начала проектировать и разрабатывать индукционные нагревательные цепи ZVS для продажи на Taobao. Он продается на Taobao более пяти лет. От самой ранней платы до более поздней высококачественной печатной платы, от 2 до 4 трубок, каждая версия будет соревноваться, чтобы быть подделкой. От компоновки цепи до спецификаций сопротивления, количество медных колонн, и даже Тип радиатора являются плагиатами в целости и сохранности, и некоторые продавцы обманут потребителей демонтажем силовых трубок. Многие недоброжелательные бизнесмены могут оставить всю нравственную совесть в своих целях, но они не могут постоянно проектировать свои собственные схемы. Надеемся, что все покупатели могут распознать оригинальные работы и не быть обмануты всеми видами низшего шаньцая.

\
\

Я думаю, что, размещая запись шести лет назад, ни один другой магазин Taobao не будет иметь более ранней записи ZVS индукционного нагрева транзакций.

\
\

\
\

\
\

\
\

'
