Усилитель высокого напряжения генератор плазменной музыки Arc громкоговоритель ZVS Tesla модуль катушки

Размер печатной платы: 37*77 мм

Входное напряжение питания: DC 12 В, ток 5A, блок питания выше 60 Вт, блок питания ниже 12 В 5A не может работать нормально, и блок питания выше 14 в легко повредить.

Выход: 20 кв импульсная дуговая музыка постоянного тока, высокая температура дуги

Печатная плата, материал Военная двойная панель, без запасных частей, цена 8 юаней 1 шт

Детали комплекта приводной платы, самосборный, без упаковки высокого давления, самосборка, самостоятельная сборка, самостоятельная сборка, не разряжайте рукодельный не поставляемый источник питания, цена 25 юаней 1 комплект

Сварная передняя часть приводной пластины

Отлично свареннымиЗадняя часть ведущий диск

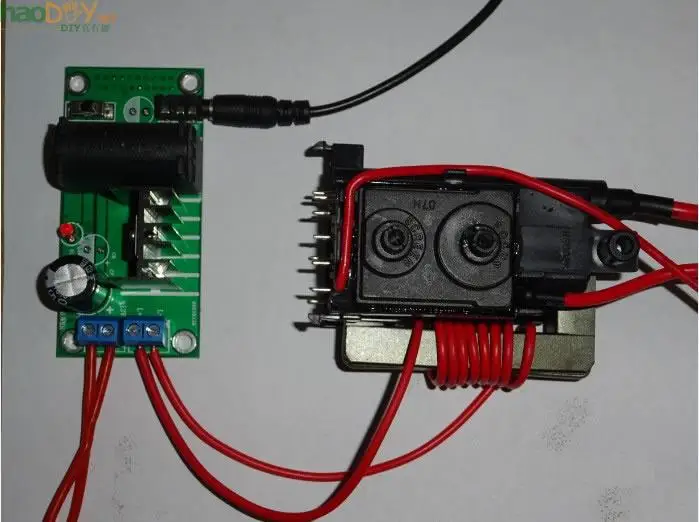

Физическая схема подключения, приводная плата, Высоковольтная посылка, разрядная игла

Видеосвязи http://www.haodiy.net/a/dianzidiy/dianyuanDIY/shengyajiangya1/2016/0801/8266.html

Разрядка игла Изготовление:

Рекомендуемое использование керамических высокотермостойких разрядных игл с фитингами

Высоковольтный разрядный электрод может быть изготовлен из толстой медной проволоки. Алюминиевый блок используется только для фиксации электрода. Не имеет специальной функции. Он может зафиксировать медный провод в соответствии с его потребностями. Дуга очень горячая, поэтому разряженный медный провод должен быть длиннее, чтобы избежать обжига деталей, используемых для фиксации медного провода.

Клиент работает
