Описание

Этот продукт не содержит источника питания, 485 преобразователя и т. д. Это только отдельный модуль.!

Гарантия на один год при нормальном использовании.

\
\

Если вам нужен счет-фактур, пожалуйста, свяжитесь со службой поддержки клиентов!

\
\

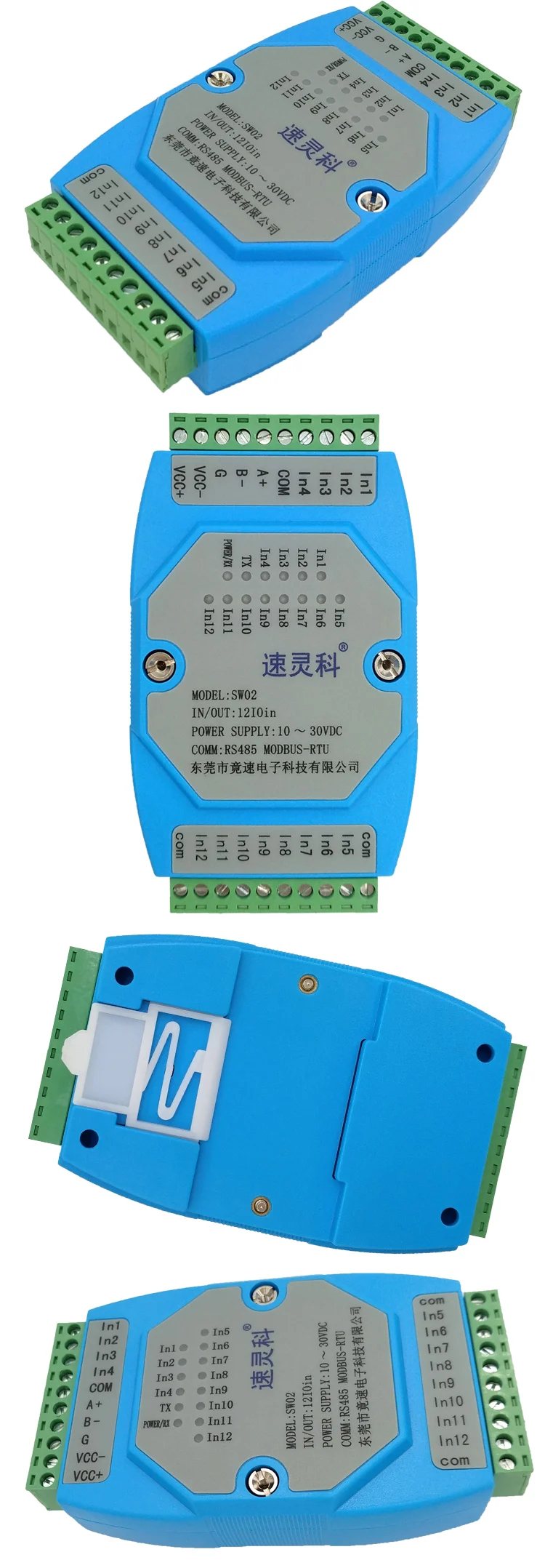

SW02 12-канальный DI Вход коммутационный модуль передатчик MODBUS-RTU протокол RS485 Связь

\
\

SW02 12-канальный DI Вход коммутационный модуль передатчик MODBUS-RTU протокол RS485 Связь

\
\

I. Применение областях

\
\

\
Входной сбор переключателей/датчиков для различного оборудования \

\
\

2. Аппаратные характеристики

\
\

\
1-способ изолированный RS485 резьбового соединения: функция защиты от перегрузки по току \
12 переключение входов \
Вход питания имеет функции защиты от обратного и тока \

\
\

Три, параметры

\
\

\
Напряжение питания 10 ~ 30 В постоянного тока \
Мощность потребляемый ток 28MA (12 V) \
Протокол связи стандартный MODBUS-RTU протокол \
Связь режим RS485 \
Связь скорость передачи данных 1200-115200 (заводским настройкам по умолчанию, 9600), 8 бит данных, 1 стоп-бит, без проверки \
Адрес связи 1-254 (заводское по умолчанию 1) \
Рабочая температура окружающей среды-40 ~ + 70 C \
Рабочая влажность окружающей среды 0-95% RH (не требуется капель воды) \
Размер 34*72*121 мм (высота) \
Стандартный метод установки 35 мм DIN с установкой рейки или винтовая установка \

\
\

Четыре, проводки

\
\

SW02 12-канальный DI Вход коммутационный модуль передатчик MODBUS-RTU протокол RS485 Связь

\
\

\
Примечание: Вход внешнего переключателя может подключать только контакты переключателя или герметичные датчики. Во избежание сжигания Внутренняя схема не допускается Входное внешнее напряжение. Если вам необходимо использовать входное напряжение, вы можете добавить обратный диод. \
RS485 строго запрещено прикоснуться к любой источник питания \
Сугубо не использовать терминалы прямого нарезания \

\
\

V. Применение параллельных сетей

\
\

SW02 12-канальный DI Вход коммутационный модуль передатчик MODBUS-RTU протокол RS485 Связь

\
\

\
Блок питания рекомендуется для каждой точки. PLC/сенсорный экран и компьютер могут управляться только одним устройством одновременно. Компьютер на изображении выше может использоваться для мониторинга данных на автобусах. Он очень полезен в разработке программного обеспечения для приложений. Можно использовать для проверки правильности или нет отправленных инструкций. Рекомендуется приобретать оборудование вместе, чтобы не повлиять на ход вторичного развития. Проблема также может быть быстро обнаружена во время ремонта. \
Параллельно, пожалуйста, убедитесь, что адрес каждого модуля не соответствует. Рекомендуется пронумеровать номер с самого начала, например: 1, 2, 3... \

\
\

6. совместимое бесплатное программное обеспечение

\
\

SW02 12-канальный DI Вход коммутационный модуль передатчик MODBUS-RTU протокол RS485 Связь

\
\

Примечание: настройки могут быть подключены только к одному устройству, и несколько устройств будут установлены одновременно.

\
\

Выберите соответствующий порт связи для открытия, по умолчанию скорость передачи данных равна 9600 бару.

\
\

Автоматический поискЭта функция компенсирует соединение с 300 до 115200 скорости передачи данных и остановится на этой скорости передачи данных при успешном подключении.

\
\

IO входЧтение & ldquo; Чтение & rdquo; прочтет статус одного ввода IO, прочитайте, чтобы все ввода IO были прочитаны один раз.

\
\

Скорость передачи данныхПосле выбора настроек можно установить настройки. После установки необходимо перезагрузить и произвести эффект. Чтение точек может считывать текущий коэффициент передачи данных.

\
\

Адрес станцииВ MODBUS-RTU используется отличительное устройство адреса станции. Некоторые значения можно установить между 1 и 254.

\
\

Первое использование предложенной покупки USB к модулю 485 +

\
\

Связь протокол

\
\

Скорость передачи данных: регулируемая, 1 стоп-бит, 8 бит данных, без проверки

\
\

Внешнее Заводское значение: скорость aud 9600, адрес станции: 1.

\
\

Прежде чем прочитать следующую информацию, пожалуйста, сначала обратитесь к MODBUS-RTU протокол!

\
\

Поддержка 03, 05 (чтение) 06 (запись) 16 (запись несколько) инструкции

\
\

Класс 4000X адрес PLC и класс конфигурации 40001 + значение адреса регистрации в таблице ниже

\
\

RS485 считывает ввода команд внешнего переключатель следующим образом

\
\

Отправка: 00 03 00 00 00 01 85 дБ

\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

\ Инструкции \	\ 00 \	\ 03 \	\ 00 \	\ 00 \	\ 00 \	\ 01 \	\ 85 \	\ ДБ \
\ Объяснить \	\ Адрес устройства \	\ Прочитайте инструкции \	\ Высокая регистр начального адреса \	\ Низком регистре начального адреса \	\ Чтение большого количества бит \	\ Меньшее количество читает \	\ Црч \	\ Угпс \

\
\

85 дБ является 16-бит CRC результат 00 03 00 00 00 01.

\
\

Функция вещания в 00:00, и все устройства на автобусе ответят.

\
\

Возвращать данные: 01 03 02 00 08 B9 82

\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

\ Инструкции \	\ 01 \	\ 03 \	\ 02 \	\ 00 \	\ 08 \	\ B9 \	\ 82 \
\ Объяснить \	\ Верните адрес устройства передачи данных \	\ Функция код \	\ Данные, 2 \	\ Байт 1 высокая \	\ Байт 1 низкая \	\ Црч \	\ Угпс \

\
\

Регистратор 00-это Вход внешнего переключателя и 08-3-й бит 1, указывающий текущее внешнее закрытие переключателя.

\
\

RS485 изменить адрес директивы:

\
\

Отправка: 00 06 00 01 00 01 18 1B (прямая трансляция отправить)

\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

\ Инструкции \	\ 00 \	\ 06 \	\ 00 \	\ 01 \	\ 00 \	\ 01 \	\ 18 \	\ 1B \
\ Объяснить \	\ Адрес устройства \	\ Напишите инструкции \	\ Высокая регистр начального адреса \	\ Низком регистре начального адреса \	\ Данных высоких \	\ Данных-низкая \	\ Црч \	\ Угпс \

\
\

Примечание: байты данных устанавливают значение адреса устройства для нас. Более подробные инструкции см. в программном обеспечении настройки.

\
\

Функции регистрации адресов:

\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

\ Адрес регистра \	\ Функция \	\ Фактическое значение \	\ (R/W) Чтение и Написание \
\ 00 \	\ IN1 ~ IN4 Входное состояние \ \ (0 отключен, 1 закрыт) \	\ Бит 0-IN1 \ \ Бит 1 IN2 \ \ Bit 2 IN3 \ \ Бит 3 IN4 \ \ Бит 4 IN5 \ \ 5 бит-IN6 \ \ Бит 6 IN7 \ \ Бит 7 IN8 \ \ Бит 8 IN9 \ \ Бит 9 IN10 \ \ Бит 10 IN11 \ \ Бит 11 является IN12 \	\ R \
\ 01 \	\ Адрес устройства \	\ 1-254 \	\ Ж/д \
\ 03 \	\ Скорость передачи данных \	\ 0-11 \	\ Ж/д \
\ 40 \	\ IN1 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 41 \	\ IN2 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 42 \	\ IN3 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 43 \	\ IN4 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 44 \	\ IN5 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 45 \	\ IN6 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 46 \	\ IN7 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 47 (Европа) \	\ IN8 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 48 \	\ IN9 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 49 \	\ IN10 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 50 \	\ IN11 государства \	\ 0 отключен и 1 закрыт \	\ R \
\ 51 \	\ IN12 государства \	\ 0 отключен и 1 закрыт \	\ R \

\
\

Примечание:

\
\

Скорость передачи данных по Bluetooth значения соответствуют фактическая скорость передачи данных:

\
\

Начиная с 0, например, когда число 5, скорость aud составляет 9600

\
\

300600, 1200,2400, 4800,9600, 19200,38400, 43000,56000, 57600,115200

\
\

Примечание: скорость передачи данных должна быть повторно заряжена после модификации. Другие значения 9600 по умолчанию.

\
\

Адрес устройства: 1-254. 0-это адрес вещания, который можно использовать только в одном устройстве. Если текущее устройство неизвестного адреса, его также можно использовать для связи путем вещания, изменения адреса связи или других операций.

\
\
