220 В в двигатель вперед и обратное управление/плата/устройство беспроводной пульт дистанционного управления реле задержки синхронизации

1:Модель продукта:YYB-36 общие функции, чтобы удовлетворить больше потребностей применения; может контролировать 2 канала соленоидных клапанов, насосов, двигателей, ремни с лампами и т. д. Работать плавно.

2:Вход Напряжение Световой поток:110 ~ 250 В

3: Выходная мощность:Может контролировать30ADC или ac нагрузка в течение

4: диапазон времени:Регулируется от 0,1 секунд до 999 минут в любое время

5: описание порта подключения:

6Функция напылением Упаковочный лист:

P-1: подайте сигнал 1, реле 1 отсасывает и автоматически останавливается;Сигнал блока2Реле2ВсасыванияBАвтоматический освежитель воздуха с таймером остановки;Сигнал3Сигнал аварийной остановки.

P-2: подайте сигнал 1, реле 1 отсасывает и автоматически останавливается;Реле2Задержка из сигнала запускаBПосле того, как время впитывается.CАвтоматический освежитель воздуха с таймером остановки(Эта функция должна быть последовательной)

P-3: после включения питания реле 1 отсасывает время A и релизов, ожидание времени C, реле 2 отсасывает время B и релизов, ожидание времени C; реле 1, 2 работы бесконечно в свою очередь

(Если двигатель управления находится в положительном и отрицательном повороте, его можно понять как: двигатель включения питания в положительном повороте в течение периода времени; остановка в течение периода времени; автоматический реверс на период времени; остановка на период времени; затем автоматический поворот вперед; Такой цикл)

P-4: сигнал 1, реле 1 всасывание; сигнал 2 (лимит), реле 1 стоп и запуск времени реле 2 всасывания; сигнал 3 (лимит), реле 2 остановка и запуск времени в B реле времени 1 всасывание; бесконечный цикл

(Если контрольный двигатель перевернут, его можно понять как: Нажмите кнопку пуска 1; Мотор поворачивается до ограничения 2, чтобы остановить в течение периода времени; автоматическое разворот для ограничения 3 для остановки в течение периода времени; затем Автоматическое вращение вперед; такой цикл)

P-5: сигнал 1, реле 1 всасывание; сигнал 2 (лимит), реле 1 стоп и запуск времени реле 2 всасывания; сигнал 3 (лимит), реле 2 остановки; сигнал 1 снова; выполнить снова

(Если контрольный двигатель перевернут, его можно понять как: Нажмите кнопку пуска 1; Мотор поворачивается до ограничения 2, чтобы остановить в течение периода времени; Автоматическое разворот до ограничения 3 до остановки;Дайте сигнал 1 снова; выполните снова)

P-6: сигнал 1, реле 1 всасывание; сигнал 2 (предел), реле 1 стоп; сигнал 1, реле 2 всасывание; сигнал 3 (предел), реле 2 стоп;

(Если двигатель управления перевернут, его можно понять как: Нажмите кнопку Пуск 1; Поверните к ограничению 2 остановки; нажмите кнопку Пуск 1 снова; Поверните назад к ограничению 3 остановки;)

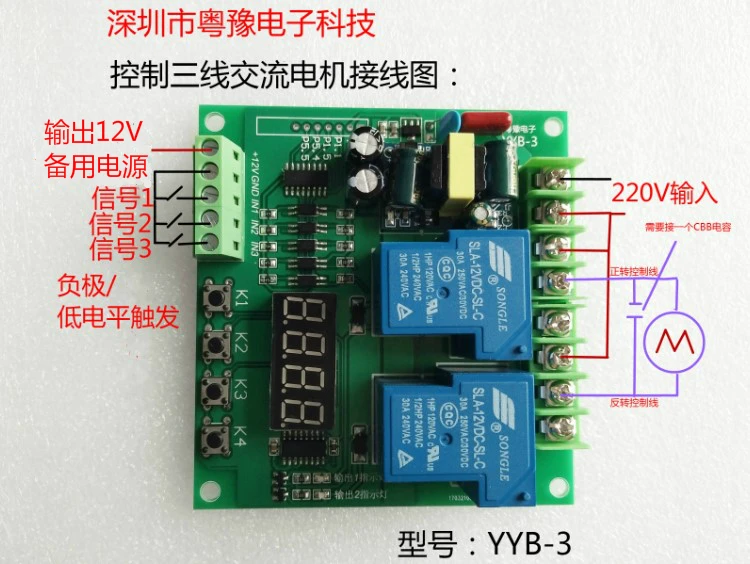

9Проводка схематичный рисунок:
