1 Введение модуля

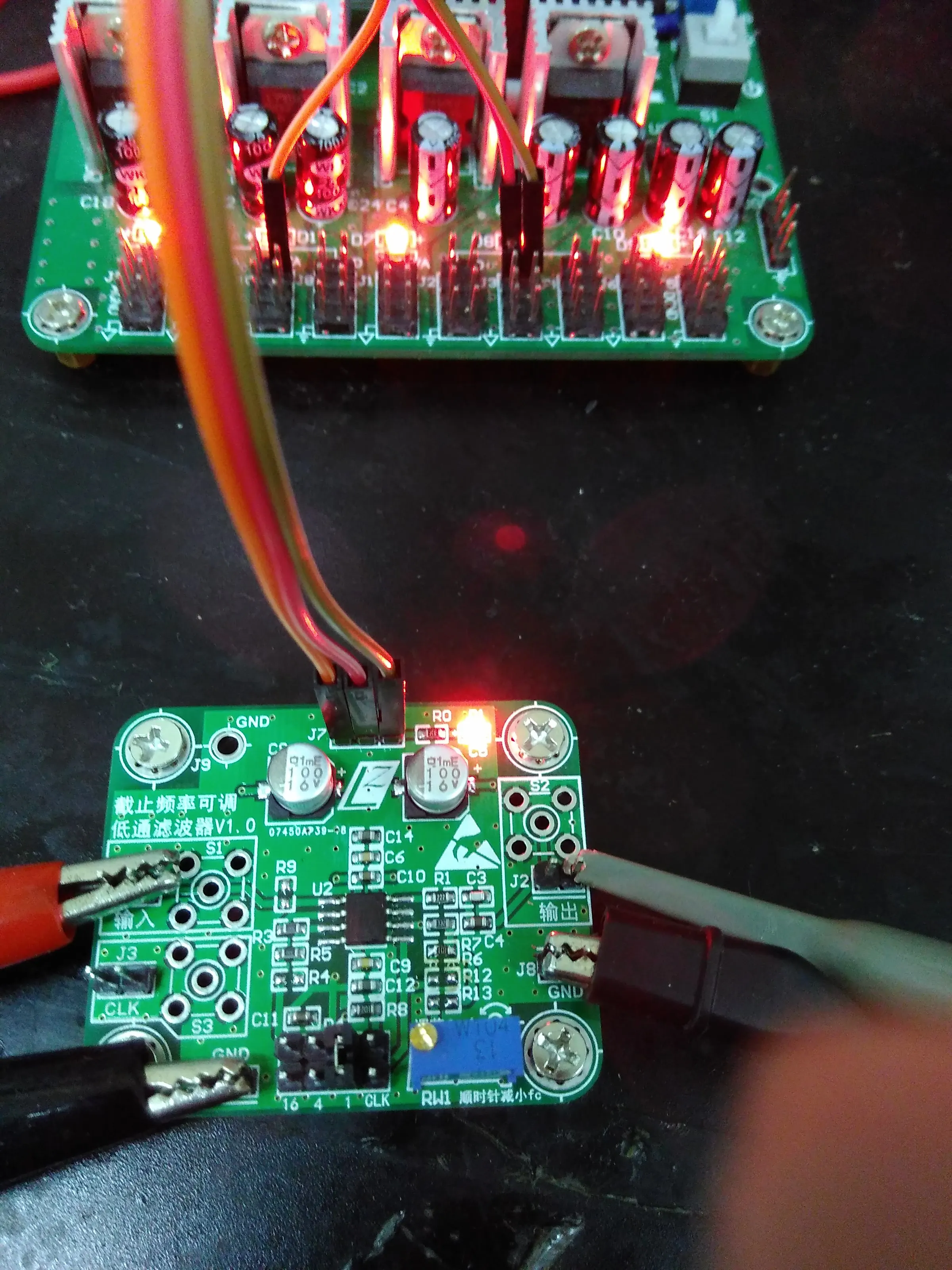

Формирование сигналаСхема является незаменимой частью устройства сбора данных. С непрерывным развитием технологии сбора данных, требование к цепи кондиционирования сигнала становится все выше и выше. Степень оптимизации конструкции цепи напрямую зависит от точности и стабильности устройства сбора данных. Схема фильтра является ключом модуля кондиционирования сигнала. Обычные для активного отдыхаВолновой фильтрОн состоит из операционного усилителя, резистора и конденсатора, но трудно настроить параметры. Кроме того, при использовании в высокочастотных ситуациях распределенная емкость вокруг компонентов будет значительно влиять на характеристики фильтра и заставлять его отклоняться от заданного рабочего состояния. Обычный активный сетевой фильтр также трудно достичь узкой полосы пропускания из-за его плохой стабильности, и это не легко получить высокую пропускную способность.QЗначение, трудно удовлетворить системные требования. Схема кондиционирования сигнала, используемая в этой конструкции10 ордеров эллиптических низких частотФильтр может фильтровать и регулировать выходной сигнал с высокой точностью, чтобы удовлетворить требования высокой точности и стабильности устройства сбора данных. По сравнению с общим активным фильтром, фильтр может фильтровать и регулировать выходной сигнал с высокой точностью.ЭтоФильтр имеет преимущества меньшего количества внешних компонентов, простой структуры, регулируемой частоты отключения, удобной регулировки параметров и лучшей стабильности.

Основные характеристики модуля следующие:
(1)Фильтр характеристикиЭллипсХарактеристики, максимум1,5Двойное увеличение частотыЗатухание больше, чем50dB.
(2(Отсекающий Диапазон частот: Ручная регулировка:700 Гц ~ 200 кГц; ВнешнийCLK:400 Гц ~ 300 кГц.
(3Максимальное входное напряжение:8Vpp.
(4Модуль максимумСмещение DC меньше, чем 20mV.
(5Модуль по умолчанию± 5 VБлок питанияВы можете выбратьОдин источник питания ( + 5/+ 3 вМощность питания(Для одного источника питания минимальный входной уровень должен быть больше, чем100мв, частота отключенияМеньше, чем 100 кГц)
(6Входной и выходной интерфейсы принимают контактный интерфейс и радиочастотный интерфейс головки, по умолчанию сварочный контактный интерфейс.
(7Модуль проектирует домкрат.GNDОн используется для подключения ручки заземления мультиметра для облегчения тестирования пользователя.
(8В соответствии с фактическими потребностями пользователей, соответствующие модули могут быть настроены бесплатно.

По сравнению с активным фильтром, этот модуль имеет три преимуществаS:

ØСхема очень проста, просто нужно поменять.РезисторЧастоту среза можно регулировать.

ØВы можете выбрать, чтобы пройти.Внешний CLKДобиться более точной частоты отключения;

ØНа выборОдин источник питанияМощность питания;

2 Интерфейсный модуль

Входные и выходные интерфейсы используют контактный интерфейс. Интерфейсные схемы модулей показаны на рисунке.2Это показано на рисунке.

Рисунок 2 схема интерфейса модуля

3 Модуль Интерфейс способ подключения

МодульнаяОтладочные соединения показаны на рис. 1, соответственно.3, 4Это показано на рисунке.

Рисунок 3 схема отладочного соединения

Рисунок 4 схема отладочного соединения

4 Модуль отладки эффект

Следующие тестовые данные настраиваются вручную в режиме отключения частоты. Тестовые данные модуля показаны на диаграммах, в основном показывая кривую амплитудно-частотной характеристики модуля.

1.Амплитудно-частотные характеристики минимальной частоты Отключения:

По графику данных видно, что эллиптическая характеристика минимальной частоты отсечения является явной.1,5Удваивание частоты затухание частоты больше, чем50dB.

2,10 кГцАмплитудно-частотные характеристики отсечки:

Как видно из диаграммы данных10 кГцCut-ВЫКЛ частоты1,5Частота двойного среза очень близка50dB.

3Максимальная амплитудно-частотная характеристика отсечки:
