AD9833 модуль DDS модуль предоставляет Тесты программы синусоидальный/квадратный/Треугольная волна генератор сигналов

AD9833 DDSМодульная

1Модуль введение

AD9833Это низкая мощность, программируемый и на основеDDSЧип генератора сигналов может генерировать синусоидальные, треугольные и квадратные волны и выводить их из одного порта. Выходная частота и фаза могут быть изменены программой. Частота регистр28Положение. Тактовая частота является25 мГцЭто может быть реализовано.0,1 ГцРазрешение. Точно так же, тактовая частота1 мГцВ то время,AD9833Может достичь0,004 ГцРазрешение.AD9833Запись данных (тактовая частота) через трехпроводной серийный интерфейсMax = 40 мГц)

Основные особенности модуля следующим образом:

(1)ФункцияТот же порт производит выходСинусоидальные, треугольные или квадратные волныОдин из них.

(2)Характеристики фильтрацииДля обеспечения эффективной фильтрацииDDSПолученный ложный шум, модуль использует7Заказ пассивную эллиптическую фильтрацию низких частотСхема, частота отключения около10 мГц. Схема фильтра обеспечивает плавный выход синусоидальных и треугольных сигналов.

(3)Выход частоты и амплитуды:СинусоидаВыходная частота приблизительно достижима10 мГц,Треугольная волнаВыходная частота приблизительно достижима2 мГц,МеандрВыходная частота приблизительно достижима100 кГц(Частотный диапазон выхода квадратной волны узок, одна причина в том, что гармонический компонент выхода квадратной волны фильтруется после фильтрации; другая причина-проблема самого чипа, даже если большая частота квадратной волны не фильтруется, будет Перехват и звенящий феномен). Амплитуда выходного сигнала зависит от частоты выходного сигнала. См. следующие результаты отладки.

(4)AD9833Основной тактовая частотаПрименение25 мГцАктивный кварцевый генератор может быть реализован0,1 ГцРазрешение.

(5)Источника питанияРабочее напряжение2,3 В ~ 5,5 ВПо умолчанию использования+ 5 В.

(6)Интерфейс и режим управленияВыходной сигнал принимаетSMAИнтерфейс; управленияAD9833ПрименениеПоследовательныйИнтерфейс использует режим вставки pin.

(7)Размер модуля:2,5 смX3,5 см.

(8Этот модуль проектирует наземный контрольное кольцо для облегчения тестирования пользователя.

2Интерфейсный модуль

Каждый интерфейс модуля показан на рисунке.

Схема интерфейса модуля

Определения интерфейса управления и питания приведены в следующей таблице.

3Модуль Интерфейс метод подключения

Схема подключения отладки модуля показана на рисунке.

Схема подключения отладки модуля

4Модуль отладки эффект

Условия испытания: выход модуляVOUTИспользование радиочастотной линии и подключения осциллографа, использование входного сопротивления осциллографа1 м Omega.

1Синусоидальный сигнал Тесты сигнала

1 ГцСинусоидальный выходной

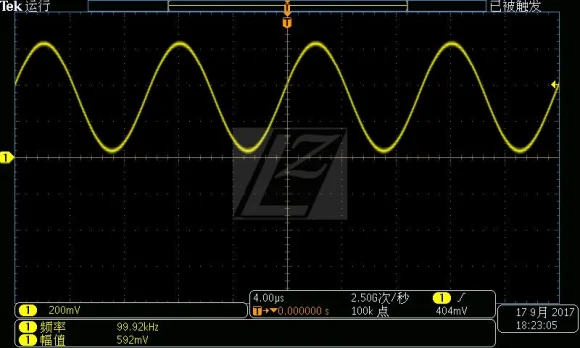

100 кГцСинусоидальный выходной

500 кГцСинусоидальный выходной

1 мГцСинусоидальный выходной

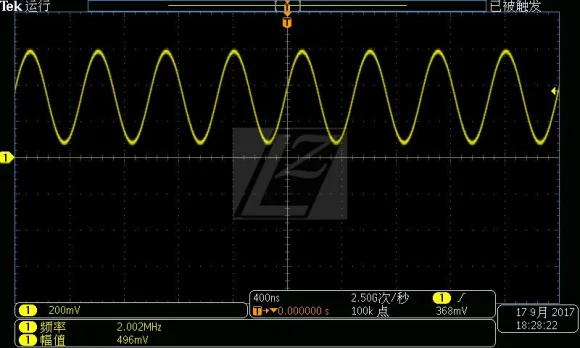

2 мГцСинусоидальный выходной

5 мГцСинусоидальный выходной

7 мГцСинусоидальный выходной

9 мГцСинусоидальный выходной

10 мГцСинусоидальный выходной

2Треугольная волна Тесты сигнала

Выход 1 Гц треугольная волна

Выход 1 кГц треугольная волна

Выходная 100 кГц треугольная волна

Выходная 500 кГц треугольная волна

Выход 1 мГц треугольная волна

Выход 2 мГц треугольная волна

3Меандр Тесты сигнала

Выход 1 Гц Fang Bo

Выход 1 кГц Fang Bo

Выход 10 кГц Fang Bo

Выход 50 кГц Fang Bo

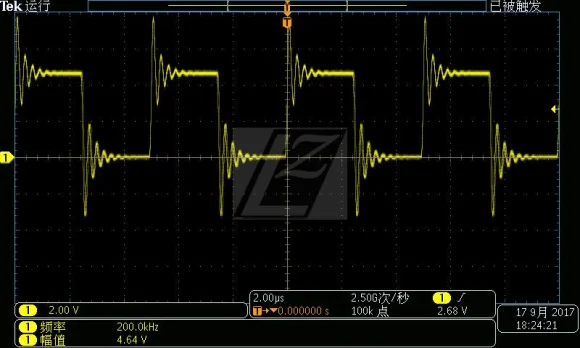

Выход 100 кГц Клык Бо

Выход 200 кГц Клык Бо
