EP4CE10 Altera Cyclone четыре поколения FPGA + USB развитию Y7c68013 высокое Скорость USB2.0

Информация о продукте

Макетная плата использованиеFPGA + USBСхема проектирования, основной чип использованияAlteraКомпанияЦиклон Характеристическая вязкость полимера EСерияEP4CE10F17C8Чипа.USBПрименениеКипарисКорпоративныеUSB2.0Высокая скорость чипCY7C68013A.

[Чип Введение]

EP4CE10:BGA256Инкапсуляция, внутренние ресурсы следующие

[Схема чипов и компонентов]

[Ресурс профиль]

CY7C68013:

QFN56Посылка, с переключением между дальним и чип Встроенный USB2.0 трансивер, интеллигентая (ый) последовательный интерфейс двигателя (SIE) и улучшенный тип.8051 микропроцессор.

H57V256:

Доска с вертикальной загрузкой2 ломтика256 Мбит/сSDRAM (синхронное динамическое ОЗУ)Память, ширина одного чипа составляет 16 бит, а 2-32bit.

M25P16:

16 Мбит/сПоследовательная флеш-памяти. Память конфигурации ПЛИС.

AT24C64:

USBМикросхема памяти, 2 провода последовательный EEPROM, 64 K (8192x8) бит.

LM75A:

Измерение температуры чип имеет 0,125 градусов.ВысокоточныйРазрешающая способность.

AMS1117:

Чип управления питанием, 1,2 в, 2,5 в, 3,3 В.

Кварцевый резонатор:

48 МГцАктивный кварцевый генератор.

Светодиодный:

Мощность индикатор светодиодный;FPGAИндикацией государстваСветодиодный.

Защита от короткого замыкания:

6,2 VСтабилизатор напряжения охраны окружающей среды; 300мА предохранитель самовосстанавливающийся страховки.

[Интерфейс класса]

Дополнительный порт:

За рубежомЕсть 85 внешних интерфейсов расширения в отделе 2,54 мм. Удовлетворить потребности двух разработок.

JTAG, как интерфейс:

FPGAДля скачивания программ и отладки интерфейс.

USB мини-интерфейс:

Верхний компьютер подключен к интерфейсу для записи и загрузки чип USB программного интерфейса.

Интерфейс питания постоянного тока:

5 VМощность входной интерфейс.

Фильтр конденсатор с алюминиевой крышкой:

Макетная плата, каждый источник питания добавляется.Фильтр высокого качества конденсатор с алюминиевой крышкойУбедитесь, что вход и выход являются стабильными и надежными.

Мощность переключатель

Кнопка сброса

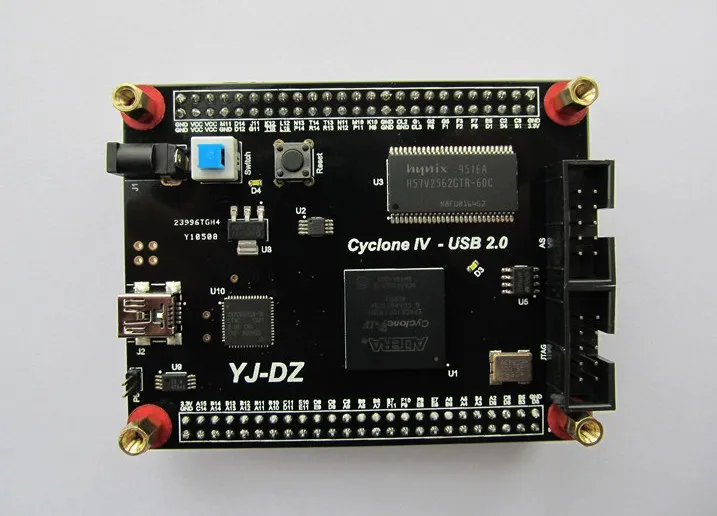

Макетная плата физическая карта

Скорость тест

Скорость фактические испытания30 МбайтВыше скорость передачи будет отличаться в зависимости от конфигурации хост-компьютера.:

Смешанный материал товара

2 продукта cd-rom:

Среда разработки (Quaters II, NIOS II и другое программное обеспечение) Руководство по разработке и код образца (Verilog, NIOS II C) Схема схемы (формат PDF) Материалы для разработки FPGA и USB (включая различные устройства, технические характеристики, материалы для обучения, материалы для разработки)

Ручной снимок экрана:
