DC-DC Вт 1200 постоянное напряжение постоянного тока высокой мощности Boost модуль светодио дный LED Drive солнечной зарядки

Супер большой дизайн радиатора (85 мм * длинные 62 мм * широкие 64 мм * высокие), и черная окислительная обработка (черный эффект окисления тепловыделения отличный). Поддержка 12-60 в широкого входного напряжения, 12-80 в регулируемое широкое выходное напряжение, Ультра низкий входной выход дифференциал напряжения.

Модуль параметры:
Наименование модуля: 1200 повышение ветрового контроля модуль постояннного тока
Свойства модуля: неизолированный модуль наддува (boost)
Входное напряжение: 8-60 в
Вход ток: 20A
В состоянии покоя Рабочий ток: 15mA (12 V талии 20 V, выходное напряжение будет увеличиваться, в то время как Gao Jing ток увеличивает).
Выходное напряжение: 12-80 в непрерывно регулируемый
12-80 V настраиваемый
Выходной ток: 20А Макс более 18А, пожалуйста, усилите тепловыделение (связанные с входным и выходным дифференциальным давлением, чем больше дифференциального давления, тем меньше выходной ток)
Диапазон постоянного тока: Макс 20А
Выходная мощность: = входное напряжение * 20A, например: вход 12 В * 20A = 240 Вт, вход 24 в * 20A = 480 Вт,
Вход 36 V * 10A = 720 W, введите 48 V * 20A = 960 W, введите 60 V * 20A = 1200 W
Если требуется больше энергии, два модуля могут быть использованы параллельно, например, выход 30A, и два модуля могут быть использованы параллельно.
Ток каждого модуля регулируется до 15а.
Рабочая температура:-40 ~ + 85 градусов (пожалуйста, усилите тепловыделение при слишком высокой температуре окружающей среды).
Рабочая частота 150 кГц
Эффективность преобразования: до 95% (эффективность зависит от входного, выходного напряжения, тока и дифференциального давления).
Защита от перегрузки по току: есть (с ограничением тока и регулированием тока, выходной ток может регулироваться для ограничения тока, ток превышает текущее предельное значение, автоматически уменьшает выходной ток до минимального 5А, в зависимости от природы тока нагрузки будет отличаться.)
Защита от короткого замыкания: имеет (вход 20А предохранитель) двойную защиту от короткого замыкания, безопаснее использовать.
Защита обратного подключения: нет, при необходимости, введите диод на входе.
Выход анти-заливка: да, нет необходимости добавлять антиреверсивное диод при зарядке.
Установка: 4 винта 3 мм.
Режим подключения: Терминал без сварочного выхода.
Размер модуля: длина 85 мм ширина 63 мм высота 64 мм
Область применения:
1, DIY Регулируемый источник питания, вход 12 В может быть, выход может быть 12-80 в регулируемый.
2, источник питания для вашего электронного устройства, и вы можете установить выходное значение в соответствии с вашим напряжением системы.
3, как источник питания транспортного средства, для вашего ноутбука, КПК или всех видов цифровых продуктов.
4. DIY, высокомощный мобильный источник питания для ноутбуков: с большой емкостью 12 В литиевой батареи, ваш ноутбук может быть освещен, где бы он ни был.
5, солнечные панели стабилизируются.
6, зарядка батареи, литиевые батареи и так далее.
7. Мощный светодиодный фонарь.
Описание работы:
1. выбор диапазона входного напряжения: Заводская по умолчанию 12-60 в вход.
Два, выходное напряжение и метод регулирования тока:
1. Отрегулируйте выходное напряжение: Отрегулируйте CV потенциометр, следуйте вашему аккумулятору или светодиодный, установите выходное напряжение на необходимое напряжение. Например, 10 серий светодиодный регулятор напряжения 37 в, четыре серии батареи 55 в.
2. отрегулируйте выходной ток: Установите потенциал CC около 30 циклов против часовой стрелки, установите выходной ток до минимального, Подключите светодиодный и настройте позиционер CC к току, который вам нужен. Для зарядки аккумулятора, после разрядки аккумулятора, получите выход и отрегулируйте CC до тока, который вам нужен. (При зарядке необходимо использовать разряженный Аккумулятор для регулировки, так как чем больше батарей остается, тем меньше ток зарядки.) Пожалуйста, не регулируйте ток с помощью короткого замыкания. Структура Цепи Модуля наддува не может быть переключена короткой схемой.
3. регулирование перегрузки по току: предназначено для защиты от короткого замыкания на выходе, что означает, что, когда выходной короткого замыкания превышает заданный ограничительный ток короткого замыкания, выход отключения питания является минимальным 5А, в зависимости от нагрузки, чтобы защитить модуль питания и электрическое оборудование от повреждений. Метод регулировки: во-первых, установите ток точки защиты, если это 8А, Защитите. Выходной ток можно отрегулировать до 8А путем регулировки выходного тока, а затем выходной ток может быть уменьшен до минимального резкого за счет регулировки & ldquo; перегрузки по току и rdquo; CL потенциометр (вращение часов). Время перегрузки составляет 8А. (Обратите внимание, что если ток в точки защиты ниже, чем ток, требуемый оборудованием, источник питания будет защищен. Рекомендуется, чтобы, если не требуется защита от перегрузки по току, лучше повернуть по часовой стрелке до максимум до 30 циклов.

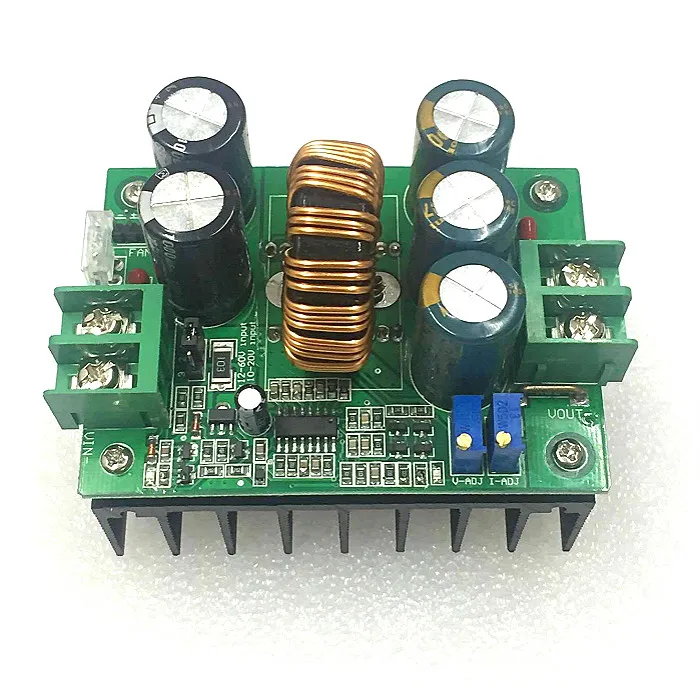

3. импорт 27 мм большой железный-кремниево-алюминиевый Магнитный кольцо, двухпроводная обмотка толстой медная эмалевая проволока, утолщение алюминиевого радиатора, так что весь модуль температуры ниже, вход два 470 мкФ/100 V электролитических конденсатора, выход три 470 мкФ/100 V низкого сопротивления электролиза, и выход пульсации ниже. Вертикальная конструкция индуктора более стабильна, помехи меньше, сменный предохранитель, двойная защита более надежна. Общий дизайн очень разумный, и конструкционный дизайн очень важен.

Особое внимание следует обратить на вход перенапряжения короткой замыкаемой крышки.
