Описание

Тип 1: одиночная материнская плата (самозагрузка)

Тип 2: материнская плата + два резистора 5 Вт 7,5 Ω

Тип 3: материнская плата + два алюминиевого сопротивления 50 Вт 6Ω с высокотемпературным проводом

Тип 4: материнская плата + 2 × 7,5 Ω + 50 Вт 6Ω алюминиевое сопротивление с высокотемпературным проводом

Новая обновленная версия 2,3 интерфейс питания microUSB для высокой прочности, не легко отвалится, более прочный!

Увеличение текущей нулевой автоматической функции отслеживания, общий тест, даже если нагрузка только 20 мА ток может достигать в пределах 2 мА ошибки!

Метод оценки соответствия сопротивления: согласно законам Ома, значение сопротивления = Напряжение Батареи делится на Ожидаемый ток разряда, выбор мощности сопротивления-это напряжение батареи, помноженное на Ожидаемый ток разряда более чем в два раза, чем результат, следует отметить, что полное напряжение батареи относительно высокое, Чтобы гарантировать, что полное напряжение не может превышать ток 3.0A! Например, когда ток 2А необходим для тестирования аккумулятора 12 В, Сопротивление нужно 6Ω, когда мощность 50 Вт, полное напряжение нового аккумулятора 12 В составляет около 13,5 в, соответствующий пиковый ток 13,5/6 = 2,25 а менее 3 А, который может использоваться.Кроме того, если вы используете тест лампы, ток может занять менее половины (1.5A), потому что холодостойкость лампы очень низкая, пусковой импульсный ток очень большой, слишком большой выбор может непосредственно сгореть цепь!

Примечание: сопротивление нагрузки вызовет сильную жар во время сопротивления разряда. Пожалуйста, обратите внимание на безопасность. 50 Вт алюминиевый корпус резистора, пожалуйста, установите его на металлическую пластину.

Детальные параметры:

Напряжение питания: DC4.5-6V (интерфейс micro USB)

Рабочий ток: не более 70 мА

Напряжение разряда: 1,00-15,00 в разрешение 0,01 в

Диапазон напряжения: 0,5-11,0 в

Поддержка тока: не более 3.000A разрешение 0.001A

Погрешность измерения напряжения: менее 1% + 0,02 в

Погрешность измерения тока: менее 1.2% +-0,002a

Диапазон емкости батареи: 9999Ah (1Ah = 1000 mAh) значение больше при переключении с запятой, когда менее 10Ah отображается как X. XXX, более 10Ah отображается как XX. XX, и так далее.

Размер печатной платы: 50 мм X 37 мм

Размер продукта: 50 мм X 37 мм X 17 мм (Длина X Ширина X высота, включая медную высоту ноги)

Вес доски и арматуры: одна доска 28 г (включая медную колонну), две 5 Вт керамическое сопротивление 9 г, 50 Вт Сопротивление 27 г (включая провод)

Примечание: чтобы повысить точность измерения напряжения, эта цепь спроектирует смещение постоянного тока. Когда терминал ни к чему не подключен, он будет отображать небольшое напряжение, что не влияет на фактическое измерение. Если вы закоротите входной терминал (в это время он должен быть 0 В), он будет отображать 0. Если вы хотите понять принцип, вы можете посмотреть теорию суперпозиции в электротехнике.

Применение метод:

1. Тестовая батарея должна быть заполнена электроэнергией.

2. Подключите положительный электрод батареи под тестом к входному положительному электроду, отрицательный электрод к входному отрицательному электроду, не обратимый (с разворотом нагрузки может повредить цепь)! Подключите нагрузку к выходному положительному полюсу и выходному отрицательному полюсу и включите тестер micro USB (без настольного компьютера или ноутбука USB питания) для отображения напряжения батареи.

3. прямое тестирование запуска только нужно нажать кнопку & ldquo; OK & rdquo;, тестер может автоматически установить соответствующее напряжение в соответствии с полным напряжением заряда батареи, и будет отображаться три раза перед запуском теста. Выходное напряжение необходимо установить вручную, только нажав & ldquo; + & rdquo; или & ldquo;-& rdquo; когда напряжение батареи отображается, выходное напряжение отображается в качестве начала P с последующим значением напряжения 0,1 в, а затем нажатием & ldquo; Ок & rdquo; для начала тестирования.

4. Тестер включит электронный переключатель для управления нагрузкой после начала испытания. Данные тестового процесса показывают, что он будет вращаться между разрядностью (Ач), током разряда (а) и напряжением батареи (в). Когда напряжение батареи достигает заданного выходного напряжения, тестер отключает переключатель управления нагрузкой, а данные дисплея остаются выше емкости (Ah) и мерцают с помощью соответствующего индикатора. В данный момент Емкость Дисплея-это фактическая разрядная емкость аккумулятора, нажмите & ldquo; OK & rdquo;, чтобы остановить мерцание, чтобы данные могли отображаться стабильно, И затем вторичное нажатие кнопки «ок» восстановлено до состояния включения питания может заменить тест батареи следующий раздел & helгуб; И helliр;

Код ошибки и значение:

Err1: напряжение батареи выше 15 в

Err2: напряжение батареи ниже, чем установленное выходное напряжение.

Err3: батарея не выдерживает сброс нагрузки тока или слишком большое внутреннее сопротивление цепи.

Err4: ток слишком большой (ток превышает 3.1A).

Err5: неправильное использование или неправильная проводка привели к выгоранию устройства, который непригоден для использования (выборка тока или переключатель управления MOS выгорания)

Примечание: Если батарея перевернута, нагрузка включена и ток нагрузки большой (около> 0.8A). Это, вероятно, повредит лампу переключателя цепи!

Завод был откалиброван и протестирован один за другим, и разработана вторичная функция калибровки. Если требуется дополнительная калибровка, пожалуйста, обратитесь к продавцу за полными инструкциями (Примечание: выполнение вторичных калибровочных требований означает отказ от гарантии).

Часть изображения:

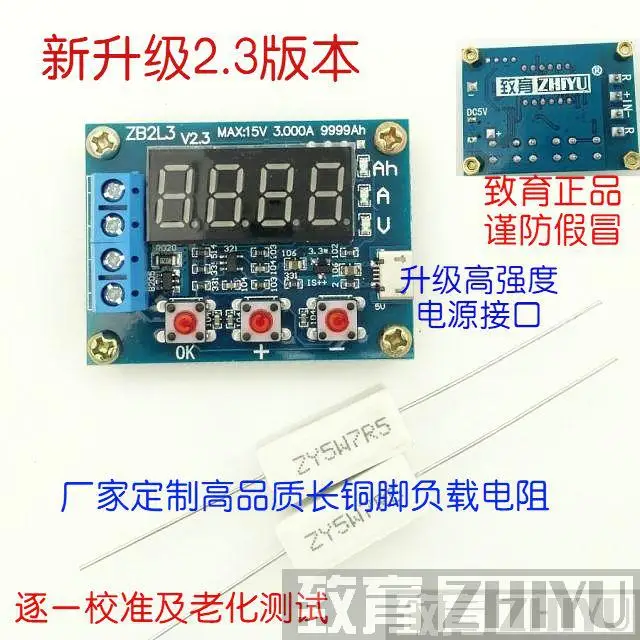

ZB2L3 батарея ёмкость тесты er внешняя нагрузка разряда В Тип 18650-12 В батарея 1,2 равных ёмкость тесты
