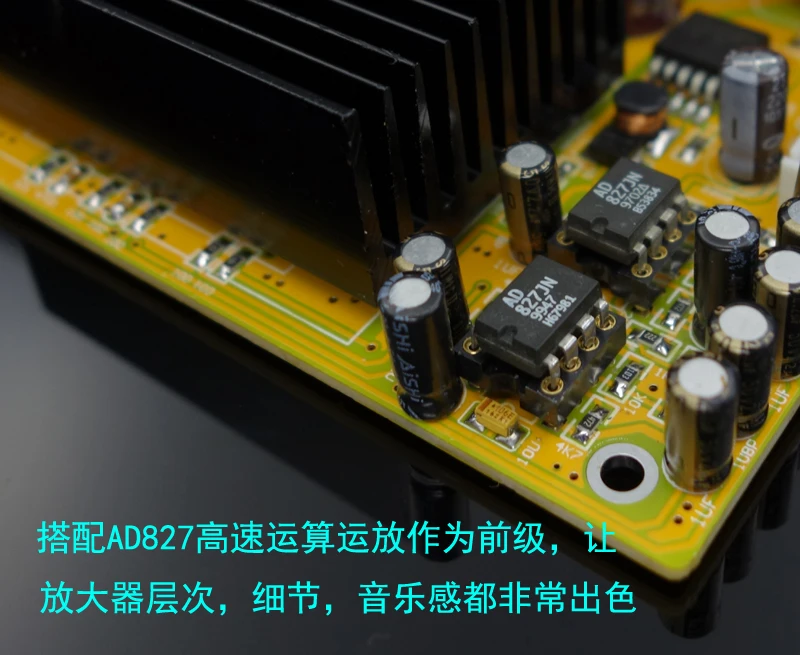

2x300 Вт TAS5630 двухканальной D Класс цифровой Мощность усилитель доска HIFI высокое Мощность группа AD827 бывший уровень

Класс TAS5630D усилители могут управляться на DC48V 4 евро нагрузки для того, чтобы обеспечить 300 W + 300 W старио выходная мощность. Они принимают PurePath (?) Технология HD и TI усовершенствованная Закрытая петля для достижения высокой четкости медиа воспроизведения и ультра-низких искажений для следующего поколения Blu-Ray систем домашнего кинотеатра, одномашинных домашних кинотеатров, профессиональных аудиосистем. Это современный цифровой усилитель мощности в настоящее время.

\
\

Это флагманский цифровой усилитель мощности с отличным анализом и детализацией, очень мощным приводом и очень низким энергопотреблением.

\
\

Эта плата используется для готовой продукции, и ее можно использовать на электричества.

\

Выпрямитель и конденсаторы фильтра, конденсаторы фильтра не должны быть ниже 22000 мкФ, в противном случае мощность impure влияет на SNR. Кроме того, потенциометр и другие голые элементы должны быть хорошо экранированы и обработаны в соответствии с спецификациями.Тихий, как глубокое море

\

\
\

Параметры:

\
\

DC = 50 в, R = 4 и Omega, THD + N = 10%, P = 300 Вт
\
DC = 50 в, R = 6 и Omega, THD + N = 10%, P = 210 Вт
\
DC = 50 в, R = 8 и Omega, THD + N = 10%, P = 160 Вт
\
DC = 50 в, R = 4 и Omega, THD + N = 1%, P = 240 Вт
\
DC = 50 в, R = 6 и Omega, THD + N = 1%, P = 160 Вт
\
DC = 50 в, R = 8 и Omega, THD + N = 1%, P = 125 Вт
\
Общее гармоническое искажение (THD + N): <1%
\
Соотношение сигнал/шум (SNR):> 100 дБ

\
\

Вход импеданс: 20 kΩ
\
Выходное напряжение сдвига: <150 мВ
\
Напряжение коэффициент усиления антенны: Регулируемый
\
Коэффициент конверсии (SR): 50 в/США
\
Частотный диапазон отклика: 20 Гц -- 20 кГц
\
Диапазон электропитания: DC20--DC50V (рекомендуемый диапазон 20-45 В, не рекомендуется для предельного напряжения 48-50в).
\
Размер печатной платы:101,6*98,5

\
\

Точки для внимания:Плата-источник питания постоянного тока, не входящий непосредственно AC, для использования трансформатор переменного тока, можно подвешивать мост выпрямителя и конденсатор фильтра. Кроме того, мощность постоянного тока не должна превышать 50 В, и не ниже 20 в, менее 20 в не начнет. Кроме того, выходная мощность зависит от источника питания. 50 в будет в 4 раза мощнее, чем 20 в.

\
\

\
\

\
\

\
