Плотины аналоговые приобретения серии1, аналоговые сигналы делятся на 0-5 В, 0-10 В, 0-20 мА и 4-20 мА, а входной сигнал по умолчанию-4-20 мА. 2, интерфейсы связи делятся на RS232, RS485, USB, RJ45 сетевой порт и сетевой порт + WI-FI. 3, протокол связи принимает протокол MODBUS. 4. продукты обеспечивают спецификации протокола управления, инструкции по контролю запросов (в инструкциях), поддерживающие программное обеспечение, VB и VC справочный источник, серия сетевого интерфейса для обеспечения Android версии программного обеспечения приложения; 5, устройства серии плотины могут общаться с PLC, программным обеспечением конфигурации, экраном конфигурации и так далее. Примечание: AI относится к аналоговому сигналу, DI относится к сигнал переключения, DO относится к релейному выходу, DA относится к аналоговому выходу |
| Классификации | Модель | Функция | Характеристика |
| Аналоговый сбора данных | 0400AI-YD | 4 дорожных AI | 12 плата сбора данных приобретения, 35 мм карты с установкой рейки |
| 0600AI-YD | 6 дорожный AI | 12 плата сбора данных приобретения, 35 мм карты с установкой рейки |
| 0800AI-YD | 8 дорога AI | 12 плата сбора данных приобретения, 35 мм карты с установкой рейки |
| 1000AI-YD | 10 дорожный AI | 12 плата сбора данных приобретения, 35 мм карты с установкой рейки |
| 1200AI-YD | 12 дорожный AI | 12 плата сбора данных приобретения, 35 мм карты с установкой рейки |
| 1400AI-YD | 14 дорожный AI | 12 плата сбора данных приобретения, 35 мм карты с установкой рейки |
| 1600AI-YD | 16 road AI | 12 плата сбора данных приобретения, 35 мм карты с установкой рейки |
| Релейный выход + аналоговое получение | 0404A | 4 road DO + 4 road AI | Он имеет функции вспышки, вспышки и стробоскопа и 12 плата сбора данных аналогового сбора. |
| 0408A | 4 road DO + 8 road AI | 30A большой ток релейный выход, выход изоляции контакта, функция вспышки. |
| 1012A | 10 дорога до + 12 дорога AI | Он имеет функцию вспышки и вспышки, и 12 плата сбора данных аналогового сбора. |
| Релейный выход + количество переключателей сбора + аналоговый сбор данных | 0222 | 2 дороги до + 2 дороги DI + 2 дороги AI | 5-24 V optocoupler вход, функция вспышки и вспышки, 12 плата сбора данных аналогового сбора. |
| 1066 | 10 дорога до + 6 Дорога DI + 6 Дорога AI | Вход optocoupler 5-24 V, функция мерцания, 12-плата сбора данных аналогового сбора, поддержка функции связи DO и DI, различные режимы работы |
| 10102 | 10 дорога до + 10 дорога DI + 2 дорога AI | Вход optocoupler 5-24 V, функция мерцания, 12-плата сбора данных аналогового сбора, поддержка функции связи DO и DI, различные режимы работы |
| 14142 | 2 дорога до + 14 дорога DI + 14 дорога AI | Вход optocoupler 5-24 V, функция мерцания, 12-плата сбора данных аналогового сбора, поддержка функции связи DO и DI, различные режимы работы |
| 16CC | 16 дорога до + 12 дорога DI + 12 дорога AI | 5-24 V optocoupler изоляционный вход, 12 плата сбора данных аналогового сбора, максимум 250V10A релейный выход |
| Аналоговый выход + аналоговый захват | 0A02 | 10 road AI + 2 road DA | 12 плата сбора данных аналогового сбора, 2 4-20мА аналогового выхода. |
| Переключение количества сбора + аналоговое получение | 2010 | 20 road DI + 10 road AI | Вход оптопары 5-24 В, 12 плата сбора данных аналогового сбора |
| Аналоговый выход | 10DA | 10 road DA | RS485 коммуникационная изоляция, RS232 для DB9 интерфейс, по умолчанию выход 4-20mA |
| 06DA | 6 road DA | RS485 коммуникационная изоляция, RS232 для DB9 интерфейс, по умолчанию выход 4-20mA |
| 05DA | 5 road DA | RS485 коммуникационная изоляция, RS232 для DB9 интерфейс, по умолчанию выход 4-20mA |
Характеристики продукта
DC7-30V источник питания с широким напряжением;
RS485 связи изоляции
Связь интерфейс поддерживает RS232/RS485;
В то же время, поддерживает различные протоколы, MODBUS RTU протокол.
Функция продукта
6 Путь 12 плата сбора данных аналоговый вход, 6 каналов 10 бит AD аналоговый выход.
Поддержка 5 бит прибор приемно-адрес.
Скорость передачи данных: 2400480096001920038400
Выбор продукта
Главный параметр
Интерфейс Описание
Режим подключения
Аналоговая схема подключения
Вторая строка система:
Три линии системы:
Четырехлинейный системы:
232 инструкции по подключению
RS485 Монтажная схема
Последовательного порта компьютера, как правило, RS232, которая должна быть оснащена 232-485 конвертер (активный группа изоляции преобразователя, не рекомендуется устанавливать в промышленном производстве). После преобразования, RS485-это две линии A и B. терминал на разъем платы не связана с терминал Б. 485 щит может быть GND. Если есть много устройств, рекомендуется принять экранированная витая пара кабеля и цепной сетевой структуры.
Тесты Описание программного обеспечения
Http:/Debugging программное обеспечение для отладки плотины Используйте Course.rar (подключение программного обеспечения к видеокурсу)
Описание полибританского программного обеспечения конфигурации
1.Логин пользователя

2.Вы можете автоматически добавить настройки пользователя и разрешения.

3.Пользователь может иметь площадь оборудования, которая удобна для управления пользователя.

4It может собрать аналоговые данные. Программное обеспечение может установить скорость диапазона.

5 пользователей также могут установить настройки синхронизации, часы, даты и режимы среды.

6,Пользователи могут запросить Статус устройства и распечатать отчет по истории кривой.

Функция программного обеспечения:
Реле статус запроса
Реле независимым управлением
Аналоговый для чтения
Состояние переключателя запрос
Отладочная информация запрос
Изменение режима работы
Настройка офсетная печать адрес
Реле общего контроля
Функция режима работы и настройка
Тип подключения оборудования
Http:/Debugging программное обеспечение для отладки плотины Используйте Course.rar (подключение программного обеспечения к видеокурсу)

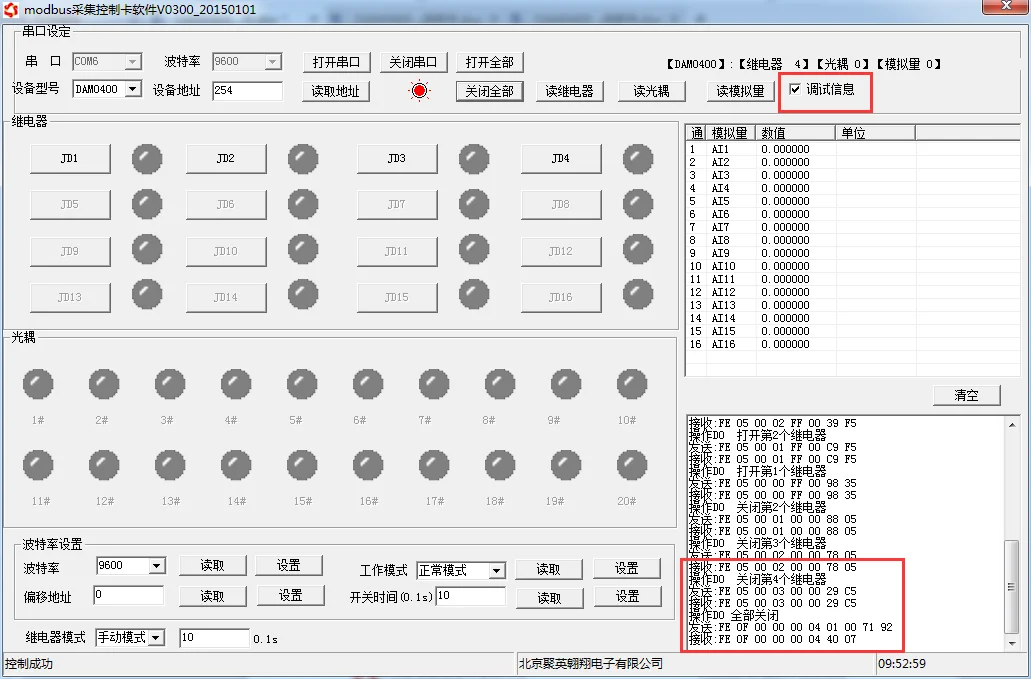

Откройте раздел «программное обеспечение для конфигурации плотины и rdquo панель настроек последовательного порта: последовательный порт выберите ваш компьютер, соответствующий com-порту, скорость передачи данных по умолчанию выбирает скорость передачи данных устройства (9600) (перед установкой скорости baud самостоятельно), заполните адрес устройства «254» (254-адрес вещания устройства), выберите соответствующую модель устройства. После установки четыре параметры выше оборудования, нажмите на открыть последовательный порт, Вам необходимо кликнуть по кнопке реле Кнопка & ldquo; JD1 & rdquo; в том случае, если реле реагирует, соединение будет успешным.
Способ изменения адреса устройства
Введение адрес устройства
Адрес смещения устройства относится к смещению на основе тонкого адреса переключателя кода, специфическая связь: адрес устройства = кодовый наборный адрес переключателя + адрес смещения.
Примечание: данное устройство не оснащено переключателем, поэтому адрес устройства = адрес смещения.
Адрес устройства для чтения
Нажмите & ldquo над программным обеспечением; прочитайте адрес»
Настройка и чтение офсетного адреса
Чтобы прочитать или установить адрес смещения устройства, нажмите & ldquo за смещенным адресом ниже программного обеспечения; Чтение & rdquo; или & ldquo; и установите & rdquo.
Чтение и настройка скорости передачи данных
Вы можете прочитать и установить скорость и адрес, соответственно, нажав на & ldquo; read & rdquo; и & ldquo; установить & rdquo; в панели настройки скорости baud ниже. После операции необходимо перезагрузить устройство и изменить настройки последовательного порта компьютера.
Примеры взаимодействия инструкции
Этот продукт поддерживает стандартные инструкции Modbus. Подробные методы формирования и обработки инструкции можно комбинировать со ссылкой на протокол MODBUS китайской версии в соответствии с таблицей регистрации в этой бумаге.
Протокол MODBUS китайский ссылка: http://www.juyingele.com.cn/software/software/Modbus%20POLL программное обеспечение и использование tutorial.rar.
Этот продукт также поддерживает формат Modbus RTU.
Modbus регистр Спецификация
Эта контрольная карта в основном является регистратором катушки, который в основном поддерживает следующие коды инструкции: 1, 5, 15.
Таблица адресов катушки:
Примечания:
1. Инструкции по Modbus устройство поддерживают следующие адреса Modbus:
От 00001 до 09999-дискретные выходы (катушки).
От 10001 до 19999-дискретные входы (контакты).
От 30001 до 39999 является входным регистратором (обычно аналоговый вход). От 40001 до 49999-вести записи (обычно данные о конфигурации устройства хранения).
Wi-Fi 5 бит формат кода используется, Первый символ определяет тип регистра, и остальные 4 символы представляют указанного адреса. Адрес 1 начинается с 0, например 00001 соответствует 0000.
B: скорость aud соответствует таблице.
(3) статус реле можно задать по 30002 адресам или 00001-00002 адресам, но управление может использовать только 00001-00002 адресов.
30002 длина адресных данных составляет 16 бит. Он может представить 16 реле в большинстве.
Соответствующие результаты заключаются в следующем:
То есть, зарегистрировать 30009 данных bit8 то же самое, что и у регистратора 00001.
То же самое верно: вход оптопары также является верным. Зарегистрируйте 30003's bit8, bit9 и зарегистрируйте 10001, 10002 соответствуют указанным аппаратам.
Зарегистрируйте адрес в соответствии с правилами именования ПЛК, фактический адрес должен удалить самую высокую позицию и затем уменьшить один.
Инструкция поколения инструкции
Примеры приложений и их иллюстрации: в дополнение к адресу переключателя с кодом циферблата, по умолчанию 254-это адрес трансляции. При наличии только одного устройства на автобусе, он не должен беспокоиться о адресе переключателя циферблата. Он может использовать 254 адресов напрямую. При наличии более чем одного устройства на автобусе, он может выбрать другой адрес с помощью переключателя и отправить инструкции управления по разности адреса.
Примечание: RS232 автобуса составляет один к одному автобус, то есть, может быть только два устройства по шине, как, например, компьютер и релейная плата, только в том случае, 485 автобус можно установить на нескольких устройств.
Инструкции можно получить путем отладочной информации от & ldquo, дамбы и rdquo.
Инструкции по генерации инструкции: для инструкции, не приведенной в следующей таблице, пользователи могут генерировать свои собственные согласно протокол MODBUS, для катушка реле чтения и письма, на самом деле для чтения и записи катушки в регистраторе Modbus, выше пояснил адрес регистратора реле, Пользователь должен только генерировать работу регистратора чтения и записи пальцев, которые вы можете. Например, состояние ретрансляции чтения или записи 1 на самом деле является операцией чтения и записи в рулоне регистратора 0001, соответствующей релейному 1.
1. Аналоговый Входной запрос
2: аналоговые запрос
Запрос первого аналогового рекламного слова.
Код отправки: FE 04000100017405
Имитация возврата информация:
FE 04 02 00 00 AD 24
Общие проблемы и решения
1. После того, как релейная карта питается, использование интерфейса 232 не может установить связь, и не может контролироваться.
Во-первых, проверьте, может ли быть контролирована различная скорость передачи данных. Интерфейс 485 обратите внимание на A +, B-line и shield line. Линия щита не нужна, но должна быть подключена в случае высокой скорости связи, даже если расстояние очень близко, такой вид ситуации может возникнуть.
2485 автобусов, смонтированных более одного устройства, я отправлю реле 1 всасывание по адресу трансляции 255, но не все реле модуля 1 всасывание.
Адрес вещания может быть использован, когда есть только одно устройство на автобус. Если есть более одного устройства, адрес может контролироваться переключателем набора номера. В противном случае инструкция не может быть выполнена правильно, потому что модуль не синхронизирован в суждении передачи данных.
3, siemens plc и оборудование не могут общаться нормально.
Определение SIEMENS 485 bus AB отличается от определения устройства.
'
