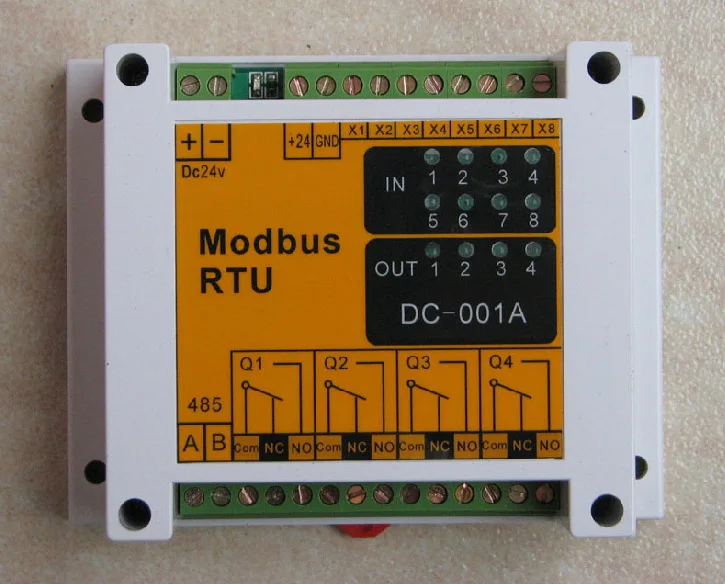

Модуль Modbus 485 интерфейс 8 вход 4 выходной модуль IO коммутатор модуль может общаться с PLC

Входное напряжение модуля: источник питания DC6-32V

Вход: 8 способ фотоэлектрический изоляции Вход

Выход: 4 способ релейный Выход

С протоколом Modbus RTU ptz-камерыСоглашения.

485Связь интерфейсом.

8 бит данных, 1 бит стоп бит, без проверки четности.

Используйте программное обеспечение или регистраторы связи для чтения и записи, чтобы изменить скорость передачи данных и номер раба, и отключение питания может быть сохранено.

СтандартПромышленные Линейные направляющиеУстановка.

Он может быть непосредственно подключен к хост-компьютеру стандартного modbus rtu протокол, такой как сенсорный экран, PLC и другие хосты управления. Это может сэкономить инженерную стоимость.

Его можно использовать в качестве расширения модуля переключателя ПЛК, удаленного мониторинга, управления связью с сенсорным экраном и т. д.

Тел: 13553838370Лю Шэн

Модуль использует функцию управления путем чтения/записи 16 битных регистраторов.

Вход/выход регистрация действительна только для 0 или 1, и все остальные данные считаются invalid.1 =, 0 = выключен.

Точка входа следующая: X3 = 1, то есть зарегистрировать адрес 0002 H = 1.Только для чтения:

X1: 0000 H

X2: 0001 H

X3: 0002 H

X4: 0003 H

X5: 0004 H

X6: 0005 H

X7: 0006 H

X8: 0007 H

Конечная точка индивидуально зарегистрирована следующим образом: например, адрес 000AH записывает в 1, то есть реле Q1, чтобы вытянуть.Читаемый/Письменные:

Q1: 00 0A H

Q2: 00 0B H

Q3: 00 0C H

Q4: 00 0D H

Регистраторы входного и выходного статуса являются следующими.Только для чтения:

X1-X8 статус регистрации: 00 0E H, как, например, зарегистрировать значение = 7, которые представляют: X1 =, X2 =, X3 =, другие OFF

Q1-Q4 Статус: 00 0F HНапример, Q1, Q2 всасывание, статус регистрации 000FH = 3.

Ниже приводится список настроек связи.Читаемый/Письменные :

Адрес регистратора скорости: 0010 H

Номер раба, Адрес: 0011 H

Поддерживаются следующие 6 настроек скорости baud.

1: 1200

2: 2400

3: 4800

4: 9600

5: 14400

6: 19200

19200

К примеру, измененияСкорость передачи данных19200:01 06 00 10 4B 00 Быть FF

Поддержка от номера машины 1-255

Modbus RTU отладки

Следующая отладка показывает, что регистратор модуля 0000 H-0011 H, 0000 H-0007 H является входным регистратором модуля, например, register 0000 H display 1, это точка входа X1 вход высокого уровня, 0-низком уровне. Register 000AH-000DH-четырехполосный релейный выходной регистратор, такой как register 000AH-1, то есть первое всасывание реле Q1, 0, что релейный релиз. Регистр000E HX1-X8 вход состояния, как, например, зарегистрировать значение = 7, подставки для X1 =, X2 =, X3 =, и др.Q1-Q4 регистратор состояния выхода 000F H и входГосударственный регистр такой же. 0010 H является регистратором скорости передачи данных, который экономит мощность и поддерживает модификацию инструкции. 0011 H является регистратором номера раба.Отключение питания может быть сохранено, и инструкции могут быть изменены.

Вход переключателя может питаться как внешне, так и внутри модулем, с диапазоном входного напряжения DC12-24V

'
