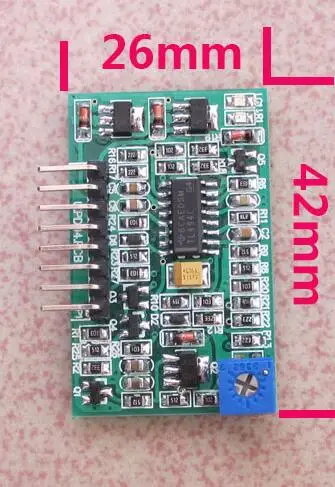

TL494 KA7500 Drive Модуль Мощность преобразователя драйвер платы

Для пульта дистанционного управления

Друзья, это очень классический дизайн и гибкое применение модуля драйвера TL494, стоит ожиданий подавляющего количества любителей электронных DIY. Обязательно проверьте размер, интерфейс и функции модуля тщательно, прежде чем купить его, чтобы убедиться, что он может быть применен к вашей целевой системе, а затем заказать! Если вы не знаете, пожалуйста, немедленно обратитесь в службу поддержки клиентов. Спасибо за сотрудничество.

Параметры параметры:

Рабочее напряжение: DC/9 v-25 V

Изменение параметров компоненты цепи синхронизации Ct, Rt может легко изменить ШИМ-выход преобразователя частоты, R (t) находится в пределах от 1,8 к 500kΩ, c (t) колеблется от 470pF до 10 мкФ, и самая высокая частота колебаний (foSC) <300 кГц.

Интерфейсный модуль детали:

1. PWM2: модуляционный импульсный выходной терминал, модуляционный пульс (частота 31,5 кГц), непосредственно выходящий по TL494, выводится через тотемный полюс нажимной цепи, который имеет сильную возможность вождения и может управлять несколькими киловаттами системы электропитания.

2. PWM1: модуль модулирует импульсный выходной конец, который является той же частотой, что и PWM2 (31,5kh2), и фазовая разница составляет 180 градусов.

3. GND: заземление.

4, + B: входная мощность, рабочее напряжение: (DC/9-25 в)

5, RTH: конец защиты температуры, может быть подключен к отрицательному температурному коэффициенту термистора или переключателю контроля температуры, и заблокирован с силовой трубкой на теплоотвод, когда вся система питания достигает расчетной температуры, она начнет защиту, Защита всей системы слишком высокая температура и перегорела трубка питания. (Подключен к термистору 100 K, защита 75 градусов Цельсия).

6. Feed +: терминал доступа к циклу отзывы соединяет выходное положительное напряжение с питанием + для формирования системы замкнутого цикла. Потенциометр на модуле может регулировать выходное напряжение.

7. PRO: Защитите конец триггера, потяните вниз к «заземлению» защиты триггера, и Осветите индикатор защиты. (Модуль будет короткого замыкания обнаруженной внешней системы, перегрузки по току, перенапряжения сигнала, и немедленно начать защиту для защиты всего источника питания. Система, специфическая схема может быть свободно разработана дизайнером!)

8. REM: терминал управления входным сигналом, запуск и выключение модуля управления. Может быть напрямую подключен к + B (по умолчанию + B)

Интерфейсный модуль детали:

Инструкции по доступу к системе замкнутого цикла:

PWM сигналов схема:

Модуль pwm испытание импульсного напряжения: (напряжение 13,8 В)

Модуль pwm импульсный выходной элемент схема:

Деталь схемы приложения модуля (только для справки):

Отгрузочная ведомость:

1, модуль драйвера TL494 1 шт. (QC pass)

2, модуль 1 схема (при необходимости)

'
