DC Высокое Мощность Multi Функция двойной Напряжение измеритель тока 50A 100A батарея ёмкость метр высокое мощность

Этот многофункциональный измеритель является своего рода измерительным напряжением, током, мощностью, емкостью заряда батареи, временем и другими физическими измерениями. Он также может установить различные защитные функции, такие как защита от перенапряжения, защита от перегрузки по току, защита от перегрузки, защита от избыточного заряда, защита от ограничения времени и защита от недостаточного напряжения. Многие параметры и широкий диапазон защиты являются характеристиками этой таблицы. Прибор использует два комплекта из светодиодный цифровой трубки для отображения Измеренные данные в одно и то же время, который может быть гибко переключаться в режим отображения различных физических величин.

Этот инструмент очень подходит для контроля выходного напряжения и тока, а также для зарядки и разрядки батареи, в соответствии с напряжением и током различных приложений.

Примечание: для доставки товара не предоставляются бумажные инструкции.Http://pan.baidu.com/share/link?shareid=412043&uk=3657715916(Доступ к веб-сайту для входа в браузер)

Цветовая опция представляет модель,Высокой мощности Серия

90100 P, максимальное напряжение 90 V Максимальный ток 100A

9050 P, максимальное напряжение 90 V, максимальный ток 50A

90200 P, максимальное напряжение 90 V, максимальный ток 200A

Специальное Описание:

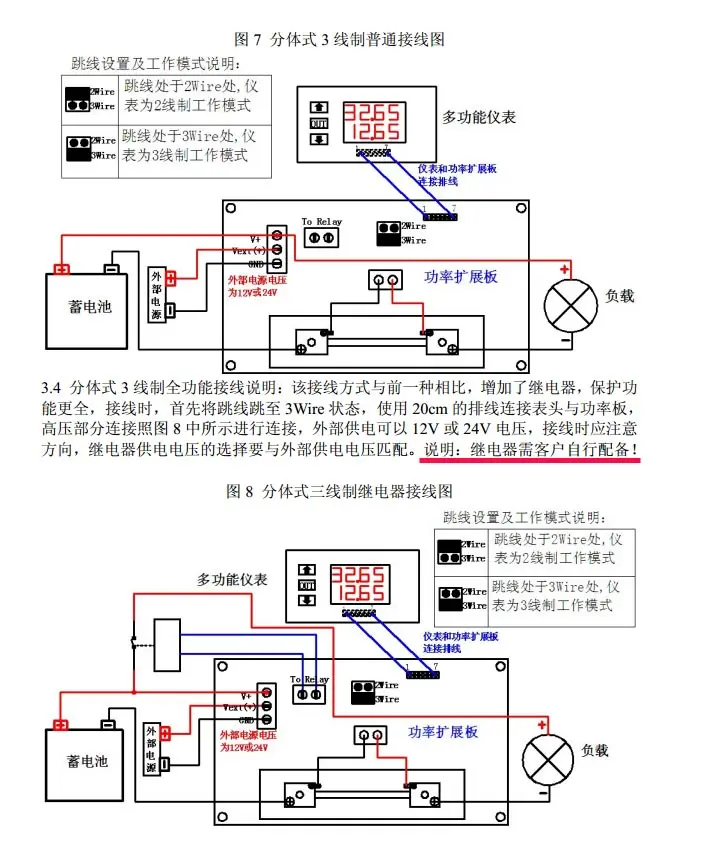

Высокая мощность серии метров, внешняя плата расширения мощности, 2 линии и 3 линии переключения режимов, только изменить мощность платы «2Wire» «3Wire» короткая нить положение, специфический метод работы см. следующую схему:

2 состояния провода, крышка короткого замыкания на 2 позициях провода, схема проводки.

Состояние 3 проводной системы, крышка короткого замыкания находится в 3 положении провода.12/24 V реле требуется с функцией защиты от подключения.

Похожие продукты
Похожие продукты

Похожие продукты
Похожие продукты

Напряжение реле такое же, как и внешнее напряжение питания, например, источник питания напрямую выбирает 12 В, и обычно открытое реле.

Изображение реального удара:

Двойная четыре битовая цифровая трубка дисплей, вверх и вниз может отображать данные отдельно.

Отвключении модель(Перенапряжение, Перегрузка по току, перезарядка, перегрузка, перегрузка по времени, значение пониженного напряжения и другой выход выключения могут быть установлены, конкретные настройки см. следующие инструкции)По умолчанию необходимо выключить загрузку, то есть управление заголовком не имеет выхода, нижняя цифровая трубка отображает «-off & rdquo, как показано на следующем рисунке:

2. Нажмите кнопку, выход подключения и следующая цифровая трубка Отображает текущее значение.

3, нажмите кнопку вверх, Переключайте проект отображения цифровой трубки, Переключайте нижний проект отображения цифровой трубки в соответствии с кнопкой вниз, очень гибкий, как отображать, как отображать:

Расчетная емкость аккумулятора, блок Ач

1. Основные особенности:

Напряжение тока двойной дисплей, может также Переключить мощность дисплея, емкость заряда и время? Серия end band P с функцией отключения выхода, гибко открывающейся или отрезающей выход? Очень гибкая функция калибровки в режиме on-line, пользователи могут самостоятельно регулировать напряжение и значения тока? Новая функция восстановления заводских настроек, так что Регулировка пользователя также может быстро восстановиться. Нормальное соотношение цена/качество
4-разрядный светодиодный цифровой трубки, 3-bit эффективное отображение точность? Функции защиты от перенапряжения, низкого напряжения, перегрузки по току, перегрузки, перезаряда и сверхурочных
Если соответствующее сопротивление нагрузки подключено к выходному концу и устанавливается значение низкого напряжения, устройство может автоматически обнаруживать емкость аккумулятора или использоваться в качестве измеритель расхода.
Эта версия добавляет контроль времени, устанавливая время ожидания и избегая перезарядки.

Две. Технические показатели:

1. режим отображения напряжения и тока: 4 бит светодиодный, 3 цифры + 1 бит дисплей.
Похожие продукты
2. Показать Разрешение: 0,01 V, 0.01A, 0,01 W, 0.01AH, 0,01 H

3. точность напряжения: ± 1% + 2 слова

4. точность тока: ± 2% + 5 слов
5. скорость измерения: 5 раз в секунду
6. виды защиты: OCP, OAH, OVP, OPP, OFT, LOP

7. Диапазон настройки защиты:

Защита по току OCP: 0,01 ~ верхний предел

Защита от избыточного заряда OAH: 0.01AH ~ 999AH

Защита от перенапряжения OVP: 0,01 V ~ 99,9 V

Защита от недостаточного напряжения LOP: 0,01 V ~ 99,9 V

Защита от перенапряжения OPP: 0.01W ~ 9.99kW (кВт дисплей P.)

Защита времени ожидания: от 0,01 часов до 99,9 часов

8. Размер окна дисплея: 67 (мм) X 32 (мм); размер изделия: 79 (мм) X 43 (мм) X 25 (мм)

9. Размер монтажного отверстия: 76,5 (мм) X 39,2 (мм)

10. Примечание: только односторонний ток может быть протестирован, и отрицательный ток и обратный ток не могут быть измерены.

Задняя панель

Четыре. Применение в инструкции по уходу за изделием

Инструмент практичен и прост в использовании. Первые 4 части в основном используются, а пятое-режим отладочной работы.

1. правильно Подключите входные и выходные линии. Обратите внимание, что проводка не может быть изменена.

2. Убедитесь, что входное напряжение находится в диапазоне напряжения, которое может нести инструмент. После подключения питания, верхняя цифровая трубка имеет значение по умолчанию для отображения тока под значением напряжения по умолчанию (если он выключен, дисплей по умолчанию выключен, указывая на выключение по умолчанию).
3. Если модель не закрыта, напряжение и ток сигнала непосредственно отображается. Для модели с отключением по умолчанию отключен. Если напряжение подтверждено, выходное напряжение можно нажимать нажатием кнопки, и входное напряжение добавляется к нагрузке.
4. Нажмите кнопку вверх, чтобы выбрать верхнюю часть проекта отображения цифровой трубки, в соответствии с кнопкой вниз можно выбрать следующий проект отображения цифровой трубки, он очень гибкий и удобный в использовании.

5. Для настройки одной из следующих ситуаций можно войти в режим отладки:
Эта машина отключена по умолчанию. Если его необходимо настроить, он будет включен по умолчанию.

Для этого нужно включить Защита от перенапряжения (OVP), защита от недостаточного напряжения (сокращает), защита от перегрузки по току (OCP), защита от перегрузки (из полиуретана с открытыми порами), перезаряда, емкость защиты (OAH), предохранение от перерыва (часто) и так далее.

Если есть определенная погрешность в измеренном напряжении или токе, то требуется калибровка.

При нажатии на параметры напряжения и тока вам необходимо обратиться к заводским настройкам. Метод входа в режим отладони заключается в том, что в состоянии загрузки, когда кнопка нажата, когда верхняя цифровая трубка отображает «0-U & rdquo, это означает, что он ввел режим отладочной работы. В это время настройки отображения цифровой трубки будут меняться между 0 и 10, указывая на различные функции, которые необходимо установить, и следующее будет описано в деталях. Эти функции:

1. "0-U" Калибровка значения измерения напряжения. Цифровая трубка ниже показывает текущее значение измерения напряжения. Мы можем только откалибровать значение напряжения 2 точек на высоких и низких концах. Точка высокого напряжения может обычно принимать 30 в, а точка низкого напряжения может занять 10 В. Стандарт демаркации высоких и низких точек составляет 20 в, что выше 20 в и считается высокой калибровкой. Точечное напряжение, ниже 20 в, в калибровке низкого напряжения, в это время может сравнить Стандартный вольтметр, нажмите вверх, чтобы отрегулировать значение измерения высокого напряжения, нажмите вниз, чтобы уменьшить значение измерения напряжения, две точки иногда могут повлиять друг на друга, после 2-3 раз назад и вперед регулировки, Может обеспечить точность.

2. "1-C" Калибровка значения измерения тока, следующая цифровая трубка показывает текущее значение измерения тока, пока мы калибруем текущее значение на высоком и низком конце 2 точки, высокая точка тока может обычно принимать 3A, низкая точка тока может занять 0.1A, Высокая точка и низкий уровень деления составляет 2А, более 2А мышление в школе квази высокий ток, ниже 2А мышление при калибровке низкого тока, В это время стандартный Ампер можно сравнить со стандартным ампером, нажмите вверх, чтобы отрегулировать высокое значение измерения тока, Нажмите Вниз может уменьшить текущее значение измерения, две точки иногда могут повлиять друг на друга, после 2-3 раз назад и вперед регулировка, может обеспечить точность.

3. Если Регулировка хорошая, когда вам нужно сохранить параметры, вы можете настроить на "2-ES" в данный момент, Цифровая трубка отображает «-n-», это означает, что параметры не сохранены и могут быть нажиманы вверх или вниз к дисплею «-y-», затем нажмите будет автоматически выходить из режима отладки и сохраните параметры одновременно. 4. «3-r» полностью восстановлен в заводской настройке, эта функция в основном в пользователя для регулировки напряжения и значения тока, хотите вернуть к первоначальному значению корпуса, нажмите или вниз в «-y-», затем нажмите, может восстановить заводскую настройку. Следующие настройки допустимы для модели с P:

1. «4-ON»-это установка загрузки для открытия, по умолчанию дисплей «-n-», который не открывается, нажмите или вниз, чтобы отобразить «-y-» и затем, В соответствии с вышеуказанными третями параметров экономии могут быть представлены.

2. «5-OV»-«10-L» представляет собой различный набор настроек защиты, по умолчанию 0, не открывается, установить не 0 параметров, чтобы включить функцию, нажмите вниз, чтобы установить большое значение, нажмите вниз установленное значение, длительное нажатие можно быстро отрегулировать, после регулировки, То же самое в соответствии с вышеуказанной третьей) может быть приведен параметр сохранения. Ниже приведены функциональные таблицы сравнения каждого местоположения:

6. Для всех видов защитыИспользуйте под следующими деталями:

Если значение OCP настроено на 1.00A, когда выходной ток превышает 1А, машина автоматически отключает выход, в то время как тип защиты экрана-OCP, и нажмите любую клавишу для восстановления нормального.

Если значение OAH устанавливается на 4.00AH, то выходная мощность превышает 4AH, машина автоматически отключает выход, в то время как тип защиты экрана OAH. Необходимо обратить особое внимание на то, что электрический заряд является аккумулятивной стоимостью, после того, как он превышается, он не может быть возвращен снова. В это время значение и значение времени нулевого количества и времени можно долго нажимать вниз. Re выход.

Если значение OVP составляет 10,0 в, когда выходное напряжение превышает 10 в, машина автоматически отключает выход и сигнал тревоги одновременно.

Если значение LoP устанавливается на 10,0 в, а выходное напряжение меньше 10 в, машина автоматически отключает выход и сигнал тревоги одновременно. Эта функция больше подходит для того, чтобы использовать этот документ как батарея спускающий прибор. Конкретная операция показана в следующем особом случае.

Если значение OPP составляет 15,0 Вт, когда выходная мощность превышает 15 Вт, машина автоматически отключает выход и сигнал тревоги одновременно.

Если значение OFT устанавливается на 1,00 ч, Время вывода составляет более 1 часа, машина автоматически отключает выход, и сигнал тревоги должен быть повторно экспортирован, и требуется нулевой таймер.

7. Если вы установите некоторую защиту на машине, теперь вы хотите немедленно перейти к умолчанию (0 состояние) и нажмите кнопку в обычном режиме.

Пять. Простой вопрос и ответ:

Вопрос: 9050 p с доской?
Ответ: большая серия питания, такая как 50A, 100A, Стандартная плата расширения питания.

Шесть. Примечание:
Он не должен превышать измерительное напряжение или текущий диапазон, в противном случае он повредит инструмент.

Положительный и отрицательный не может быть случайно подключен.

BПродукт иногда может быть модернизирован и изменен, чтобы внести изменения в части компонента, такие как отсутствие изменений в параметрах и характеристиках продукта, и нет другой информации.

Семь. Список доставки:

1 шт. наборов 1.VAM амперметр напряжения

2. Пояснить адрес загрузки: http://wendang.cdianzi.com/wm/
