WCS2702 короткое замыкание/ограничения тока модуль с регулируемой текущее значение токовая защита с светодиодный Дисплей 0,02-2A

WCS2702 модуль защиты от короткого замыкания/тока с регулируемым током защиты 0,02-2A

WCS2702 с коротким замыканием/ограничением тока предохранительный модуль с регулируемым током защиты.
(Обнаружение объекта: ток постоянного тока, обнаружение тока в реальном времени, Диапазон тока защиты: 0.02A-2A).
Этот модуль принимает следующие чипы, линейность отличается, и другие принципы могут измерять DC.
WCS2801-1A-1A 2mV/1mA
WCS2702;-2A-2A 1mV/1mA;
WCS2705-5A-5A 255mV/1A
WCS2720-20A-5A 64mV/1A
WCS2750-50-50A 32mV/1A
Тип пирсинг
WCS1500-200-200A 11mV/1A
WCS1600-100-100A 20mV/1A \
WCS1700-70A-70A 30mV/1A \
WCS1800-35A-35A 60mV/1A \
\
WCS2801 модуль электрические параметры:
Напряжение питания постоянного тока: 9-24 В постоянного тока;
Сила тока: 100mA-200mA;
Рабочая температура: от-20 до 125 градусов;
Изоляционное напряжение: 1.5кв;
Диапазон ограничения тока: 0.02A-2A;
Принцип работы платы:
(1)
Когда фактический ток превышает установленный нами ток, реле может автоматически отсоединить источник питания для защиты нагрузки.
Установленное текущее значение может отображаться непосредственно, ток может наблюдаться в режиме реального времени, а точность отображения-3%.
Как установить ток:
(2)
Значение тока защиты можно регулировать кнопками, просто и удобно.
Размеры:
(3) 7,2 мм * 6,5 мм с 4 M3 фиксированный Монтажный отверстия могут быть установлены с направляющей монтажное основание. \
Преимущества этого модуля:
(4) функция самовосстанавливающийся с собственным реле автоматически отключает источник питания при превышении значения тока, и время отклика быстро.
Применение:
1) Защита тока постоянного тока;
2) Защита от подключения/нагрева двигателя;
3) защита от утечки
4) ток нагрузки A/D в режиме реального времени

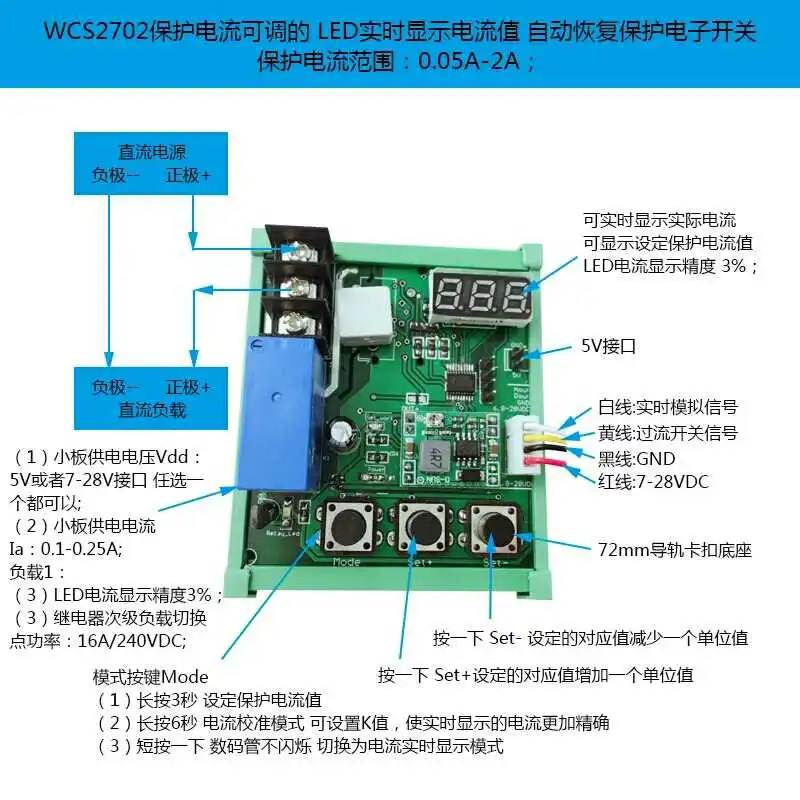

Физическая схема приложения:

Рисунок 1:
Прежде всего, допустим, роль 3 кнопок на нижней части доски:
Режим ключа: Есть два режима, один-установить режим защиты тока; один-режим точность калибровки, завод был калиброван, когда завод выключен, и клиенту не нужно делать калибровку снова.
Как установить значение тока защиты:
Короткий режим нажатия, в это время только цифровая трубка мерцает, в это время может установить значение тока защиты, через набор + и установить значение тока защиты; при установке значения тока короткий режим нажатия, цифровая трубка не мерцает, В это время значение является фактическим значением тока;
Точность калибровки режим:
После нажатия режима в течение 6 секунд цифровая трубка и светодиодный индикатор set_work мерцают вместе. В это время режим калибровки является точным. Короткий режим нажатия кнопка Режим выхода точность калибровки режим калибровки;
Принцип работы:
Сначала Вырежьте один провод объекта, направление тока на обоих концах подключено к изображению. После фиксации, мы включаем небольшую доску, устанавливаем ток защиты, короткое нажатие кнопки режима» светодиодный мерцающий свет, в это время может установить значение тока защиты, увеличение на набор +, или установите-Уменьшите, чтобы отрегулировать потребности. После установки значения тока защиты Кнопка & rdquo нажимается коротко, и светодиодный светильник не мерцает. В это время значение светодиодный лампы является фактическим значением тока;
В данный момент мы запустим нормальную работу устройства. Когда текущее значение обнаружения превышает установленное значение тока, проводник будет отключен вовремя, и оборудование не будет работать. Поскольку наша плата имеет самовосстанавливающийся функцию, провод будет закрываться через 3 секунды, и один чип снова проверит текущее значение. Если текущее значение проводника превышает установленное значение тока, провод будет разбит во времени; если текущее значение провода не превышает установленное значение тока, провод не сломается. Оборудование вернулось в нормальное рабочее состояние.
