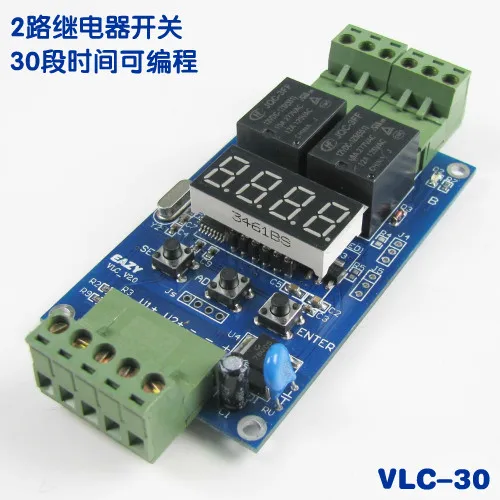

30 шаг программируемый реле времени Multi раздел выключения Multi группа синхронизации двойной путь 2 управление доска

Программируемый контроллер VLC-30, с 30 шагом (раздел) может быть двухсторонним реле платы время программирования, магазин отличается от версии VLC2.0, версия VLC2.0 может быть установлена с двойным реле рабочего времени и времени выпуска T1 T2, с режимом двойного цикла и двумя независимыми циклами синхронизации (независимый триггер), И эта версия VLC-30 может быть установлен на максимум 30 групп времени (T1 ~ T30, Группа Время шаг), реле состояния переключателя каждый раз может быть установлен в зависимости от времени (два действия реле, не Может срабатывать самостоятельно). Пользователь может достичь различных релейных выходных функций, установив кнопку (без компьютерного программирования).Примечание: время-обратный отсчет, а не время в Пекинском времени.

По умолчанию доставка является 12 В в DC Рабочая версия питания, необходимость в 24 В в блок питания примечания, НЕТ заметок В на 12 В доставкаПожалуйста, прочитайте описание функции продукта и инструкции перед покупкой.Использование этой релейной платы позволяет управлять более сложными функциями и проводкой. необходимо иметь определенную электрическую основу и практическую способность.

Инструкция по эксплуатации для детей без бумаги, Электронная версия с ручным управлением, адрес загрузки:Http://pan.baidu.com/s/1PZ3mm

Каждое реле имеет набор контактных переключателей. При выходе нормально замкнутая точка соединена с общей точкой, а общая открытая точка и общая точка разъединены. Когда она нарисована, общая открытая точка соединена с общей точкой, а обычно Закрытая точка и общая точка разъединены.

2016.3.15 дней после нового режима триггера до 5:

Режим 3: дорога (V1 + терминал) высокого уровня (верхний край) триггер перезапуск сброс, B дорог (V2 + терминал) высокого уровня stop. (Режим триггера 0 состоит в том, что триггер является неверным во время бега, и загрузку можно активировать после окончания бега).

Режим 4: Дорога высокого уровня обслуживания, дорога низкой мощности обычно остановить сброс, релейный релиз.B высокий уровень стоп.

Режим 5:Дорога высокого уровня обслуживания, дорога низкая нормальная пауза времени, реле состояния для поддержания, дорога имеет высокую мощность, чтобы продолжать работать,B высокий уровень стоп.

Методы: в общей сложности 4 компл. состояния, 3 группы времени в первую очередь, короткий нажмите кнопку SET для входа в режим программирования (см. диаграмму 4 схемы программирования), установите общую длину = 04, “St 04” (также общий шаг в больший, например 30, Затем, чтобы шаг 5-30 и реле статуса, время было установлено 0), затем короткий нажмите кнопку set, чтобы ввести состояние набора настроек реле, цифровой проблесковый Мигающий Дисплей «01» ток, который должен быть установлен, сначала нажмите Добавить набор ключей в «01 10» RAL RLB, Затем нажмите SET, чтобы установить значение 4 бит 01 шаг-это время задержки, установленное для «0020», то есть задержка 2 секунды, установите конец первого шага, затем нажмите SET, чтобы вернуться в состояние настройки реле «01 10», Короткий пресс добавить набор ключей в «02 11» второй шаг RAL RLB, нажмите набор, чтобы ввести второй время задержки шага, в это времяДлинный пресс-набор для переключения на три минутыЭто означает «0005. "Что, 5 минут задержки, конец второй шаг установки времени, цикл короткое нажатие SET ключ может быть установлен в свою очередь третьего и четвёртого шаг, потому что Четвертый шаг от 4 шага времени может быть установлен в 0000. Короткое нажатие клавиши ENTER может закончиться и сохранить.

По умолчанию система устанавливается для остановки после того, как общее количество шагов будет выполнено один раз. Если вышеуказанные 4 шага должны быть выполнены в 3 раза, общее количество циклов может быть установлено в 0003.

Резюме заводская установка:

В то же время, набор и добавить ключи нажимаются, блок питания включен, и “rst” система восстановлена в заводском состоянии, И все настройки пользователя будут равны нулю.

'
