Описание

Загрузка данных модуля: http://pan.baidu.com/s/1hswyKvE

Новинка, глиняный:Автономное самовосстановление, может 3 кбит/с-1 Мбит/с скорость передачи может быть установлена произвольно, непрозрачный режим передачи, имеет 500 больших кадров, получающий буфер, режим передачи, максимум может передавать 256 байт, экономичный, Встроенный 32 бит MCU, быстрая скорость обработки, Превосходная производительность!

Размер модуля: 30mm * 28,1mm

Модуль питания: 5 V/50mA

Рабочая Температура модуля:-40C ~ 85 C

Этот модуль может быть объединен с многофункциональным USB последовательным модулем магазина для формирования USB к can.

Этот модуль является модулем, который преобразует сигналы RS485 в сигналы CAN, и передача данных проста. Он не требует изучения протокола CAN, сокращает цикл разработки и снижает стоимость разработки. Модули, совместимые с 3,3 В, 5 В питания, небольшой площади, легко воплотить шины RS485 в преобразование CAN-шины. В режиме передачи он поддерживает 256 байт передачи и прекрасно поддерживает протокол Modbus.

Модуль Особенности:

A)Полная поддержкаМожетАвтобус2.0AИ2.0BСтандартный.

B)ПрименениеCortex M3Ядро32 местаРукояткаПроцессор, возможности обработки данных сильнее, энергопотребление ниже, и процессор интегрированМожетКонтроллер делает передачу более экономичной.

C)ШиреМожетСкорость передачи данных 3Kpbs-1MpbsОн может быть установлен при произвольном программировании.

D)RS485Поддерживает скорость передачи данных4800pbs-460800pbs

E)RS485Отправить и получить световой светильник, передача данных ясна с первого взгляда

F)Программное и аппаратное обеспечение-это два способа восстановления параметров по умолчанию, даже если параметры не подключены быстро.

Г)Точка выборки автоматически настраивается до или близко кCIAСоотношение цена/качество.

H)14Группа32Фильтр для защиты бит, случайный выбор, произвольная Настройка.

Я)Набор команд для того, чтобы принятьНаКоманда, настройка проще.

J)Через режим передачи,RS485Поддержка256Передача байтов; режим non transtransmission,500Рамка получает Большой буфер, в которомRS485Когда скорость передачи низкая, она не будет пропущена.МожетДанные по автобусу,МожетОтправить сообщение длина0-8Байты могут быть заданы произвольно. Удовлетворяет потребности пользователя по максимуму.

K)RS485Интерфейс, стыковка более удобна, сократить цикл развития.

L)МожетИнтерфейс иRS485Интерфейс имеет цепь защиты от перенапряжения, которая подавляет переходные помехи и защищает внутреннюю цепь.

M)Совместимость5 V,3,3 VИсточник питания, может быть быстро подключен к вашей встроенной системе.

N)МожетИнтерфейс иRS485Интерфейс имеет дополнительное сопротивление терминала.

Область применения модуля: интеллектуальное здание, промышленное контрольное оборудование, осветительная система,Умный дом и Автомобильная электроника и т. Д.

Размер печатной платы:

1. Руководства для пользователей

2. Инструкция по эксплуатации

3, режим STM32 (процедуры тестирования последовательного порта)

4, 51 процедуры(Процедура тестирования последовательного порта)

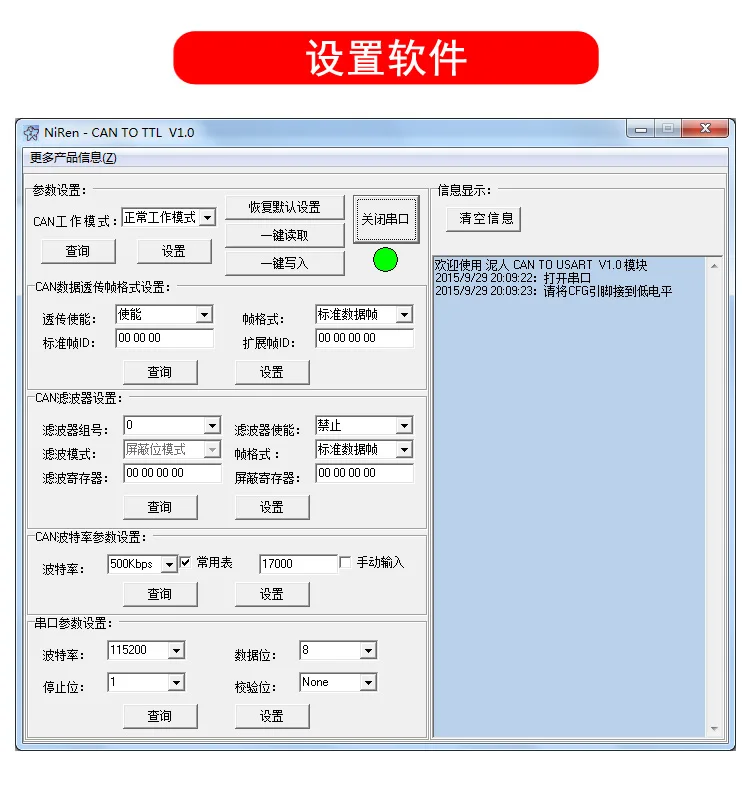

5. Настройка программного обеспечения

6. Программное обеспечение последовательного порта

7. Можно использовать учебные материалы

8. Другое информация

Программа-тестовая программа для подключения интерфейса RS485

1, RS485 к модулю CAN 1

2, высокое качество DuPont line 10

3, высокое качество 10Pin pin 1
