Описание

Диод конвертAMДемодуляции

Во-первых, принцип продукта:

Продукт использует детектор удваивающего напряжения (состоящий из двух обратных микроволновых диодов), который удваивает чувствительность однотрубного детектора6dBОбладает высокой чувствительностью (типично)-30dBmИ даже может быть доставлен-40dBmЭто не обычный2AP9,1N60Равных в нормальном состоянии.

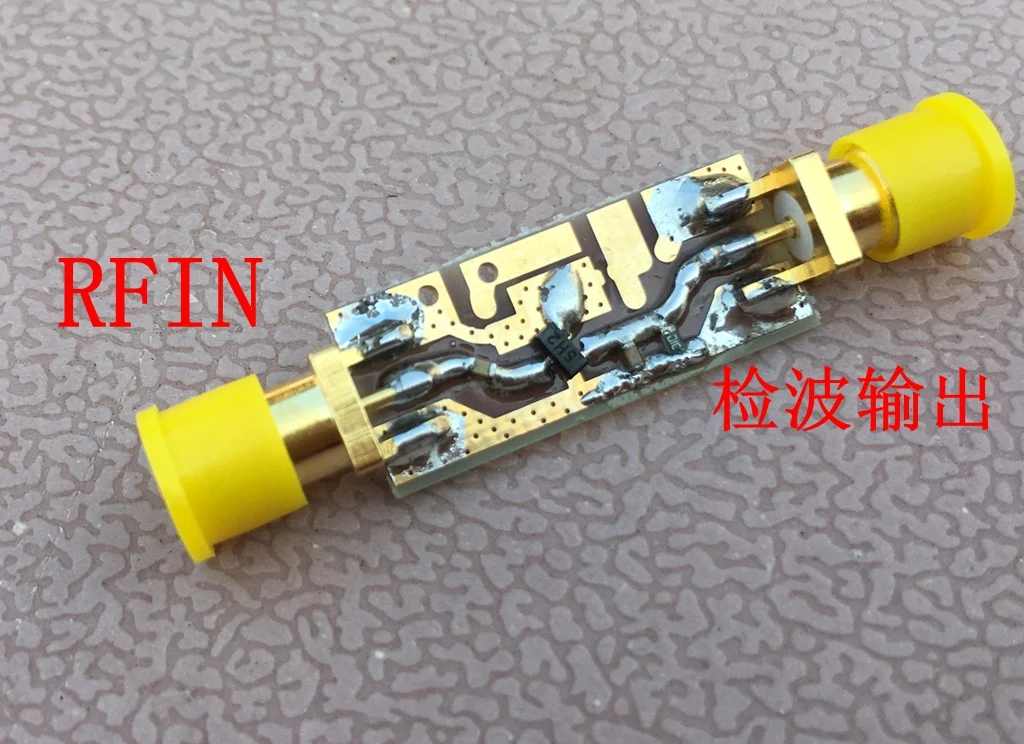

Два, физическая карта продукта:

Трех вариантах технические показатели

1.Максимальный ток на входе:20dBm (Выгорания мощность):Линейный диапазон<10dBm

2.Выход демодуляции: по умолчанию вперед(Если вам нужен Отрицательный выход, вы можете обратиться в магазин)

3.Рабочая частота:0,1-3200 МГц

4. RCВолна фильтрации:R = 10 K,C = 1nF(Два параллельных компонента выходного порта)

Если вы хотите работать на более низкой частоте, вы можете увеличить выходную емкость, а если вы хотите быстро ответить, вам нужно уменьшить Емкость И это несоответствие, может быть настроен в соответствии с их потребностями

5ОбеспечиваемPDFФайл Принципиальная схема
