AD9833 модуль DDS модуль обеспечивает Тесты программы Синусоидальная волна/квадратная волна/Треугольники волновой генератор сигналов
Описание
Этот магазин полный200Приготовить счет-фактуру6Налоговая точка, не достаточная для экономии 200 на следующий счет;
По умолчанию мы отправляем rhyme для экспресс-доставки, с ЖК-модулем по умолчанию отправляем SF express, если вам нужна другая экспресс-доставка, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы изменить доставку;
В этом магазине большинство модулей поддерживают руководство пользователя, принцип PDF версии и руководство по чипу, конкретную информацию см. На странице детальной информации о ребенке, дающей окончательный счет, подтверждение квитанции по ссылке для загрузки облака Baidu SkyDrive.
Ling Zhi электронныйAD9833 DDS генераторМодульная
1 Введение модуля
AD9833Это низкая мощность, программируемый, и на основеDDS генераторЧип генератора сигналов может генерировать синусоидальную волну, треугольную волну и квадратную волну и выводить из одного порта. Выходная частота и фаза могут быть изменены с помощью программы, и частотный регистр28A. Тактовая частота25 МГцОн может быть реализована0,1 ГцРазрешение. Аналогично, тактовая частота1 МГцВ тех случаях, когдаAD9833Может осуществить0,004 ГцРазрешение.AD9833Запись данных через трехпроводный последовательный интерфейс (тактовая частота)Макс = 40 МГц).
Основные характеристики модуля следующие:
(1)ФункцияВыход с того же портаСинусоидальная волна, треугольная волна или квадратная волнаОдин вид.
(2)Характеристики фильтрацииДля обеспечения эффективной фильтрацииDDS генераторРассеянный шум используется модулем7Пассивный эллиптический фильтр низких частотЧастоту среза цепи составляет около10 МГц. Схема фильтра гарантирует плавный выход синусоидальной и треугольной волновой формы.
(3)Выход частоты и амплитуды:СинусоидаВыходная частота около10 МГц,Треугольники волнаВыходная частота около2 МГц,Прямоугольная волнаВыходная частота около100 кГц(Диапазон выходного сигнала Fang Bo узок, одна из причин-выход квадратной волны после фильтрации фильтрующих гармонических компонентов; другая причина-сам чип, даже больший Частотный квадратный волновой выходной фильтр не имеет перегрузки и звонка). Амплитуда выходного сигнала будет варьироваться в зависимости от частоты выходного сигнала, см. Диаграмму эффекта отладочной работы.
(4)AD9833ЧасофикацииПрименение25 МГцАктивный кварцевый генератор может быть осуществлен0,1 ГцРазрешение.
(5)Блок питанияРабочее напряжение2,3 В ~ 5,5 ВПо умолчанию использования+ 5В.
(6)Интерфейс и режим управленияВыход сигнала принимаетсяSMAИнтерфейс; управленияAD9833ПрименениеСерийный номерИнтерфейс принимает pin-код.
(7)Размер модуля:2,5 см×3,5 см.
(8Этот модуль проектирует цикл наземного теста, который удобен для тестирования пользователя.
2 Интерфейсный модуль
Интерфейс каждого модуля показан на диаграмме.
Схема интерфейса модуля
Определения интерфейса управления и питания приведены в таблице ниже.
3 Интерфейсный модуль подключения
Схема отладочного подключения модуля показана на схеме.
Схема подключения для отладки модуля
4 Модуль отладки эффект
Тестовое состояние: выход модуляVOUTИспользуйте RF линии и осциллографа подключения, осциллографа входное сопротивление Используется d1mом.
1Синусоидальная волна тестовый сигнал
1гцСинусоидального сигнала выход
100 кГцСинусоидального сигнала выход
500 кГцСинусоидального сигнала выход
1 МГцСинусоидального сигнала выход
2 МГцСинусоидального сигнала выход
5 МГцСинусоидального сигнала выход
7 МГцСинусоидального сигнала выход
9 МГцСинусоидального сигнала выход
10 МГцСинусоидального сигнала выход
2Треугольники волновое поле сигналов
Выход 1 Гц треугольная волна
Выход 1 кГц треугольная волна
Выход 100 кГц треугольная волна
Выход 500 кГц треугольная волна
Выход 1 МГц треугольная волна
Выход 2 МГц треугольная волна

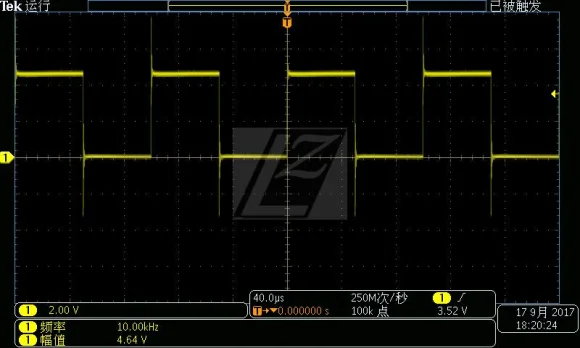

3Схема тестовых сигналов квадратной волны
Выход 1 Гц Fang Bo
Выход 1 кГц Fang Bo
Выход 10 кГц Fang Bo
Выход 50 кГц Fang Bo
Выход 100 кГц Fang Bo
Выход 200 кГц Fang Bo
5 Билл доставки службой DHL
| Серийный номер | Название | Номер | Примечания |
| 1 | AD9833 DDS генераторМодульная | 1 | Исключая транспортные |
| 2 | PDFСхема; 8051/C8051/STM32 Ознакомительная программа привода; Простые инструкции по тестированию; Инструкции по чипу и т. Д. | 1 | Baidu сloud SkyDrive скачать |
После получения товараОбратитесь за адресом и паролем по ссылке Baidu cloud SkyDrive.
SMA-BNCАдрес канала радиочастотного коаксиального кабеля:
Https://item.taobao.com/item.htm?spm=2013.1.0.0.QQaIH3&id=36986381348&mt=&spm=2013.1.0.0.QQaIH3
STM32Адрес ссылки платы драйвера:
Https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-3431404570.23.h10WsG&id=43122519163
Ling Zhi электронныйАдрес видеоальбома конкурса электронного дизайна студентов национального колледжа:
C8051F020 издание:Http://list.youku.com/albumlist/show/id_23502291
STM32 издание:Http://list.youku.com/albumlist/show/id_23502300
