Трехфазный Все изолированные переменного тока смещения фазы Напряжение Регулятор модуль 35a Мощность регулятор lsa-th3p35y

Чем использование материалов, чем качество регулирующего давления модуля Taobao, материалы превосходны, дизайн стоит небольшой похвалы.

В чем причина?

1. Этот продукт не требует внешнего источника питания + 12 В постоянного тока.Некоторые продукты требуют, чтобы Вы обеспечивали мощность + 12 В, а также требования к точности питания для вашего использования, вызывая большие неудобства и раздражения. Данный продукт не требует от пользователя питания постоянного тока.

2., этот продукт не требует внешнего синхронного трансформатора (или другого триггерного модуля).Поскольку конструкция является разумной, она экономит место для вас и упрощает установку и проводку. В то же время, меньше проводки уменьшает возможность плохого контакта.

3., этот режим управления продуктом полностью совместим.Вы можете использовать управление потенциометром, вы также можете использовать различные автоматические управления сигналами (такие как 4-20mA, 0-5VDC, 0-10VDC и т. д.), модуль может быть использован в различных применениях, прост в управлении. Это сделает ваш выбор простым, удобным в хранении и позволит избежать потери из-за ошибок в выборе.

4., точность управления линейная, очень идеальная.Пользователь обычно не соблюдает настраиваемый прецизионный параметр. Некоторые продукты имеют узкий диапазон регулировки, например, при использовании 4-20mA управления, фактический диапазон составляет всего 6-13mA (ошеломляющий); некоторые не могут даже выдать 0 или не могут выдать полное напряжение. Такие невзрослые продукты стоит обдумывать.

5.Импортированный Тиристор высокой мощности ST используется в качестве основного компонента модуля.Высокое качество продукции-это не только стремление пользователей, но и наша репутация и жизнь.

6., эта серия имеет функцию закрытого цикла отрицательные отзывы, чтобы удовлетворить потребности клиентов на различных уровней.Некоторые клиенты должны получить отзывы о модуле, который имеет отрицательные отзывы для очень сложных промышленных приложений и беспокоится об отсутствии подходящей продукции. Мы разработали этот вид клиентов специально для этой части высокого спросаТрехфазный модуль регулирования напряжения с отрицательными отзывы о напряжении не требует внешнего источника питания и триггерного модуля, и очень удобен в использовании.Для получения дополнительной информации, пожалуйста, перейдите по ссылке:Http://item.taobao.com/item.htm?id=37832809179

Добро пожаловать клиенты, чтобы сделать технический обмен с нами до и после продажи!

RoncoLSA-Интегрированный трехфазный модуль регулятора напряжения серии разработан с импортной широкомасштабной интегральной схемой. Он состоит из трехфазного триггерного замыкания сдвига фазы и однонаправленного тиристора, абсорбционной цепи сопротивления RCThe и цепи питания равны одному корпусу, и может регулироваться автоматически или вручную для изменения напряжения на нагрузке, тем самым регулируя трехфазную выходную мощность. То есть под действием входного управления генерируется сильный импульсный сигнал срабатывания с трехфазным изменением угла проводимости, И затем кремний, контролируемый внутренним управлением, управляется для осуществления трехфазного напряжения нагрузки 0 В бесступенчатое регулирование напряжения к сетке.

Примеры применения продукта:

Нагрева:Электропечь, оборудование для литья под давлением, термопластичное формование, текстильное оборудование, инфракрасное Отопление, системы распределения энергии, сушка

Для электротехнического оборудования:Двигатель вентилятора, двигатель водяного насоса, машина для литья под давлением, крутящий момент двигателя

Подсветка:Праздничное освещение, промышленное освещение, сценическое освещение

Другое:Трансформаторы, индукторы, катушки, электросварка, гальваника

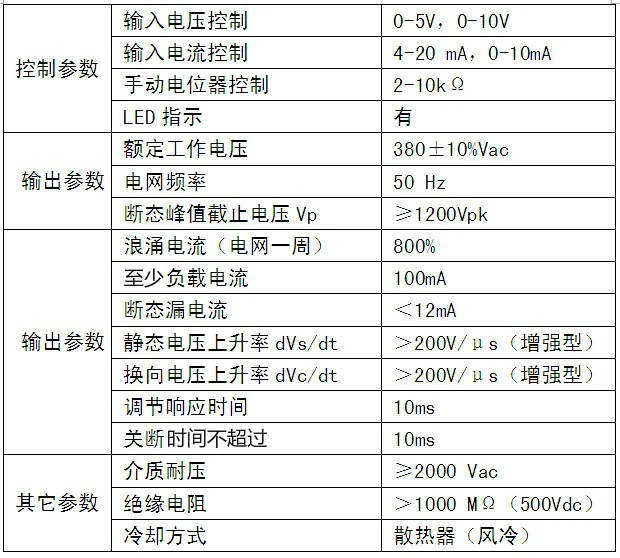

Характеристики продукта:

1, без внешнего синхронного трансформатора, и без внешнего входа + 12 В постоянного тока питания.

2, входной контрольный терминал и основная цепь сильного электричества для всей изоляции, изоляционное среднее давление больше 2000 В переменного тока, с использованием одобренных UL электронных компонентов безопасности.

3, Высокая мощность тиристорного чипа и низкое жаростойкое медное фарфоровое соединение (DCB) Нижняя плата небольшого размера, стабильная в производительности и высокая в надежности.

4Полностью поддерживает 4-20mA, 0-5Vdc, 0-10Vdc, 1-5Vdc, 0-10mA и другие входные автоматические режимы управления, также можно управлять вручную. Входной диапазон широкий, точность регулировки выхода высокая, трехфазная симметрия хорошая, и способность анти-помех сильна.5Он имеет функцию линейной компенсации, и кривая выходной характеристики является линейной.

6И меньшие гармонические помехи, продукт имеет встроенную тиристорную схему защиты.

7Продукт может адаптироваться к индуктивной нагрузке, такой как трансформатор или электрическое Отопление сопротивление нагрузки, и нагрузки & Delta; формы или типа Y метод подключения может быть использован. Когда используется метод подключения типа Y, сбалансированный трехфазный центр нагрузки не имеет доступа к линии N.

8Продукт также подходит для регулирования скорости трехфазных моторов малой мощности и регулирования скорости вентиляторов, насосов и так далее. Он также может быть применен к медленному запуску двигателей переменного тока.

9С заряда батареиЗеленый светильник) Входных сигналов индикация Красный светильник) Индикатор состоянияЖелтый светильникТри цвета с указанием.

10,Продукты применимы к трехфазной четырехпроводной цепи, AC 380V± 10%, частота: 50 Гц. Автоматическая классификация фазовой последовательности, линии входа R, S, T, без фазовой последовательности требований. Если пользователи должны использовать другое напряжение, или нет нулевой линии, может быть настроен к нашей компании.

Этот продукт имеет три цветовых индикатора светильник s, проблемы, с которыми может быть судим индикатор светильник:

Зеленый светильникМощность индикатор. Если L и N (Питание 220 В) не работают, зеленый светильник не включается. Проверьте, что L и N находятся в хорошем контакте. Пожалуйста, обратите особое внимание, что L и N не могут быть ответлены.

Красный светильникВход индикатор сигнала. Если входной сигнал слишком мал (или еще не подключен к контрольному сигналу), Красный светильник не включен. Красный светильник с яркостью представляет интенсивность входного сигнала. Чем больше контрольный сигнал, тем ярче красный светильник, и тем больше выходное напряжение модуля.

Желтый светильникИндикатор состояния светильник. Когда выход модуля равен нулю, желтый светильник включен, и желтый светильник не отображается при включении выходного напряжения.

Желтый светильникЕсть несколько ярких огней:

1.Без какого-либо режима управления, модуль выходного напряжения в это время равен нулю.

2.Есть контрольный сигнал, но контрольный сигнал очень маленький, в это время модуль выходного напряжения равен нулю.

3.Аварийной перегрева. Если температура самого модуля достигает 75Модуль перестанет работать автоматически. В этот момент следует незамедлительно отрубить блок питания, повысить тепловыделение, охлаждение, а затем продолжить работу.

Уровень выходного тока и модель нагрузки изделия указаны ниже:

Long105 xwide75 xhigh36mm

Радиатор оформить покупку, перейдите по ссылке:Http://item.taobao.com/item.htm?id=8648679125&

Вентилятор оформить покупку, перейдите по ссылке:Http://item.taobao.com/item.htm?id=10461050145&

Полностью совместимые инструкции по режиму управления входом

Уникальный полностью совместимый режим управления входом позволяет продукту быть aligned0-5Vdc, 0-10Vdc, 4-20mA, 1-5Vdc, 0-10mAAnd другой автоматический способ может адаптироваться, без специального заказа, также может использовать потенциометр ручного управления.

Примечания к проводке терминала управления:

1, каждая сторона функции oppositecomEnd должна быть положительной, comIf терминал отрицательный, такой как разворот полярности, выход основной цепи модуля может быть вне контроля.

2. Характеристики управления каждой функции конца модуля являются положительными характеристиками, а именно, чем выше напряжение управления, тем выше выходное напряжение основной цепи модуля.

3, в соответствующее время, чтобы использовать режим управления входом, если более двух входов в то же время, общий входной сигнал является сильным играть большую роль. Для ручного и автоматического использования, такие как автоматическая connection4-20mAManual connection0-5VThe модель может переключать функции через двойной переключатель.

4Если Тиристор в модуле выдает больший ток в течение длительного времени при меньшем угле включения (т. Е. входное напряжение основной цепи очень высокое, а выходное напряжение очень низкое), это может привести к сильному нагреву модуля.

5,Модуль имеет функцию линейной компенсации, кривую входных и выходных характеристик:

Тяжелая мощность основной цепи выходной терминал применение подключения цепи

1,Установка: настенная вертикальная установка, питание для следующего. Когда проводка, медный терминал для удаления мусора, затяните винты, в противном случае это приведет к тепловому повреждению терминала.

2,Входящая линия трехфазной схемы переменного тока, S, TNo фазовой последовательности требований, толщина провода в соответствии с фактическим использованием выбора тока.

3,NЛиния только для внутреннего контроля питания модуля 1 квадратный тонкий провод, изолированный дизайн изоляции сделан между линией и каждым входным контрольным терминалом.

4,U, V, WThe выходной терминал соединен 380vaca формы или load220VacY формы нагрузки (без нагрузки) NLine).

5,Защита от перегрузки по току: при избыточном потоке во время использования, мы должны сначала проверить, есть ли какие-либо неисправности, такие как нагрузка, короткое замыкание и т. Д. В наличии в модулиВходящий лайнер, S, перед окончательной установкой быстрых предохранителей, спецификации могут быть основаны на фактической нагрузке current1.5 множественный выбор.

6, Модель LSA-TH3P35Y и выше должен быть установлен радиаторМежду шкафом и другими устройствами достаточно места для отвода тепла. При установке тепло должно быть равномерно в термопасту продукта на полу, пол с хорошим тепловым радиатором.Модель LSA-TH3P70Y и выше продуктов должна быть установлена 220 В AC вентилятор, принудительное отведение тепла.Охлаждающий эффект не только актуален для фактического использования тока и размера радиатора, а также температуры окружающей среды (лето и зима), условий вентиляции (естественное охлаждение и принудительное охлаждение, объем воздуха) и плотность установки и другие факторы. Наша компания может установить подходящий радиатор и вентилятор в соответствии с фактической мощностью нагрузки.

7,Модуль применяется к монтажной схеме трехфазной четырехпроводной системы:

8,МодульнаяАвтоматическая дискриминирующая фаза,Входящая линия схемы, S, TNo требования к последовательности фазы. Трехфазный выход

Симметрия напряжения хорошая, нормальнаяВ чехол, на выходе погрешность трехфазный не превышает ± 5VIf отклонение составляет слегка

Конечно, пожалуйста, проверьте трехфазный вкладыш, S, это напряжение соответствует?,Сбалансирована ли Трехфазная нагрузка?.

1.Когда выбрана резистивная нагрузка, текущий уровень модуля регулятора должен быть больше или равен току номинальной нагрузки.

2 Когда нагрузка представляет собой двигатель переменного тока, уровень тока модуля регулятора должен быть больше или равен to5-6Double номинальному току двигателя.

3 УдовлетворитьКогда выбраны электромагнит, катушка индуктивности и другие нагрузки, текущий уровень модуля регулятора должен быть больше или равен току номинальной нагрузки.

4.УдовлетворитьКогда применяется емкостная нагрузка, текущий уровень модуля регулятора должен быть больше, чем у емкостного номинального тока нагрузки 5.

5.Требования к трансформатору больше или равны to5Double трансформатор первичный Номинальный ток, специальная Индуктивная и емкостная нагрузка должна быть увеличена в соответствии с фактическими условиями.

Модуль регулятора высокого тока должен быть оснащен опционными радиаторами. Пожалуйста, свяжитесь с диспенсерами для уточнения характеристик конкретных радиаторов.
