Описание

1 мГц-600 мГц логарифмический детектор энергии

Использование продукта:

Используется для обнаружения радиочастотного сигнала,Диапазон обнаружения частот 1 мГц--600 мГц, может обнаружить мощность в-74dbm до 18dBm сигнала RF, так, чтобы ВЧ-сигнал преобразован в выходное напряжение постоянного тока. Чем больше амплитуда или мощность радиочастотного сигнала, тем выше выходное напряжение, и выходное напряжение напрямую пропорциональное логариму амплитуды входного сигнала, таким образом расширяется динамический диапазон обнаруженного сигнала, который колеблется от 92дб.

Ребенка можно широко использовать в радиочастотном сигнале, измерении мощности сигнала, обнаружении окружающей среды,Он может также использоваться в качестве части автоматического контроля усиления и автоматического контроля уровня,После правильной модификации ребенок может быть сделан в 1Мвт ~ 1кВт радиочастотный измеритель мощности.

Также может использоваться в качестве стандарта для контроля мощности продукта.

Технический индекс:

Рабочая частота: 1 мГц--600 мГц

Измерительная мощность:-74dbm до + 18dbm

Выходное напряжение: 0--2. 5 В

Тип обнаружения: 25mv/DBM (Типичный)

Входное сопротивление: 50 евро

Напряжение питания: 6-15 В (настраиваемый)

Интерфейсный интерфейс: радиочастотный вход-это стандартная Женская головка SMA, блок питания и демодуляционный выход составляют 2.54 контактов, один из контактов является наземным проводом, А другой-источник питания или обнаруженный выход.

Кривая отклика:

Материал товара:

Применение метод:

Радиочастотный входной интерфейс-это женская головка SMA, и обнаруженный выход является выходным DC. Блок питания постоянного тока. Данный товар имеет долгосрочные товары, можно фотографировать напрямую, есть технические проблемы, нужны консультации, можно связаться с владельцем.

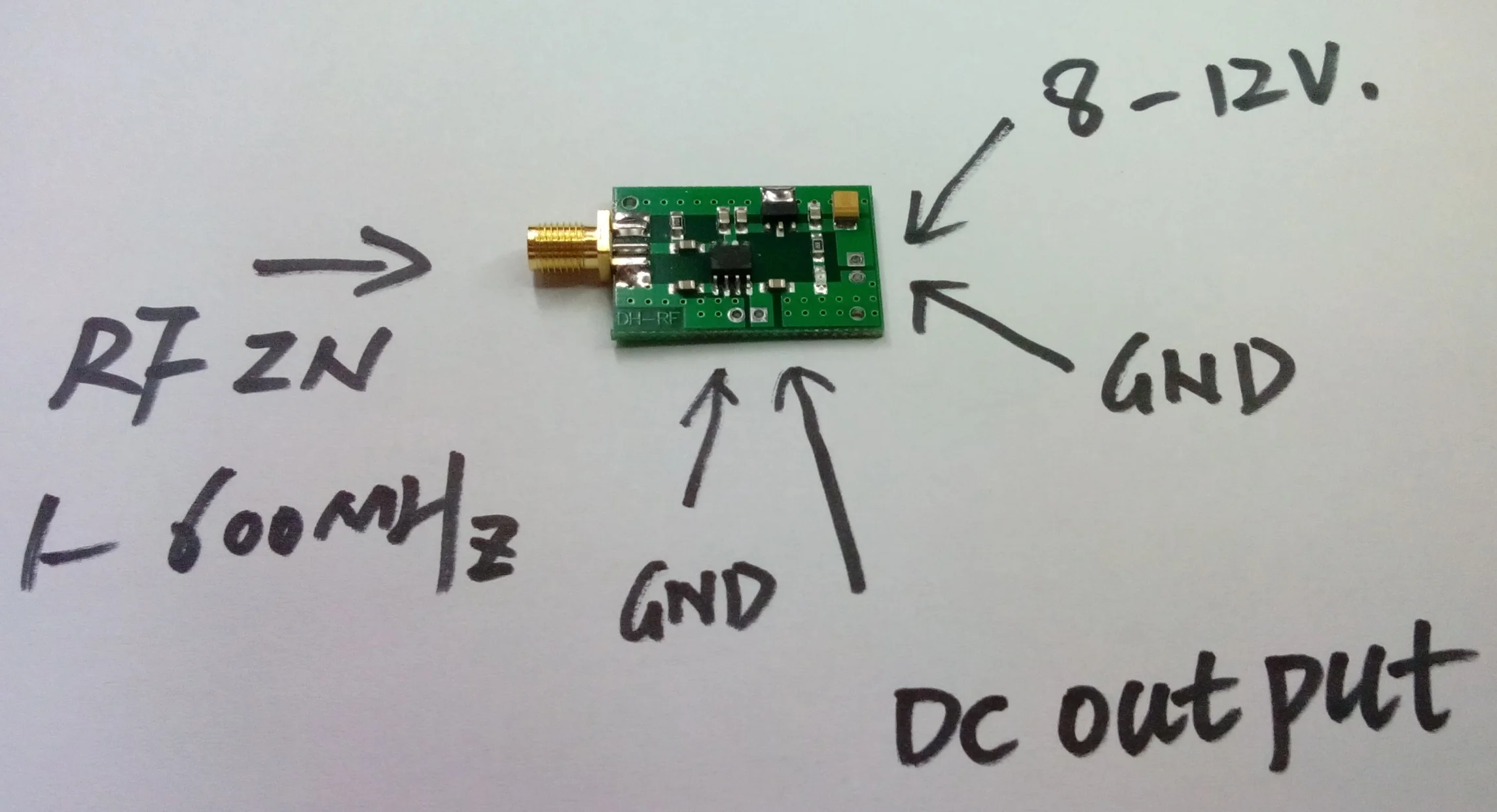

Метод проводки относится к следующим картинкам.

.
