Трехфазный точности фазового сдвига вспышка триггера для твердотельное реле LSJK-TSR

ТриггерTи Си рМожет управлять от дюжин до сотней безопасности полного диапазона спецификаций случайный тип твердотельного реле, состоящий из простые Экономичные трехфазные системы регулирования напряжения, эта программа, как правило, используется для системы регулирования напряжения высокой мощности. О150AТрехфазный интегрированный модуль регулирования напряжения может быть использован в следующих спецификациях.

ПятьИнструкции

1Вся цепь может быть применена к380VAC,50 ГцНа электросеть(Неправильный380VACСетка может быть настроена)Три-фазовая линия в основная электроплатаОборот в минуту (R,S,T)Не требуется последовательная фаза, но Трехфазная Входная линия, три проходящих ноль обнаружения конца и три твердотельных реле конца должны быть от одного до одного соответствие.

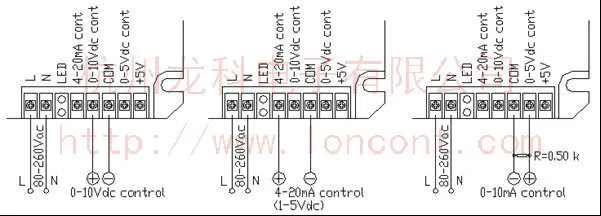

2,Уникальный полностью совместимый режим управления входом, 0-5Vdc, 0-10Vdc, 4-20mA, 1-5Vdc, 0-10mA и другие автоматические методы могут адаптироваться, без специальных заказов, также может управляться вручную потенциометром.Диапазон ввода широкий, точность регулировки выходного сигнала высокая, трехфазная симметрия хорошая, и анти-помехи способность сильна.

Ручное управление потенциометром: в соответствии с схемой, средний конец потенциометра подключен к модулюПродолжениеОстальные концы потенциометра соответственно соединены с модулемComКонец и+ 5 VВ конце. В тех случаях, когда управление конецПродолжениеОт0-5VdcИзменение напряжения на ac нагрузка от0Вольт в полный линейный регулятор напряжения umax регулируемый,ПродолжениеЧем больше клемма; потенциальный, тем больше выход модуля.+ 5 VНапряжение, генерируемое сам модуль, без внешнего питания, только ручной потенциометр, не используйте его, выбор сопротивления потенциометра вРазмер от 2 до 10 лет KΩ inter номер.

2,0-5VdcРежим управления: в соответствии с схемой, может принять SCM и так далее0-5VdcАналоговый сигнал, управление входом, положительное соединениеПродолжениеТерминал и отрицательное соединениеComВнутренний модульПродолжениеТерминал относительнойComВходное сопротивление в конце больше, чем у терминала30 Kω. Таким образом,4-20mA"Заканчивается и'0-10Vdc"Конец и+ 5 VКонец подвеска.

3,0-10VdcРежим управления: как показано, приемлемоPLCИ т. д.0-10VdcАналоговые сигналы, модули, внутренние0-10VdcТерминал относительнойComВходное сопротивление в конце больше, чем у терминала15 Kω. Таким образом,4-20mA"Заканчивается и+ 5 VКонец иПродолжениеКонец подвеска.

4,4-20mAРежим управления: в соответствии с схемой, панель контроля температуры можно принять4-20mAАналоговые сигналы, модули, внутренние4-20mAТерминал относительнойComВходное сопротивление в конце250ω. Таким образом,0-10Vdc"Заканчивается и+ 5 VКонец иПродолжениеКонец подвеска.

5,0-10mAРежим управления: в соответствии с значком этот метод должен использоваться в модулеПродолжениеС окончаниемComПодключите один конец к другой500ω,1/2 WРезистор, при вводе0mAВремя перепискиПродолжениеНамерение0VdcПри вводе10mAВремя перепискиПродолжениеНамерение5Vdc.

2Конец каждой функции отличаетсяComКонец должен быть положительным,ComЕсли терминал отрицательный, например, разворот полярности, выход основной цепи модуля может быть выключен.

3Характеристики управления каждого функционального конца являются положительными характеристиками, т. е. Чем выше напряжение управления, тем выше выходное напряжение основной цепи модуля.

4В любое время рекомендуется использовать входной режим. Если одновременно используется более двух входов, входное напряжение, как правило, выше. Для ручного и автоматического использования, например, автоматическое подключение4-20mAРучное подключение0-5 VПолезная модель может переключать функции через двойной переключатель.

5И Трехфазная нагрузка может бытьDelta;Форма соединение илиYФорма соединениеYФорма связиYЦентральная точка не должна быть подключенаNЛинии.

6Есть триггеровСветодиодныйИндикатор питания и индикатор регулировки выхода.

7Флип-флоп со встроенным питанием иR,S,TОсновная схема не имеет фазового отношения,L"Терминал можно подключить к любой фазовая линия,"N"Конец должен быть подключен к трехфазной нулевой линии.

8Триггер не требует внешнего синхронного трансформатора, а также не требует внешнего источника питания постоянного тока, и соединение немного, и использование удобно.

9Когда триггер работает, нагрев очень маленький, и триггер не должен быть установлен на радиатор.

10Между входным контрольным терминалом и входом питания и пробоотбором сильного тока синхронной схемы выборки между основной схемой и основной схемой, изолирующая среда больше давления2000 В переменного тока.
