Интеллектуальный регулятор температуры xmtd8008, различные входного сигнала, 4-20ma выход
Описание
Цель: сочетается с нашим модулем регулирования давления.
Есть три обычных размера (Единицы измерения: мм):
1,96*96 с открытым горлом 92*92
2,72*72 с открытым горлом 68*68
3,48*48, диафрагмы 45*45
Установка заказа для первого использования:
1. Подключите термостат и Регулирующий модуль напряжения, в том числе термопары, нагреватели и т. д.
2. Установите Sn до 0 в термостате (Возьмите термопару K в качестве примера). Другие термопары настроены на соответствующие цифры.
3. Установите SV для нужной температуры, например, вам нужно 200 градусов Цельсия, установите до 200.
4. Установите на 2 и автоматически Настройте инструмент, чтобы начать мигать. После того, как прибор перестанет мигать, установка будет завершена.
Термостаты серии XMTA8018C2, XMTD8018C2 и XMTG8018C2 поддерживают каждыйЧетыре вида термопары, вход термостойкости и аналоговый выход 4 ~ 20 мА. Он используется для большой мощности непрерывного регулятор кип или передачи температуры.
| Параметр | Значения параметров |
| Регулятор температуры с термопарным спутникового приемника | K, S, E, J, T, B, N, WRe3-25 |
| Термальность сопротивление спутникового приемника | PT100, CU50 |
| Стандартный постоянный ток Входное | 0-10mA, 0-20mA, 4-20mA |
| Стандартное напряжение спутникового приемника | 0 ~ 5 В, 1 ~ 5 В |
| Изготовленный На Заказ режим ввода-1 шт. | 0 ~ 10 в вход |
| Изготовленный На Заказ вход Режим 2 | PT1000 вход |
| Температура входного сигнала | Да |
| Влажности входного сигнала | Да |
| Вход сигнала температуры и влажности | Да |
| Уровень входного сигнала | Да |
| Давление входного сигнала | Да |
| Другое стандарт сигнала входы | Да |
| Регулятор температуры с термопарным в диапазоне 1 | K (0 ~ 1300 DEG C), S (0 ~ 1600 DEG C), E (0 ~ 800 DEG C) и J (0 ~ 1000 DEG C) |
| Регулятор температуры с термопарным Диапазон 2 | T (-200 до + 350 DEG C), B (0 ~ 1800 DEG C), N (0 ~ 1300 DEG C) и Wre (0 ~ 2300 DEG C) |
| Термальность диапазон сопротивления | CU50 (-50 ~ + 150 ° С) и PT100 (-200 ~ + 600 ° С) |
| Стандартный диапазон сигнала | -1999 ~ 9999 |
| Дискретность | 0,1 |
| Температура погрешность измерений | ± 0,2 DEG C |
| Фабрика средняя температурная погрешность | ± 0,1 DEG C |
| Температура функция коррекции | Поддержка |
| Температура Датчик длина линии | Больше, чем 200 метров |
| Главная панель управления выход | Аналоговый выход |
| Контроль pid режим | Искусственный интеллект, пушистый ПИД, непрерывное регулирование |
| Бит смещения режим управления | Верхний и нижний предел контроля отклонения, контроль температуры в верхней и нижней областях |
| Режим будильника | Верхняя пороговая сигнализация, верхний и нижний предел, верхняя пороговая сигнализация (опционально) |
| Выходной аварийный режим | Релейный выход |
| Настраиваемый режим будильника | Встроенная звуковая сигнализация или выход импульсного напряжения 12 В |
| Up смещения сигнализации Поддержка | Поддержка |
| Вниз смещения сигнализации Поддержка | Поддержка |
| Линейный выход контроля | 0 ~ 5 В, 1 ~ 5 В, 0 ~ 10 в, 4 ~ 20 мА, 0 ~ 20 мА, 0 ~ 10 мА (опционально) |
| Линейный передачи выход | 0 ~ 5 В, 1 ~ 5 В, 0 ~ 10 в, 4 ~ 20 мА, 0 ~ 20 мА, 0 ~ 10 мА (опционально, контроль и изменение, обычно 2, 1) |
| PWM режим управления | Поддержка |
| Включение питания, функция сигнализации | Поддержка |
| Выход мощность | DC24V (опционально при заказе) |
| Вход мощность | Переменного или постоянного тока DC220V |
| Электромагнитной совместимости | Колебания напряжения сетки или помехи преобразователя частоты, способные сопротивляться сильным электромагнитным помехам |
| Адаптируемые под требования заказчика Сила входного сигнала | DC24V или DC12V |
| Инструмент мощность рассеяния | Меньше, чем 5VA |
| Позвольте подачи электроэнергии | ± 10% |
| Машиностроения | Для большой механической термической обработки |
| Целлюлозно-бумажной промышленности | Бумага обработки термической обработки |
| Химическая промышленность | Термическая обработка в химической промышленности |
| Металлургическая промышленность | Металлургический температура термической обработки |
| Термическая обработка | Тепловой контроль за расходом обработки |
| Установка метод | Установка открытого отверстия, открытие на контрольном шкафу или открытие на коробке |
| Панель Размер | 72 (широкий) * 72 (высокий) * 110 (глубокий) мм |
| Размер отверстия | 68 (широкий) * 68 (высокий) мм |
| Ручной загрузки | XMT8008 |
| Вход канал | 1 канал |
Рис. 3 схема подключения регулятора температуры и трехфазного регулятора напряжения
Рис. 4 связь между выходным сигналом термостата и выходом модуля регулятора напряжения (прямая пропорция)

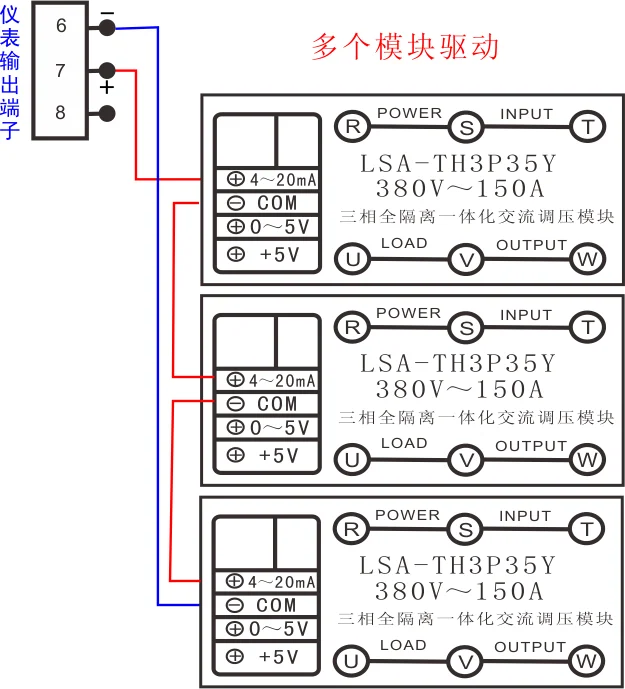

Рис. 3 схема подключения регулятора температуры и несколько трехфазных регуляторов напряжения
'
