Adl5801 модуль, двойной балансный смеситель модуль, вверх и Подпушка смешивания, Подпушка смешивания, балун муфта
Цена: $30.08
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание
1. Без балун
2. С 6G балун
Двойной сбалансированный активный микшер (ADL5801)
I. Применение продуктов:
ADL5801 интегрирует высоко линейность двойной сбалансированный активный микшер ядро и местный осциллятор (LO) буферный усилитель, который обеспечивает широкий динамический диапазон преобразования частоты от 10 МГц до 6 ГГц. Фирменная конструкция linearization позволяет микшеру обеспечить Улучшенный вход на высоких входных уровнях IP3 производительности. Характеристики регулировки смещения могут быть выполнены одним контрольным контактом для достижения линейности входного сигнала, одним боковым коэффициентом (SSB) шума и оптимизацией тока постоянного тока. Дополнительные входные детекторы мощности используются для адаптивного контроля смещения. В мобильных приложений блокирующий сигнал может привести к динамической разложению производительности, а высокая линейность ввода устройства позволяет удовлетворить строгие требования этого приложения. Адаптивное бигирование позволяет устройству достичь высокой производительности IP3 при наличии сильного блокирующего сигнала. Когда блокирующий сигнал будет отменен, ADL5801 автоматически уменьшит смещение, чтобы достичь низкого энергопотребления, распределение активный микшер обеспечивает превосходный баланс вибрации на RF и lo, Если утечка, типичное значение лучше, чем значение & минус; 40 дБм. При нагрузке 200 & Omega промежуточный выход частоты обеспечивает коэффициент преобразования напряжения 7,8 дБ (Типичный). Широкий частотный диапазон открытого коллектора, если-частотный выход делает ADL5801 подходящим для использования в качестве преобразователя в различных применениях передачи. Модули имеют экранированные корпуса и антиреверсивное защитные диоды.

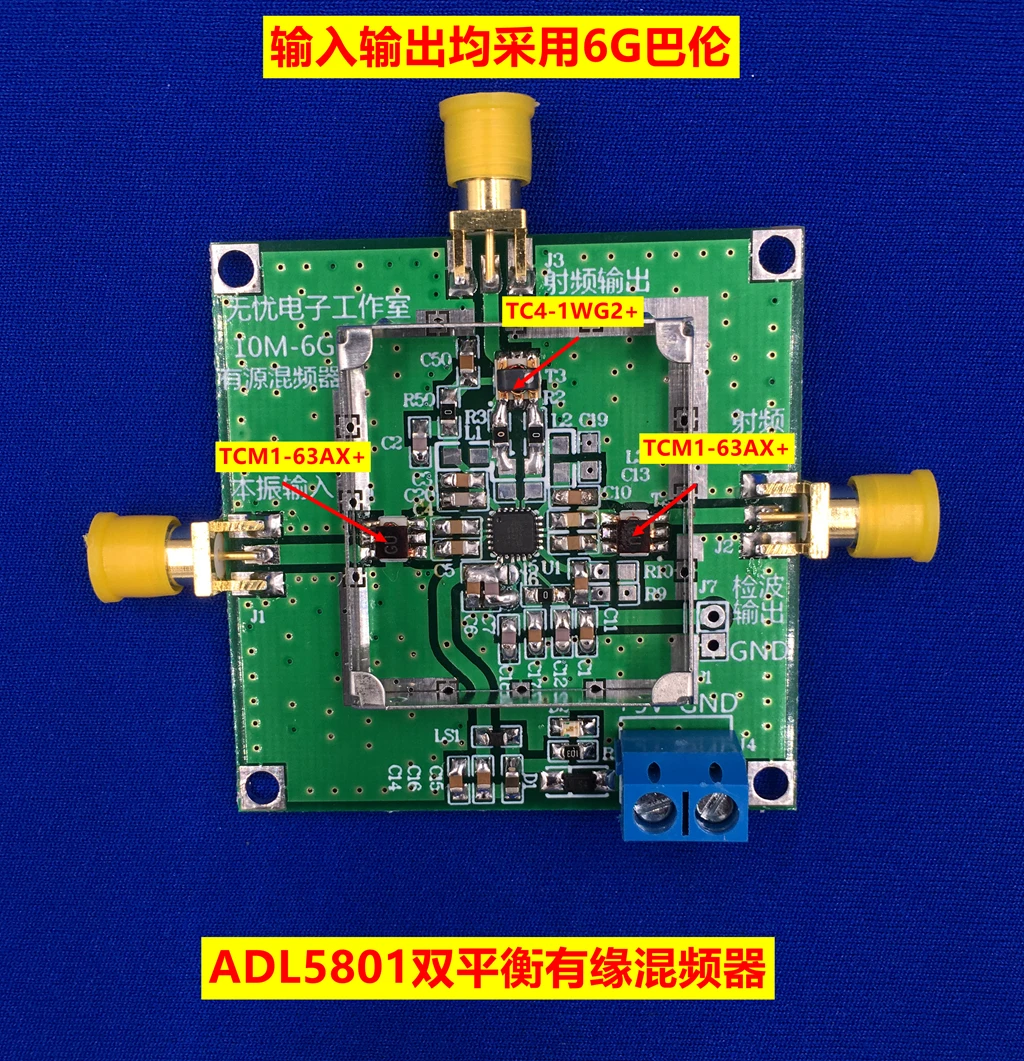

Два, физическая карта продукта:
Широкополосное соответствие достигается за счет использования 2 6G Balun
Трех вариантах технические показатели
1 Напряжение питания: +-5 в постоянного тока (типичное значение тока 100 мА)
2 RF/локальная частота генератора: 10-6000 МГц, входное и Выходное сопротивление: 50 Ом;
Диапазон выходного сигнала: LF-600MHZ;
3, предоставляем 2 варианта дизайна
(A) тип низкой стоимости: Входной выход не использует балун и не сварит TCM-63AX + и TC4-1WG2
(B) широкополосный Тип частотного покрытия с входом и выходом, соответствующий TCM-63AX + и TC4-1WG2
4 обеспечить схему PDF файла
Четыре Область применения:
1. Приемник сотовой базовой станции
2 радио канала вниз конвертер
3, широкополосный модуль преобразования
4 аппаратура и метр
