Сенсорный экран adf4355 Модуль РФ источник сигнала vco Частота развертки микроволновая печь синтезатор частоты PLL

Описание

АDF4355 цветной источник частотного сигнала

Один, характеристики модуля:

1, ADF4355 модуль является старшим инженером, чтобы построить, полностью обратитесь к официальной версии дизайна; PCB и красивый внешний вид, разумный макет и дизайн, стандарты материалов;

2, Диапазон выходной частоты: 250 m-6,8G, разрешение частоты 10 кГц.

3, Режим питания: 5 В блок питания, может использовать usb-блок питания напрямую;

4, цветной экран, управление сенсорным экраном, может осуществить частоту, развертка по частоте,(Специальный совет: рекомендуется не отрывать защитную пленку на экране, потому что сенсорный экран является резистивным экраном, и царапины могут привести к потере функции сенсорного экрана).

5, функция сохранения модуля может набор магазина параметров.

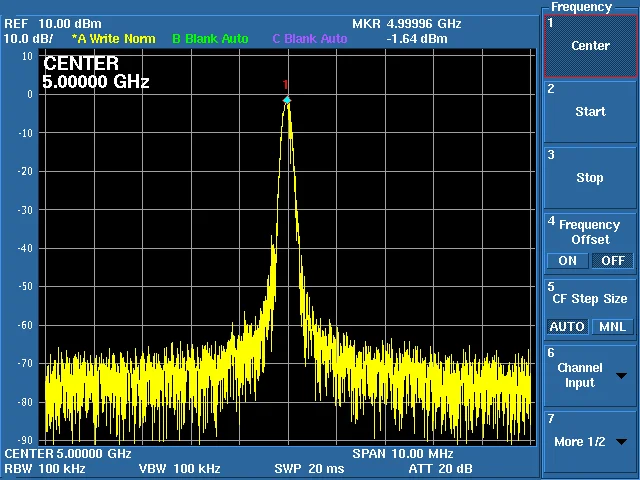

ДваМодуль измерения сигнала

300 м

500 м

1 г

2G

3g

4G

5 г

6G

6,8 г

2G

Три, применение модуля:

Четыре,Комплект:

И потраченные 1, ADF4355 Модуль и потраченные

2; USB линия; один

3; предоставляем: схема (PDF),Не предоставляется исходная программаОбеспечивает STM32 основе ADF4355 основные факторы, другая информация;

4 ссылки:

Кабель:Http://item.taobao.com/item.htm?spm=a1z10.5.w4002-736984343.14.glYqhY&id=23383612846

Тесты линии:Http://item.taobao.com/item.htm?spm=a1z10.5.w4002-736984343.20.glYqhY&id=19814092679

Эмулятор: https://item.taobao.com/item.htm? РП = 686.1000925.0.0. PuhJZ5 & amp; Id = 45652831957

Пять, Презентация чипа:

ADF4355 с внешний фильтр для курения и внешней исходной частотой используется для оформления интерьера, десятичная система частоты N или целое число N PLL Частотный Синтезатор (PLL). Серия Делителя Частоты может достигать от 54 МГц до 6800 МГц.

ADF4355 со встроенным VCO, основной Диапазон выходной частоты до 3400 МГц до 6800 МГц. Кроме того, частота VCO может составлять 1, 2, 4, 8, 16, 32 или 64 точки, поэтому пользователи могут производить низкую до 54 МГц радиочастотную выходную частоту. Для изоляции приложения, выход RF может быть отключен. Функция отключения звука может управляться pin, также может управляться программным обеспечением.
Все микросхемы контролируются с помощью простого трехпроводного интерфейса системы. ADF4355 использует 3,15 V до 3,45 V аналоговый и цифровой блок питания, и с 4,75 V до 5,25 V зарядным насосом и VCO мощностью. Кроме того, ADF4355 встроенный режим энергосбережения оборудования и программного обеспечения.
