Последовательный сервер TCP RTU к RS232 \ RS485 Modbus двойной последовательный сеть передачи

Описание

ZQWL-EthRS-D1Компактный, высокопроизводительный, стабильный модуль последовательного сервера. Он имеет 1-way RS232 интерфейс, 1-way RS485 интерфейс и 1-way интерфейс Ethernet. Пользователи могут легко завершить соединение между последовательными устройствами и сетевыми устройствами.

\

Два, параметры оборудования

\ \

\

Три сети характеристики

\

· Поддержка статического и динамическогоIP камера;

\

\

· Поддержка кабельного перекрестного прямого автоматического переключения

\

· Рабочий порт, цельIP камераЦелевой порт может быть установлен;

\

·TCPСерверРежим, каждый последовательный порт поддерживается4Подключение к клиенту, несколько пользователей могут управлять одним одновременноПоследовательный портОборудования;

\

·ПоддержкаDNSФункция;

\

·Поддержка функции сетевого обновления прошивки;

\

·Может крест сегмент связиКоммутатор, маршрутизатор; может работать в локальной сети, также может работать в интернете;

\

·Поддержка соглашение включает в себяETHERNET,ARP,IP камера,ICMP,UDP,DHCP,TCPTCP Modbus в RTU Modbus

\

·ПоддержкаTCP Modbus в RTU Modbus

\

Четыре, описание аппаратного интерфейса

\

\

Модуль интерфейса:

\

\

Размер модуля:

\

\

Пять, Модуль Инструкция

\

Этот модуль состоит из4ИндивидуальныеСветодиодныйИндикатор светильник:Мощность,RUN,RS232ИRS485. Его основное значение как Таблица1:

\

Поверхность1 Основное значение индикатора-светильник

\

\

Когда система работает аномально или в режиме настройки, Состояние индикатора отображается в виде таблицы.2:

\

\

Поверхность2 Индикатор светильник статус

\

\

\

\

Шесть, конфигурация параметров модуля

\

Этот модуль можно использовать через «интеллектуальное встроенное программное обеспечение для конфигурации последовательного сервера» и способ настройки параметров веб-страницы. Обратите внимание, что модуль сбрасывается только после того, как новый набор параметров начнет свою работу.

\

(A)Параметры конфигурации программного обеспечения интеллектуального встроенного последовательного сервера

\

Параметры могут быть настроены следующим образом: модульIP камера, Маска подсети, шлюз,DNSСервераMACАдрес (или заводской по умолчанию),ДваПоследовательный портПараметрыМодуль также может быть обновлен путем настройки программного обеспечения.

\

Используется следующий метод:

\

1,Модуль подключается сетевым кабелем и компьютером или роутером, и модуль электрически подключен к модулю,RUNМигалками (около1гцПоказывает, что модуль начинается нормально.

\

2,Основной параметр настройки

\

\

(Два)Веб-страницы параметры конфигурации

\

Конфигурация веб-страницы предоставляет две версии на английском языке,Если вы хотите использовать страницу для настройки параметров, необходимо сначала узнать модульIP камераЕсли вы случайно забудете, вы можете нажать и удерживать“CFG"Кнопка, держите5Секунд, модуль для восстановления заводских настроек, этот модульIP камераЭто:192.168.1.253.

\

Вход в браузер:, Введите, вы кажетесь, чтобы настроить страницу, вам нужно аутентифицировать имя пользователя и пароль (и программное обеспечение конфигурации в том же), первоначальное имя пользователя:Admin, Начальный пароль:Admin.

\

Китайская версия:

\

\

Английская версия:

\

\

\

После успешно посадки на конфигурации модуля:

\

\

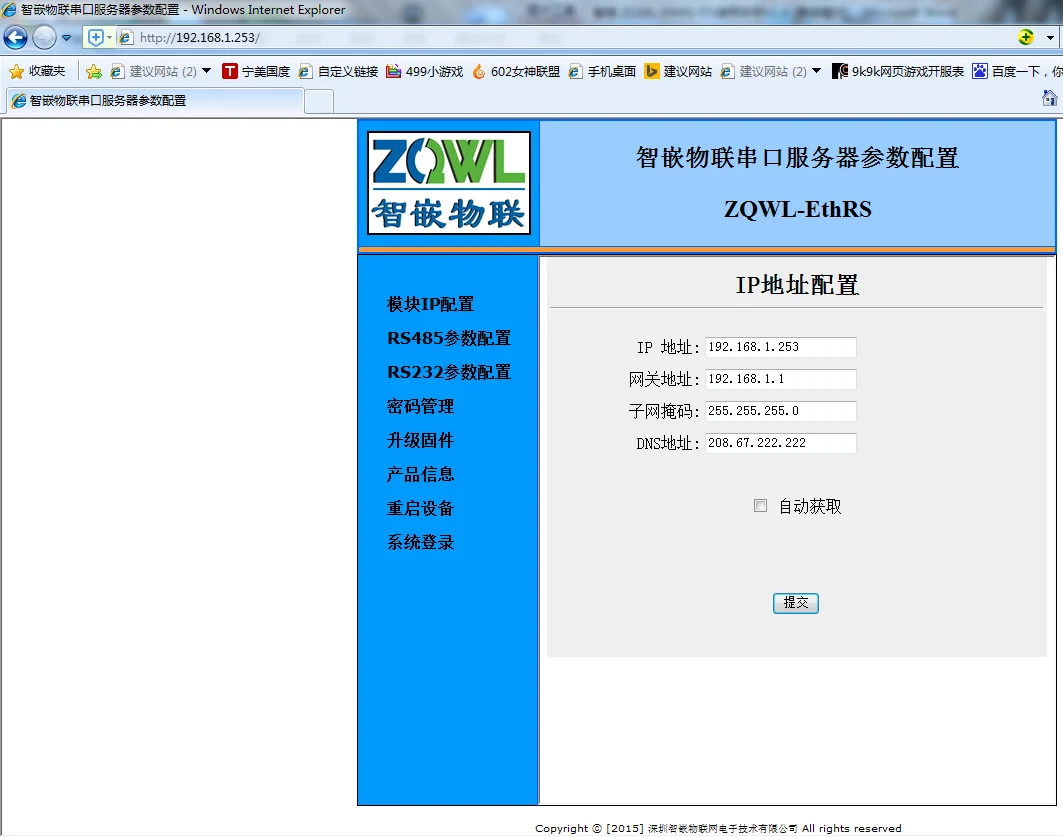

Как указано выше, в"IP камераСтраница «Настройка адреса», вы можете настроить модульIP камераИнформация, а также использование автоматического доступаIP камера.

\

\

Как указано выше, в"RS485Настроить "страницу.RS232И это то же самое), вы можете установить требуемоеRS485Параметры.

\

\

Как указано выше, на странице «Управление паролем» можно изменить пароль для входа в модуль.

\

Семь, модуль тест

\

A) Испытание на передачу

\

\

Потому что модульZQWL-EthRS-Z1Для достижения лучших результатов тестирования, мы используемZ1Для проверки.

\

Метод тестирования: в любом рабочем режиме Установите скорость передачи данных последовательного порта115200Данные бит8Стоп-бит1, Не проверяйте, с проводом будет дваTtlВTXИRXКороткое соединение, сTCPОтладки помощник10 мсОтправить к модулю110Байт данных (или любой другой1 мсОтправить к модулю11Данные), скорость передачи данных1,1Байт в секунду (двустороннийTtlВ то же время), почти близкий к максимальному значению теорией скорости передачи. Результаты тестов следующие:

\

\

(Два) тест DNS

\

\

Метод тестирования: режим работы установлен вTCP_CLIENTРежим, «цельIP/Имя домена» заполните в графе:Www.taobao.comПорт назначения:80. Случайный выбор скорости передачи данных, например115200, Как показано на рисунке:

\

\

Параметры сохранено
