90 В 100A цифровой измеритель напряжения, высокая точность, мощность, время, кулонометрия, с защитой

Описание

Notestobuy:

Модель 90V20A без внешнего шунта, встроенный Ток обнаружения резистора, измерение максимального тока 20A, нет функции защиты реле.

90V100A, 90v200A, 90V300A, 90V500A, текущим измерением нуждается в подключении 75mV шунта в сочетании с реле защиты функция реализована, детские цена, содержащие шунта цена реле для того, чтобы в центре внимания.

Счетчик дисплея и измерительный доска, по умолчанию, на высоком каблуке 12 см, 6 p кабель связи, если вы чувствуете, что короткую линию, не легко модификации мы можем купить 2 м кабель-удлинитель, таким образом, вы можете увеличить расстояние между дисплеем и измерением в.

На что следует обратить внимание

1: в том случае, если вы пользуетесь стол при зарядке, в том случае, если оригинальная емкость не равен нулю, зарядная емкость по-прежнему будет собираться в оригинальная емкость для хранения.

2: если это с таблицей и разрядкой. Обязательно проверьте оригинальную емкость, если исходная емкость для 0.00AH, разрядная емкость не снижена, до через первый набор & ldquo; OAH» значение, затем емкость для заполнения пост разряда.

Способ переключения режима зарядки и разрядки:

Курсор «OUT», нажмите кнопку OK, чтобы войти в интерфейс переключения режимов зарядки и разрядки, регулируя кнопки вверх и вниз, чтобы изменить количество измененной модели AH. Если это режим «разрядки», процент емкости будет постепенно уменьшаться. Если режим зарядки «зарядка», процент емкости будет постепенно увеличиваться. Примечание: первый набор AH будет отображать процент нормального.

Метод нулевой или полной емкости:

Желтый курсор двигаться вверх & ldquo; OVP», а затем нажатия клавиш и емкость режим отображения прогресс-бара, а затем нажмите кнопку «ок», вы можете время очищается, также можно очистить от номера ah. Нажмите на кнопку OK.

Измерительная тестовая картинка (панель дисплея изображения приклеена к защитной пленке, поэтому выглядит немного складывается, но данные абсолютно реальны)

Краткое введение инструмента,

SIN90100A-это форма напряжения и тока, которую можно измеритьНапряжение, ток, емкость заряда, время и т. Д.Новый Измеритель Напряжения тока различных физических величин, но также можете устанавливать параметры предохранение от перенапряжения, перегрузки по току защиты, защита от перегрузки по току, защита, защита от перезаряда, предельная защита и другие функции защиты. ПриборЦветной жидкокристаллический дисплейИзмеренные данные, информация о дисплее Комплексная, удобная для пользователя. Этот инструмент подходит для контроля выходного напряжения и тока, а также для зарядки и разряда аккумулятора.

Описание: 9020A без функция защиты от перегрузки, потому что функция защиты с питанием реле платы расширения цепи постоянного тока и реле защиты цепи представляют собой. Модель имеет функцию защиты более 20А. 90V20A только один Контрольный сигнал не может защитить функцию выключения. Перед тем, как пусть недостаточно четко описать некоторые клиенты недоразумение, к сожалению, прежде чем покупать, если не ясно, пожалуйста, свяжитесь с четко достаточно, чтобы снова совершите покупку ....

Две части,Основные характеристики

1, Цвет жидкокристаллический дисплей,Четкое отображение интерфейса Мода.

2,Функция отключения памяти,Память перед мощностью AH number to power,Удобного наблюдения и измерения.

3,Время и количество функции сброса AH, не влияет на следующее измерение.

4,Напряжение, ток, емкость зарядки,Отображение времени или мощности одновременно,Полная и четкая информация о дисплее.

5,С функциональными клавишами выключения выводаГибкий, открытый или отключенный выход.

6,Перенапряжения, понижения напряжения, перегрузки по току, ограничения, перезарядаФункция защиты.

7,Онлайн калибровка, удобство клиентов своевременное исправление ошибки.

Три,Техническими показателями

Технические параметры SIN9020A

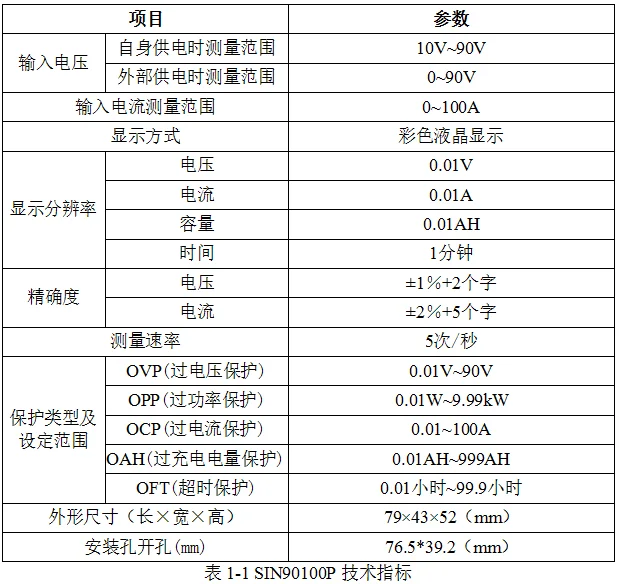

Технические параметры SIN90100P

Четыре,Группа показывает

Пять,Режим подключения

Разница между двумя провод жгута проводов и три провода проводки, какое время два wiresystem? Что толку от трех проводов?

Ответ: Если измеренное напряжение больше 10 в, чтобы обеспечить заголовок во время нормальной работы блока питания, можно использовать две проводные системы для питания, если измеренное напряжение менее 10 в не может обеспечить достаточное напряжение, То, что вам нужно через внешний источник питания для того чтобы обеспечить более чем 10 V напряжение и пусть заголовок, то вам нужно использовать три провода питания.

(1) SIN9020AНапряжение Амперметр проводки

Sin9020таблица за токовым напряжением 4А терминал, “OUT-& rdquo,“ VCC + & rdquo, “Vext + & rdquo,“ IN-”, “Vext +” трехпроводная система снаружи положительного источника питания. «VCC +» Входная мощность анода, катода и нагрузки.

Данный коллектор разделен на два проводных метод подсоединения и Трехпроводное соединение, кольцо поршневого двигателя может быть прямой доступ к мощность прибора, три провода необходимости внешнего источника питания для электропитания аппаратуры самостоятельно.

1, 90V20A двух метровый провод схема и описание

2, 9020A инструмент три провода схема и описание

(2) SIN90100P Напряжение Амперметр инструкции по проводке

Схема проводки реле и инструкции 1, 90100 P и 90V200P двухметровая линия

Когда проводка в соответствии с схемой подключения Схемы проводки метод проводки как aboveShownPower, нижний правый угол платы расширения + и нагрузкиКатода подключены в силе катода и катод источника питания подключен в шунт слева и расширения пластина фиксация винтами (обратите внимание на то, чтобы получитьВинт сверху), нагрузите катод Соединенным винтом в правый конец шунта и поместите колпачок Перемычки в & ldquo; 2W ”. Vext и релеБез подключения. Обратите внимание, что согласно проводке diagramNo, обратный, неправильный.

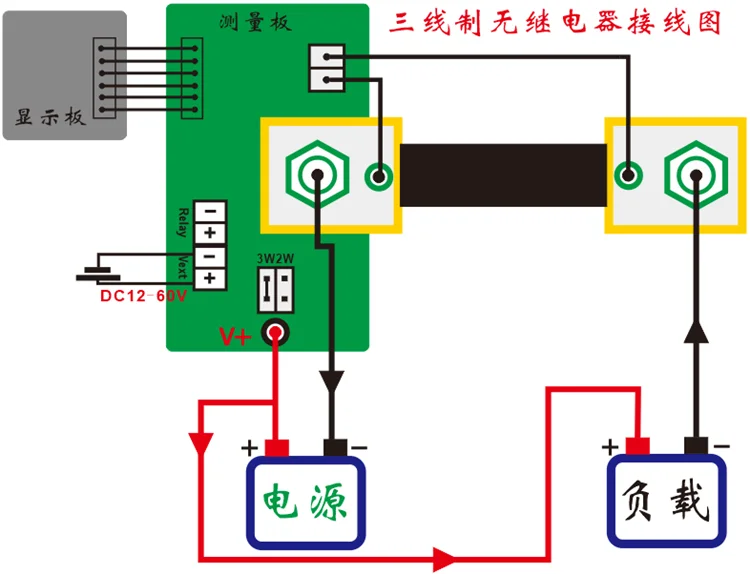

Схема проводки реле и инструкции 2, 90100 P и 90V200P трехметровая линия

В тех случаях, когда Установите проводку согласно схему подключения монтажной схемы метод подключения, таких как mapshownpower Плата расширения, в правом нижнем углу theV + конец и нагрузкиПозитивнойЧрезвычайноСоединены в мощности катода и катода блока питания, подключенного в шунт левого и силового расширения пластины фиксации винтов (обратите внимание, чтобы получить большие винты выше).Отрицательная нагрузка соединена в шунт правого конца большой винт, и перемычка на “3W”. Внешний источник питания Vext для электропитания прибора,Напряжение внешнего источника питания DC12V--60V. Обратите внимание, что согласно схеме подключения Что не может повернуть, неправильно.

3, 90100 P и 90V200P три метра линии реле схема и инструкции

Когда проводка в соответствии с схемой проводки Схемы проводки метод проводки, как показано выше. мощность Плата расширения, в правом нижнем углу theV + в Мощность анод и катод источника питания подключен в шунт слева и Мощность расширения пластина фиксация винтами (обратите внимание на то, чтобы получить большие винты и выше) И нагрузочный катод, соединенный винт в правом конце шунта, между катод, анод и мощность нагрузки нужно реле соединен с управляющим конец соединения и Vext должен быть связан с блоком питания для инструмента источник питания, внешнее напряжение источника питания для DC12V--60V и реле на реле.Напряжение питания выбора реле должно совпадать с напряжением внешнего источника питания. Обратите внимание на то, что в соответствии с схемой подключения проводки, не может повернуть, неправильно.

Шесть, установка защиты

Семь,Введена функция защиты

Восемь, Расширенный дисплей

Девять, описание обслуживания клиентов
