Тока в напряжение модуль преобразования сигнала кондиционирования 0 ~ 5 В 3.3 В 10 В 15 В 4 ~ 20mA передатчик

Описание

Метод использования kf301-2 в качестве терминала входного сигнала в терминале, kf301-3 как напряжение питания и текущий выходной терминал.

Также 2.54 мм с однорядными контактами, может выбрать повышенную или понижательную сварку, удобно для покупателей в качестве модуля в использовании на борту.

Подробный взгляд на схему пакета

Характеристики Товара:

1, диапазон напряжения питания DC 7 В ~ 30 В
2, выходное напряжение сигналов 0 ~ 2.5 В, 3.3 В, 5 В, 10 В, 15 В.

3, входной ток 4-20мА или 0-20мА (более чем фактический диапазон).

4, ноль и полная шкала могут быть скорректированы (регулировка потенциометра).

5, с изоляционными свойствами, не изолированные.

6, Размер модуля: 3.3*2.5 см

Примечание: новая Случайная Доставка

Пакет продукта схеме:

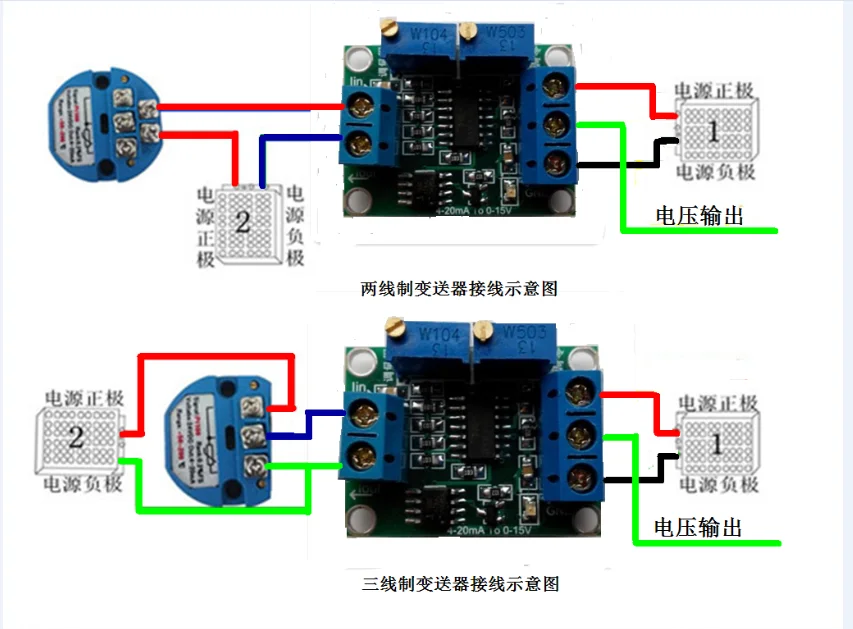

Код схема:

Блок питания используется передатчиком 2 и блок питания к модулю 1 может быть такой же блок питания не может быть одним и тем же блоком питания, и положительные и негативные палки не могут быть подключены.

Инструкция продукта:

1: Получите модуль питания, который подключен к правой стороне 3 клемм, положительный и минус-под выход. Входной ток, левый терминал на входном выходе, А потом через электричество можно увидеть световой индикатор питания.

2: нулевая Регулировка: Входной текущий сигнал настраивается на минимальное значение 0ma или 4ma, настройте устройство нулевой точки, чтобы сделать выходное напряжение 0 В. Регулировка отделки лучше всего зафиксировать потенциометр ручки с клеем.

3: регулирование, регулирующее полное: входной текущий сигнал для корректировки к необходимости полномасштабного тока 20мА (может быть больше или меньше чем 20ma) кондиционированный полный потенциометр позволяет выходному напряжению до максимальной величины выходного напряжения (такой как 3.3 В, 5 В, 10 В, 15 В). Регулировка отделки лучше всего зафиксировать потенциометр ручки с клеем.

4: Регулировка входного диапазона тока, можно выводить соответствующее напряжение.
