Bf120 120 Ом Высокая Точность Сопротивление тензометрических

Описание

BF120-3AA120 Ом Высокая Точность Сопротивление тензодатчик/давление/датчик взвешивания

Высокая точность, хорошая стабильность, простота в использовании, подходит для датчика 0,02 уровня 5,5/

Напряжение лист только обеспечивает описание на доставку и передачи информации, нет технические консультации и поддержку, пожалуйста, позаботьтесь о начинающих!

Сопротивление: 120 Ом

Базовый размер: 6,6*3,4 мм

Размер сетки: 3,0*2,44 мм

Спецификация свинца: 3-5 см длинный провод

Допуск сопротивления номинальным значениям: 120 ± 3Ω

Допуск сопротивления к средним значениям: ≤ 0,5 Ω

Применимая температура: нормальная температура (-30-60)

Коэффициент чувствительности и дисперсия: 2,1 ± 1%

Предел деформации комнатной температуры: 20000 мкм/м

Механический ЛАГ: 1,2 мкм/м

Сопротивление изоляции комнатной температуры: 10000 МОм

Основной материал: Модифицированная фенольная подложка.

Материал провода ворот: полностью закрытая структура фольги Kang.

Серии BF Технические характеристики:

Подвал: модифицированный фенольный; проволочная сетка: constantan (содержит 40% никеля и 1.5% марганцевого медного сплава); полностью закрытая структура; и осуществляет температурную самостоятельную компенсации и компенсации ползучести.

N * N9> N5>, N7>, N3>, N1>, N8>, N6>, N0 >,, N4>, N2>, T0>, T2>, T4>, t5, T8>, T3>, T1>, 0,01-0.015% FS/30 мин ,,,,,,,,,,,,,,,,,,,,,,,,, T6>

Оболочка надежно защищает датчик

В зависимости от чувствительной сетки материал может быть разделен на три типа металла, полупроводника, металла или оксида металла, и т. Д.:

1, металлический тензодатчик, включая тип провода (проволочная обмотка, тип короткого соединения) тензодатчик, тензодатчик из фольги и датчик натяжения пленки;

2, полупроводниковый тензодатчик, включая полупроводниковый тензодатчик, диффузионный полупроводниковый тензодатчик и тонкопленочный полупроводниковый тензодатчик;

3, металл или оксид металла шламовый в основном изготовлен из толстой пленки тензодатчика.

Все это магазин-металлический тензодатчик из фольги.

Два, основные параметры тензодатчика

1, сопротивление тензометрический датчик

Сопротивление тензодатчика измеряется тензодатчиком комнатной температуры, без установки и без силы.

Выбор значения сопротивления тензодатчика в основном зависит от объекта измерения и измерительного прибора.

2, коэффициент чувствительности тензодатчика

Чувствительность коэффициент тензометрический датчик заключается в том, что: в тех случаях, когда тензометрический датчик s вставить в одноосных напряженного состояния поверхности образца, и продольной (чувствительные ворота координат направление) И параллельно направление силы и сопротивление тензометрический датчик изменение курса и поверхности образца патч вместе должно быть соотношение направление силы на напряжение (то есть по тензометрический датчик продольной деформации ), А именно тип, K для коэффициента чувствительности тензометра; & epsilon; Образец поверхностного измерения точки и деформации чувствительных ворот вертикальное направление, параллельное тензометру; RR & Delta; на основании epsilon; относительные изменения, вызванные деформацией сопротивления, обычно используемый тензометрический коэффициент чувствительности составляет от 2,0 до 2,4.

3. Срок службы тензометрического датчика:

Срок службы тензодатчика означает количество циклов под постоянной амплитудой переменного напряжения, тензодатчика, до количества циклов повреждения усталости.

Три заявки и принцип работы металлические сопротивление тензометрический датчик

Датчик напряжения сопротивления имеет две стороны: во-первых, как чувствительный элемент, который непосредственно используется для измерения напряжения образца; другой является как элемент преобразования, который используется для измерения других физических количеств, которые могут быть изменены в деформацию эластичного элемента. Вставьте его на поверхность объекта, который будет измерен с помощью тензодатчика. При измерении деформации объекта Чувствительная сетка тензодатчика также подкрепляется деформацией, и значение сопротивления изменяется соответственно, который может быть преобразован в напряжение или ток через контур преобразования, чтобы осуществить измерение напряжения.

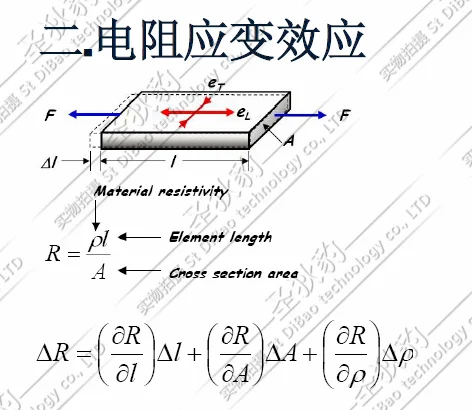

Принцип работы металлического резистентного тензодатчика-это эффект деформации сопротивления, то есть, когда металлическая проволока подвержена стрессу, сопротивление меняется с размером механической деформации (растяжение или сжатие). Теорическая формула эффекта деформации сопротивления выглядит следующим образом:

R = & rho; * (L/S) Ω-& rho; L-· мм2/м; m; S-мм2;

Из приведенной выше формулы, металлическая проволока в процессе механической деформации, L, S, & rho три должны быть изменены, что неминуемо приведет к изменению значения сопротивления провода. При растяжении внешней силы, увеличить длину, площадь поперечного сечения уменьшается, значение сопротивления увеличивается; когда отношение давления, длина уменьшается, площадь поперечного сечения увеличивается, сопротивление уменьшается. Таким образом, до тех пор, пока можно измерить изменение значения сопротивления, можно получить деформацию металлической проволоки. Это соотношение преобразования:

Delta; R/R = КО & Эпсилон; Р-изменения стоимости провода сопротивления;

Ко-Напряжение чувствительный коэффициент металлических материалов, оно определяется метод испытаний, и он часто используется в эластичном поясе предел;

& Эпсилон; & mdash; металлических материалов осевой нагрузки, и Эпсилон; = & Delta; L/L, поэтому и сказал и Эпсилон; напряжения значение длины, для металлической проволоки пошлина между 0,24 ~ 0,4.

В практическом применении, металлический датчик сопротивления, наклеенный на поверхность датчика упругий элемент или измеренные механические части голод. В тех случаях, когда упругий элемент в датчике или изделиям, прошедшим механическую обработку измерены на плоской поверхности для того чтобы произвести напряжения, тензометрический датчик на датчике меняется для того, чтобы быть такой же, как и в механической части. В это время датчик напряжения сопротивления будет преобразован в механическое количество сопротивления на выходе.

Схема принцип работы:

Обычно датчик использует четыре части эквивалент сопротивления для того чтобы сформировать мост цепи, такие как Whiston. R, B для входа, W, G для выхода, RS играть роль в цепи защиты. Путем регулировки нулевого равновесия цепи регулирования R1 и RS.

Метод использования тензометрического датчика: (Ниже приведена эскизная карта)

(1) в основном применяется для производственного процесса датчика давления 0,02 уровня. Уровень 0,02 означает, что погрешность на выходе находится в пределах положительного и отрицательного 0,02. Высокая точность. Конкретный процесс производства датчика я подробно опишите позже.

(2) непосредственно измеряет деформацию элемента.

Напряжение патчи скреплены в составных частей, таких, как деформация, в тех случаях, когда компонент деформации напряжения сопротивление листа, измерение сопротивления смена тензометрический датчик сопротивления нагрузки измерительное устройство (тензометрический датчик) преобразование в напряжение или и напряжение пропорционально электрическим сигналам (напряжение, ток) может быть.

(3) выбор цепи (очень клавиша)

Сопротивление деформации очень небольшое и должно иметь подходящую цепь для обнаружения небольших изменений. Обычно мы выбираем цепь. Изменение напряжения в цепи может контролироваться контуром. Цепь может выводить электрический сигнал (напряжение или ток) с изменением сопротивления.
