AD831 модуль смесителя 500 м пропускной способности инвертор до смешивания вниз смешивания

AD831Модуль смесителя

1 модуль введение

Миксер часто используется в радио, аудио, общении и других электронных полях. Миксер может преобразовывать частоту сигнала из одного значения в другой, то есть функцию преобразования частоты. Обычно миксер используется для получения промежуточного частотного сигнала.AD831Он состоит из миксера, ограничительного усилителя, низкого шума выходной усилитель и цепи смещения. Встроенный миксер. Его локальный осциллятор и РЧ Входная частота могут быть выполнены.500 МГцЕсть два вида дифференциальный ток на выходе и однократный будильник • клемма; потенциальный выход в том случае, если режим вывода. При использовании дифференциального тока, есть два вида дифференциального тока., Выход частоту до250 МГцПри использовании одиночного напряжения, Выход частоту до200 МГц.

Основные особенности модуля заключаются в следующем:

(1)Гетеродина входСигналЧастота и амплитуда диапазонЧастотаПостоянного тока ~ 500 МГцПиковое значение200 mVpp(-10dBmВыше.

(2)РЧ входСигналЧастота и амплитуда диапазонЧастотаПостоянного тока ~ 500 МГцПиковое значение2VppНиже.

(3)Смеситель выходСигналРежим и пропускная способностьИспользование одиночного выходного режима напряжения, полоса пропускания200 МГцО.

(4)Входное и выходное сопротивление и интерфейс:50Ω,SMAИнтерфейс.

(5)Блок питанияНапряжение диапазон:Плюс или минус 5 V.

2 модуль интерфейса

Каждый интерфейс модуля показан на рисунке.

Схема интерфейса модуля

3 Модуль Интерфейс способ подключения

Подключение к отладочному модулю (с нашим модулем питания с низкой пульсацией) показано на следующем рисунке.

Схема подключения модуля (с нашим низким пульсационным модулем питания)

Модуль отладки эффект

(1)Модуль внешнего соединенияФильтр, эффект отладки с помощью осциллографа

Потому чтоСмешиваниеЕсли вам нужно использовать осциллограф для просмотра результатов, необходимо добавить фильтр после смешивания выход AD831 модуль смесителя. Сигнал после фильтрации показан ниже.

Частота входного сигнала локального осциллятора составляет 100 МГц, а амплитуда-200 mVpp; Частота входного сигнала радиочастоты-98 МГц; Фильтр-5 МГц низкочастотный фильтр, и входное и выходное сопротивление 50.ΩСопротивление выходной нагрузки источника сигнала устанавливается на 50Ω,Входное сопротивление осциллографа устанавливается на 50Ω. Из-за импеданса соответствия фильтра выходной сигнал составляет половину входного радиочастотного сигнала.

ВЧ вход 10 mVpp Синусоидальная волнаФорма выходного сигнала схема

Радиочастотный вход 2Vpp Синусоидальная схема сигнала

(2)Модуль не внешне соединенныйВолновой фильтр,ПрименениеЭффект отладки анализатора спектра

Частота входного сигнала RF 1 МГц, амплитуда 200 mVpp; Амплитуда входного сигнала локального осциллятора 200 mVpp, обратите внимание, что анализатор спектра использует затухание входного сигнала 10 дБ.

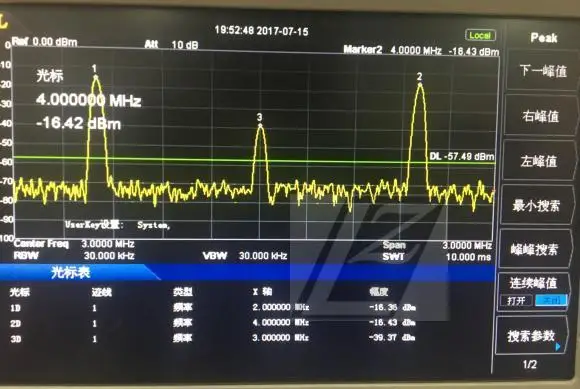

Радиочастотная Входная частота 3 МГц Синусоидальная схема сигнала

РЧ Входная частота 100 МГц Синусоидальная схема сигнала

РЧ Входная частота 200 МГц Синусоидальная схема сигнала
