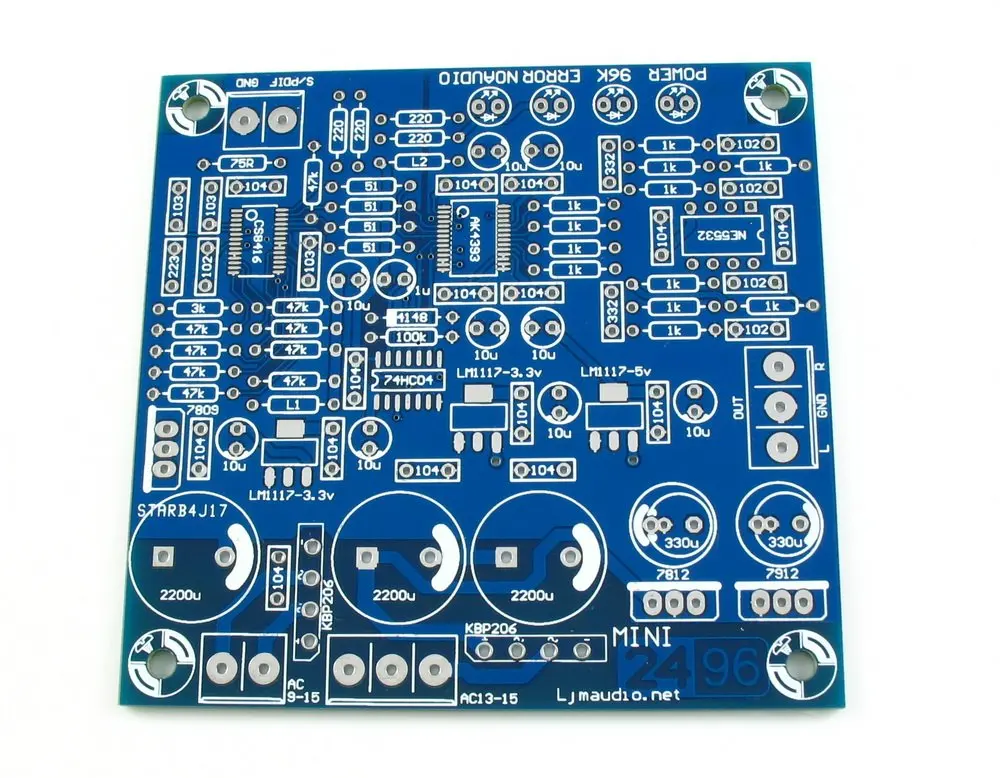

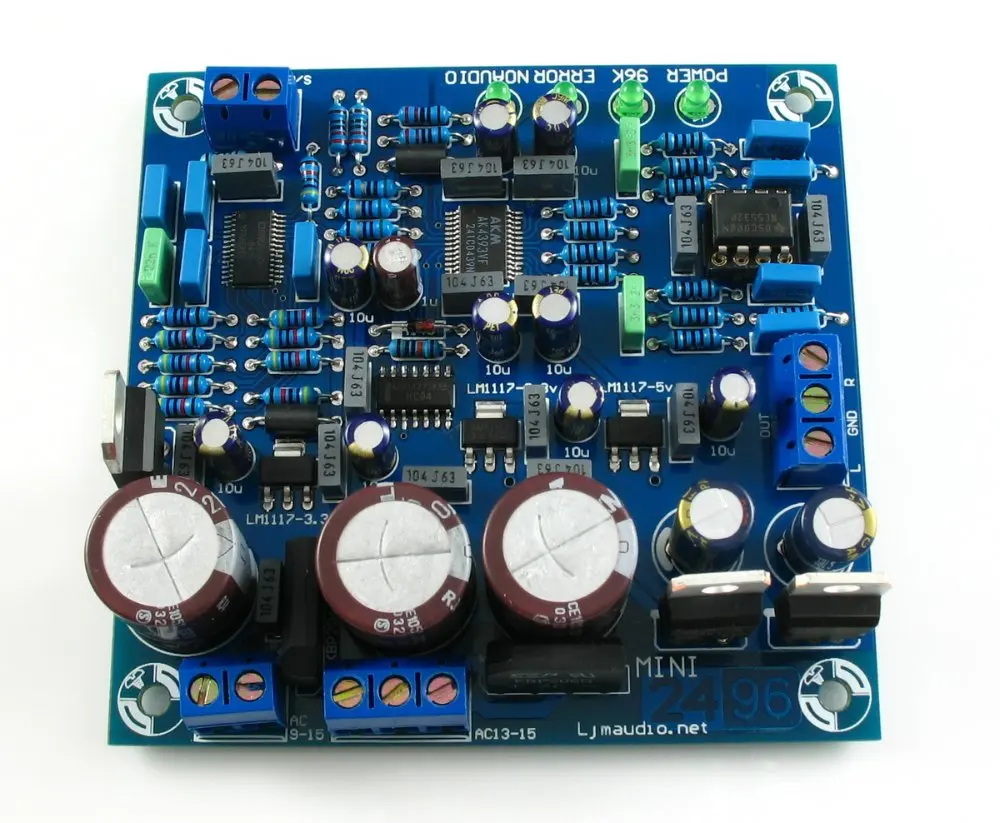

DIY Kit ЦАП 2496 (AK4393) + CS8416 + AK4393 + 5532

ЦАП 2496 (ak4393) + CS8416 + ak4393 + 5532 комплект

Это комплект комплектующих, нужно продать его самим собой.

Чип Решение: CS8416 + AK4393 + 5532
Размер: О 80 мм * 80 мм

Мощность: Двойной 13-15 В + Один 9-15 В Или Двойной 13-15 В Только

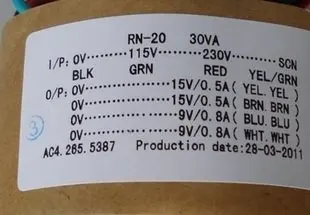

Если вы хотите купить этот R трансформер. заплатите мне больше 39долларов. он может работать при 110 В или 220 В.

Имеют общий статус показателей:
1.Мощность индикатор

2. 96 К Коаксиальная скорость отбора сигнала входного сигнала будет более или равна 88.2 К при освещении.

3.Ошибка, когда не блокируется коаксиальный сигнал, обычно не подключен к коаксиальному сигналу, или коаксиальный вход не тот сигнал.

4.Без аудио, некоторые из домашних игроков имеют DVD-плеер также может использовать этот декодер для усиления вывода DVD-плеера CD-плеер качество звука, В то время как некоторые из общих 2-канальных звуковых дисков DVD-дисков также можно расшифровать.При DVD коаксиального цифрового сигнала на mini2496 чем на 2 канала данные PCM, когда лампа горит, в то время как mini2496 в бесшумный режим, не функция отключения звука получает цифровой сигнал DTS или AC3, чтобы потерять времяЦифрового шума.

Mini2496 просто используйте A Питание и поставка AC9-15V одиночного блока питания.Можно также короткую печатную плату на задней части двух подушечек, так что dual-ac13-15v блок питания dual-ac13-15v работать.Снижает потребляемую мощность.Трансформатор может быть более 10 Вт.
Основные параметры

Расширение чипа с опциями.
Цифровой ресивер с отличной производительностью, стабильной работой cs8416.Также открывает функцию дрожания к самому чипу (то есть устранение дрожания), CS8416 SPDIF к IIS в завершении преобразованного сигнала передается непосредственно на основной ЦАП IIS чип преобразования сигнала AK4393.
Akm ak4393 японская компания изготовила лучший чип-конвертер, продукты компании, чтобы начать с АК в секторе DIY, не как ti BB AD Philips также известно, но в внешней звуковой карте, профессиональное записывающее оборудование, которое очень распространено.Echo's gina2496 внешняя звуковая карта, например, цена 3 К или так, использование ak4393.Внешняя звуковая карта RME ff400, инновационная emu0404 названа на чип с помощью akm.Который использует ak4395 emu0404 к данной модели.
Как ak4393 ak4394 ak4395 ak4396 модели совместимы друг с другом, поэтому mini2496 также обладает высокой игровой способностью.Среди наиболее выдающейся производительности ak4395 не удивит звуковая карта emu404.
После АК-чип аналоговый сигнал и затем преобразовать их в NE5532 Dual Op Amp такой обычно используемый вид канал lpf оснащен высококачественным микроскопом Seiko mausoleum Seiko, вы можете легко заменить такие op275 OPA2604 lm4562 Op Amp, такие как изменения на вкус.

Просто, но не уменьшила энергетическую программу, цифровая часть использования низкочастотного уровня напряжения 2, использование 78 79 усилителя, состоящего из регулятора звука более оживленно.В то же время на чипе CS8416 чип и использовать их собственный патч VD VA 1117 блок питания с раздельным питания, цифровой блок питания с двумя чипсами разделены бусины и так далее, В то время как рядом с каждым активным устройством имеется отдельная отделяющая конденсаторыЭто хорошо для смешанного канала, должно иметь состояние.

Инструкции:

Во-первых, три сварочных устройства:

Затем Сварки В Три 1117, 2 из которых Только 1 Является 5 В, 3.3 В

Поддержка Элементы В соответствии с Заказ От низкого К высокойПервый Сварки Сопротивление и Диод, Два Бусы Не Сварные На Первый
Затем Сварки Обещание Конденсаторы, Разъемы, Регулятор напряжения Блок, IC Разъем

Наконец, Сварки Основной Фильтр Конденсаторы, Развязки Конденсаторы. Светодиодный Имеет 2 Выбор, Припой Или подключить Доска К Панели, Поэтому окончательный Сварки.

Мощность Перед Проверка Ли Неправильно Полярности Из Конденсатор Во избежание Фейерверк.
После Первый Измерение Трансформатор Подключен к В Мощность Регулятор IC Выход Напряжение нормально, 78157915 Красный стол ручка Измеряется от Положительная сторона В правой части Pin IC, Черный Ручка Дорожный
1117 Может быть измерена непосредственно Ниже В верхней части В середине Большой Pad или Pin-код.

Напряжение из Каждая группа Из двух Нормальный Сварки Бусы, Соответственно, На Pcb L1 L2
Вставлен После Мощность Измерения IC Удачи Положить Из СерединыСуществует несколько Милливольт Из Смещение Что Нормально.

Ок, Проводки Прослушивание

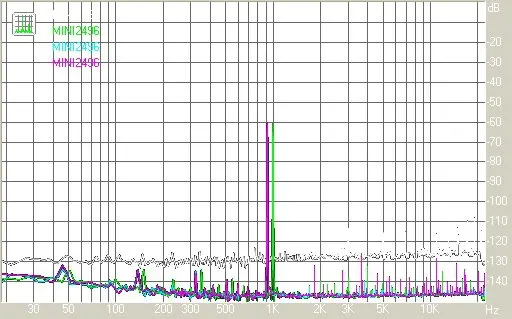

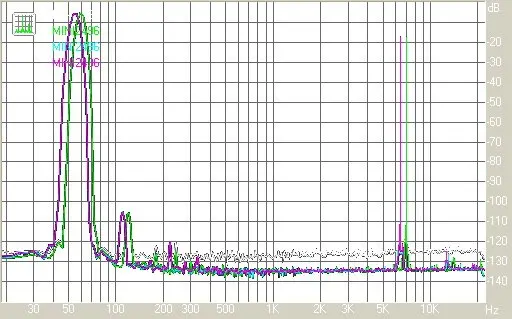

RMAA Тесты На Точки

Тесты Звуковая карта Является EMU1212
