Для Kintex-7 высокая скорость, Xilinx развитию, XC7K325T, Sata, PCIe, 10 г Ethernet

Описание

Ппвм XilinxОсновные элементы дизайна (в обновлении, скачать бесплатно)

Pan.baidu.com/s/1dd4Ece

GVI kintex-7 FPGA подключения комплект включает в себя PCI Express, два SFP + интерфейсы, которые поддерживают 10G Ethernet, высокоскоростной DDR3, и различные расширенные интерфейсы для высокой пропускной способностью и высокая производительность платформы для разработки. В комплект входит основная плата серии CXK7T360, базовая пластина BXK7C01, комплект CD, кабель интерфейса miniusb и источник питания 12 В

Люкс также обеспечивает очень богатый дизайн FPGA

Включая ценную передачу данных PCIe DMA и эталонное приложение 10G Ethernet (на основе уровня MAC)

Нижняя пластина через FFC соединитель

1. были извлечены 88 3,3 v IO, которые могут быть объединены в 42 пары разницы LVDS

2. 44 1,5 v IO были извлечены, которые могут быть объединены в 21 пар LVDS разница пар

Оптический модуль и оптическое волокно должны быть приобретены отдельно: Код товара: KXK7C01 следующая таблица-Цена без налога, если вам нужно счет-фактура, пожалуйста, свяжитесь с продажами

Комплект основной чип: Xilinx kintex-7 FPGA xc7k325t-2ffg676 сравнение спецификации

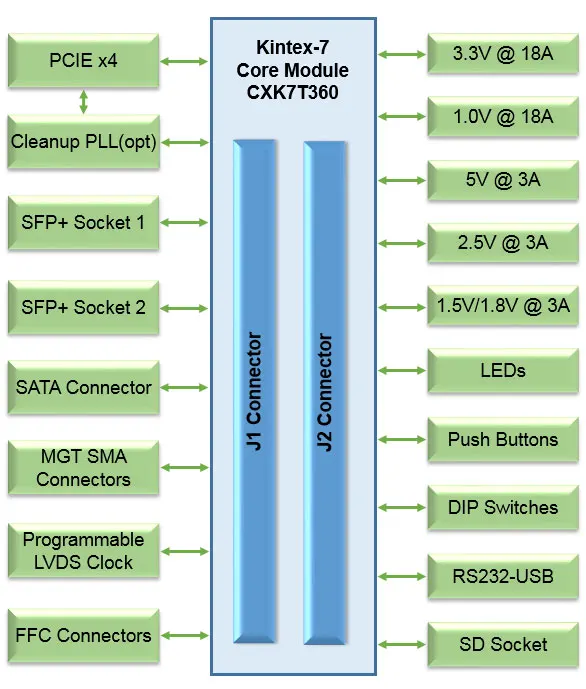

Основной плате схема

GVICXK7T360 серии основной платы принимает xilinxkintex-7 серии FPGA kintex-7fpga, который является новым 28 nmFPGA, показывая высокую эффективность и снижение стоимости более чем наполовину

Kintex-7 серия в целом 28 нм архитектура на основе строительства одной из трех серий главный продукт, его дизайн для достижения самого низкого потребления энергии, по сравнению с предыдущими поколениями FPGA, его потребляемая мощность более чем вдвое, В то время как цена в 2 раза выше Kintex-7 серии высокой плотности логика высокая эффективность DSP функция серийного подключения памяти и гибкий смешанный сигнал, благодаря этим функциям можно повысить эффективность системного уровня и более тесно интегрировать базовую плату, а также интегрировать два mbyteddr3sdram 16 512Параллельный чип NORFlash объемом 512 МБ был собран на плате для хранения файла конфигурации FPGA и данных пользователя

Два разъема Samtec с высокой производительностью обеспечивают богатые ресурсы ввода-вывода, поддерживающие высокую скорость передачи сигнала, гарантия качества сигнала между основной пластиной и нижней пластиной 8 серийного сигнала GTX удовлетворяет основной плате, включая Wan Zhao Ethernet, PCIE, Серия SATA скоростной системы передачи данных, такой как применение основной пластины, используемой для 5 групп высокоэффективного модуля питания, очень большой, упрощает дизайн мощности базовой пластины и компактный дизайн, делает всю базовую плату всего 74 мм x 58 мм, более легко интегрируется в вашу систему

Программа тестирования интерфейса Sata, предоставляемая этой платформой разработки, основана на IBERT. Если вам нужно получить sata IP Core бесплатно, пожалуйста, перейдите

Аппаратная информация на оптическом диске:

1. Предоставьте схему основной платы/базовой платы в формате PDF

2. обеспечить упаковку PCB и относительное положение соединителя gusset для того чтобы облегчить развитие клиентов вторичное baseplate

3. Предоставьте эталонный плинтус PCB файл плинтуса (не коммерческий плинтус, PCB обеспечивает только позиционное положение разъема основной платы), чтобы облегчить вторичное развитие содержимого CD
