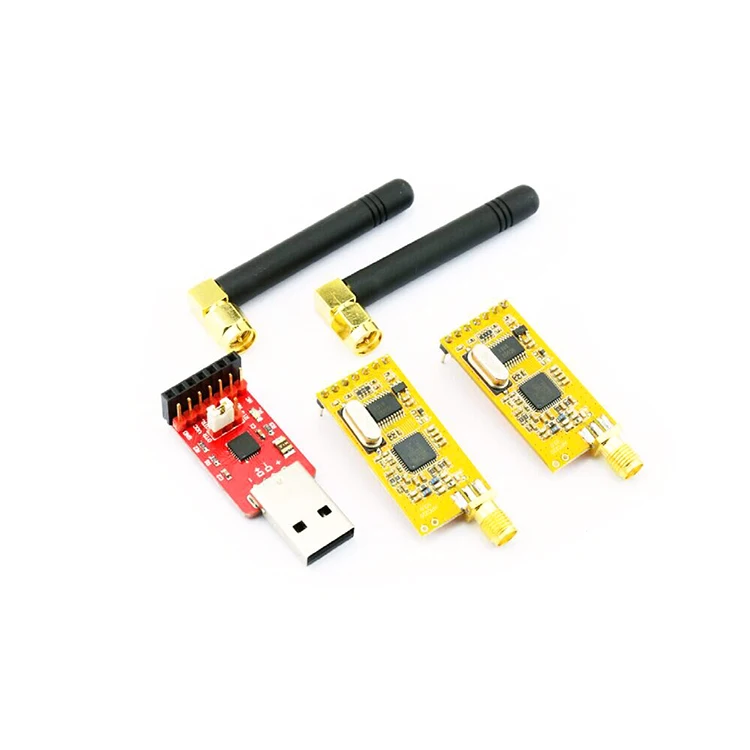

Для OpenJumper APC220 модуль беспроводной связи группы (включая CP2102 модуль) Совместимость

Описание

APC220 модуль беспроводной связи группы(OJ-XM1136)OpenJumper

APC220 модуль беспроводной связи является одним из самых популярных модуль беспроводной связи s. С ним мы можем избавиться от сложных данных подключения и сделать ваш план более умным и интересным. В APC220 модуль представляет собой с высокой степенью интеграции и редкоземельные элементы, а также дуплекс микро мощности беспроводной модуль передачи данных, который встроен в высокоскоростной MCU и высокая производительность РФ-чип. Использование инновационного эффективного цикла резания, коррекция кодирования, анти-помехи и чувствительность значительно улучшены, могут быть 24 бит непрерывной коррекции ошибок разрыва, более высокий уровень в отрасли. В APC220 модуль обеспечивает выбор нескольких каналов, которые могут прозрачно передавать данные любого размера. Пользователи не должны записывать Сложные программы настройки и передачи и предоставлять UART/интерфейсы TTL. В то же время, малый объем, широкого напряжения, дальнее расстояние передачи, богатый и удобный программирования Функция настройки позволяет APC220 модуль для того, чтобы быть применен в очень широкий спектр поля.

Описание приложения и функции:

Применение:

1. Беспроводной датчик

2. домашней автоматизации

3. Беспроводной измеритель чтения

4. автоматическое получение данных

5. промышленный пульт дистанционного управления и Телеметрия

6. Система POS, управление активами

7. Автоматизация и безопасность зданий

8. управления роботом

Девять управления транспортного средства

10. метеория, дистанционное зондирование

Характеристика

Расстояние передачи 1,1000 м (2400bps)

2. Рабочая частота 418-455 МГц (шаг 1 кГц)

3. более 100 каналов

Режим модуляции 4. GFSK

5. Эффективное циклическое переплетенное кодирование коррекции ошибок

6. Гибкие параметры программирования программного обеспечения

7. интерфейс UART, RS232/RS485 может быть по индивидуальному заказу.

8. Супер Большой буфер данных 256 байт

9.Подходит для большой передачи данных

10. Встроенные часы для обеспечения длительной и надежной работы

Описание рабочего процесса:

1. Рабочая частота 415 МГц до 455 МГц (шаг 1 кГц)

2. Режим модуляции: GFSK

3. частотный интервал 200 кГц

4. Мощность передачи 20 МВт (10 уровень регулируется)

5. Чувствительность приема-117dBm1200bps

6. Скорость передачи воздуха 1200-19200bps

7. Скорость интерфейса 1200-57600bps

8E1/8N1/8O1 8. метод тестирования интерфейса

9. буферное пространство интерфейса 512 байт

10.10% 90%

11. На температуру-20-70

12.3.3-5,5 В (± 50мв)

13.35mA10mW

14.30mA

15.5uA

16,1000 (В)

17,37x17x6,5 мм

Размер модуля:

APC220RF-MAGIC

Апельсиновый сок APC220 модуль беспроводной связи группы * 1

Апельсиновый сок CP2102 модуль * 1

Openjumper.cn/apc220/

Openjumper.cn/wp-content/uploads/2013/07/APC220-english.pdf

Openjumper.cn/wp-content/uploads/2013/07/APC220-43.pdf

См. пример программы (скопируйте адрес в браузер):Openjumper.cn/apc220/
