SCM340 40 градусов компенсация наклона трехмерный электронный компас, цифровой компас, магнитный датчик модуль
Описание
Длина выходной линии: 10 см
Выходной интерфейс: RS232
Длина выходной линии: 10 см
Выходной интерфейс: RS485
Длина выходной линии: 10 см
Выходной интерфейс: ttl (USART)
Длина выходной линии: 10 см
Выходной интерфейс: RS422
Длина выходной линии: 10 см
Выходной интерфейс: MODBUS
SCM340-Высокоточный трехмерный электронный компас, разработанный McCorn sensor technology Needle, который привносит запатентованную технологию трехмерной компенсации в США и делает ее в производстве.Товар наклонен ± 40 ° по-прежнему под углом наклона.Могут быть предоставлены точные данные по рубрике.
Компас небольшой по размеру и низкое энергопотребление. Он может использоваться во многих областях, таких как стабилизация антенны, транспортное средство, система интеграции и так далее. Высокая сейсмическая стойкость и высокая надежность также делают компас работать нормально в суровых условиях. Подходит для современных миниатюрных высокоточных измерений и интегрированной системы управления.
Основные характеристики
Диапазон измерения 0 ~ 360 °Точность рубрики 1 ° Диапазон наклона ± 40 °
Промышленный дизайнВходной сигналНапряжение DC 5 V
Широкий диапазон температур-40 ~ + 85 CЖесткий магнитный, мягкий магнитный и dip компенсация
AUD скорость 2400 ~ 115200 регулируемаяРабочая сила тока 40mA
IP67 с настенным креплением уровень защитыВыход RS232/RS485/ttl/RS422 (опционально)
Малый объем (33*27*8 мм) (настраиваемый)

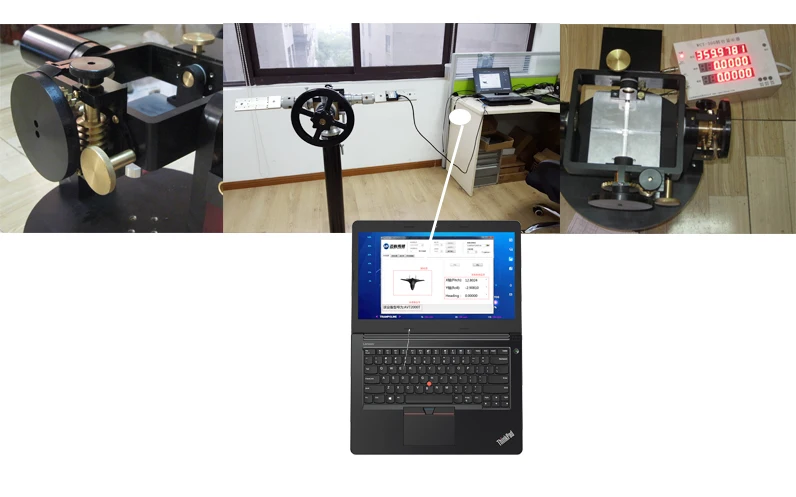

Хотя SCM340 может компенсировать магнитные помехи, пользователи должны выбрать окружающую среду с низкими магнитные помехи для установки и использования. Насколько это возможно, выберите SCM340 вдали от железа, никеля, магнитов, двигателей и других магнитных материалов. Если этот Магнитный носитель вокруг, вам нужно поддерживать как минимум расстояние 0,5 м. Для того, чтобы обеспечить результаты измерений, магнитные отвертки и железные болты должна быть установлена.Обязательно Избегайте магнитных материалов, таких как магниты, двигатели и другие сильные магнитные материалы, близкие к компасу в пределах 10 см, что может привести к необратимому падению точности измерения компаса. Каждый электронный компас SCM340 обеспечивает 1,6 метров кабеля, а длина кабеля является опциональной.SCM340Точность хода может достигать 1 ° после тщательной проверки, не менее важен и метод научного тестирования. Предложенный метод испытания-установить электронный компас SCM340 на вертикально Возведенный алюминий (или другой Немагнитный материал) стержень для измерения точности движения (вращающийся стержень перпендикулярен вращающейся платформе, чтобы избежать больших внешних магнитные помехи). |
Вы можете загрузить ассистент по настройке компаса наклона на веб-сайте технологии Myco зондирования, чтобы настроить его. Если вы хотите получить доступ к датчику наклона напрямую, вы можете получить доступ к нему через протокол связи датчика наклона и публичная версия ассистента последовательной отладки, чтобы датчик был легко интегрирован в вашу систему.
'
